开启式负荷开关课件VIP免费

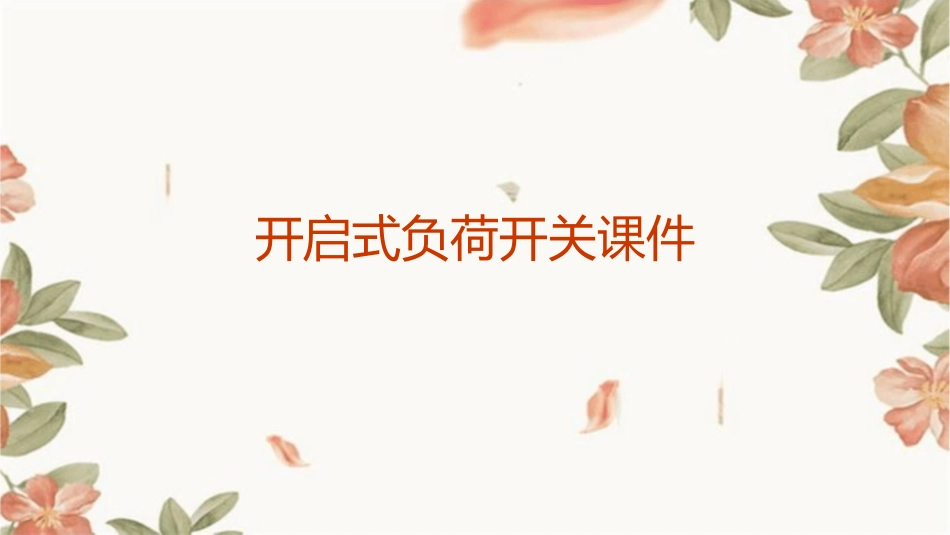

开启式负荷开关课件_第1页
1/27

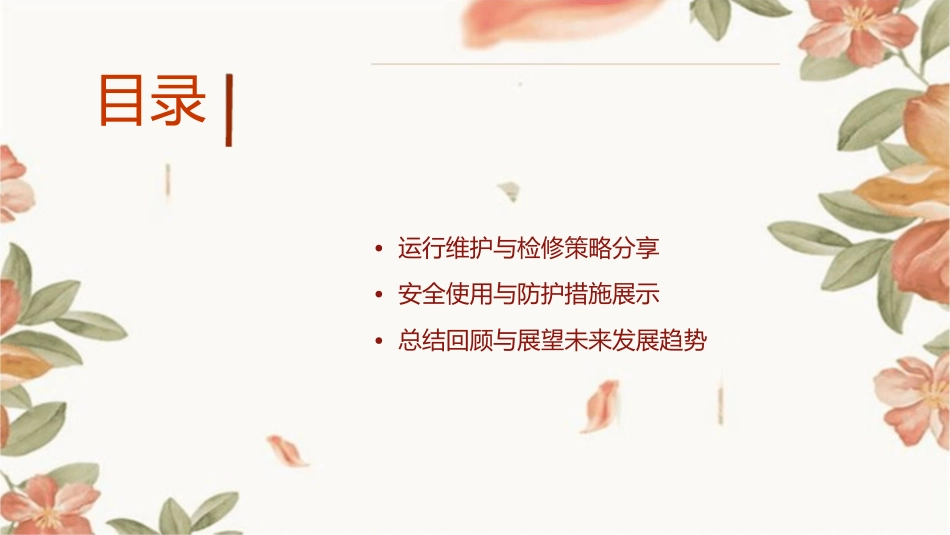

开启式负荷开关课件_第2页
2/27

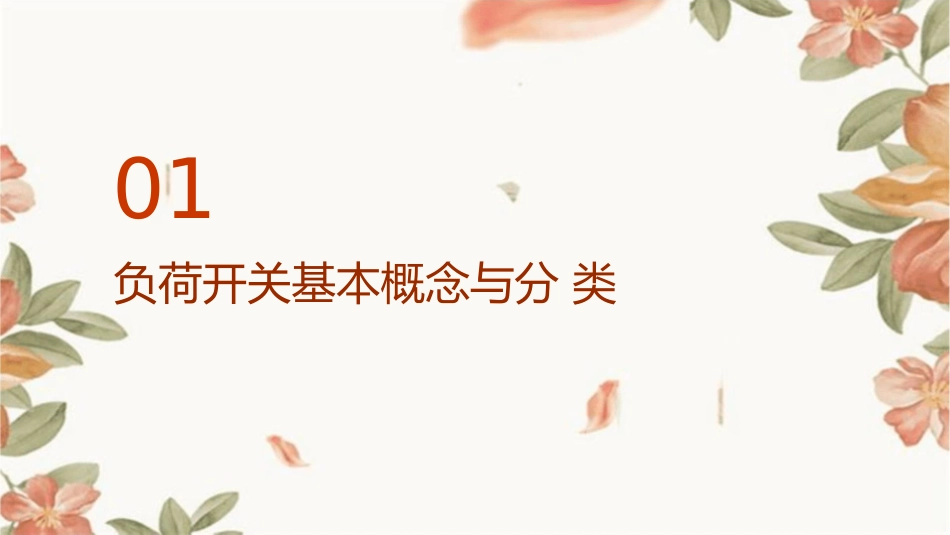

开启式负荷开关课件_第3页
3/27
开启式负荷开关课件目录•运行维护与检修策略分享•安全使用与防护措施展示•总结回顾与展望未来发展趋势01负荷开关基本概念与分类负荷开关定义及作用定义负荷开关是一种能够在正常电路条件下关合、承载和开断负载电流,并在规定的异常电路条件下(如短路条件)下,在一定时间内承载电流的开关设备。作用负荷开关主要用于配电系统中,作为配电设备的保护和控制装置,用于分配电能、控制电动机等设备的启动和停止,以及保护电路和设备免受过载、短路等故障的影响。负荷开关主要类型熔断器式负荷开关断路器式负荷开关隔离开关由熔断器和负荷开关组成,具有过载和短路保护功能,广泛应用于低压配电系统中。由断路器和负荷开关组成,除了具有过载和短路保护功能外,还具有欠压、过压等保护功能,适用于对电路要求较高的场合。不具有灭弧装置,只用于隔离电源,保证安全检修。开启式负荷开关特点安全性高开启式负荷开关采用灭弧室结构,能够有效地熄灭电弧,保证操作人员的安全。结构简单开启式负荷开关的结构相对简单,操作方便,维护容易。可靠性高开启式负荷开关的触头系统采用特殊材料制成,具有较高的耐磨性和耐腐蚀性,能够保证长期稳定的工作。02开启式负荷开关结构与工作原理基本结构组成灭弧系统支撑绝缘子用于在断开电路时熄灭电弧,保护触头免受电弧侵蚀。用于支撑和固定负荷开关的各部分结构,并保证其绝缘性能。01020304触头系统操动机构包括静触头和动触头,用于实现电路的接通和断开。包括手柄、连杆、弹簧等部件,用于操作负荷开关的合闸和分闸。工作原理介绍合闸过程当操作手柄转动时,通过连杆机构使动触头向静触头方向运动,当动静触头接触时,完成合闸过程。分闸过程当操作手柄反向转动时,通过连杆机构使动触头离开静触头,同时灭弧系统工作,熄灭电弧,完成分闸过程。操作方式及注意事项操作方式:开启式负荷开关可手动操作或电动操作,电动操作时需配备电动机构。注意事项0102操作前应检查负荷开关的各部分结构是否合闸前应确认电路处于断开状态,无负载0304完好无损,绝缘性能是否良好。或短路故障。分闸时应迅速果断,避免电弧持续时间过长而损坏触头。严禁带负荷拉合隔离开关,以免产生电弧危及人身和设备安全。050603安装与调试方法论述安装前准备工作010203检查设备准备工具确定安装位置确保负荷开关完好无损,无损坏或变形等情况。准备好安装所需的螺丝刀、扳手、绝缘胶带等工具。根据实际需要,确定负荷开关的安装位置,并确保其稳固可靠。安装步骤详解固定底座安装外壳将负荷开关底座固定在安装位置上,并使用螺丝刀拧紧螺丝。根据电路图,将导线连接到负荷开关的相应端子上,并使用绝缘胶带固定好。连接导线接地处理将负荷开关的外壳盖在底座上,并使用螺丝将负荷开关的接地线连接到接地端子上,并固定好。确保其接触良好。调试过程及要点1检查接线2调试参数设置$item1_c在安装完成后,应检查接线是否正确、紧固可靠,并使用万用表检测电路是否通畅。$item1_c在安装完成后,应检查接线是否正确、紧固可靠,并使用万用表检测电路是否通畅。3操作测试4异常处理$item1_c在安装完成后,应检查接线是否正确、紧固可靠,并使用万用表检测电路是否通畅。在安装完成后,应检查接线是否正确、紧固可靠,并使用万用表检测电路是否通畅。04运行维护与检修策略分享正常运行维护措施定期检查清洁保养润滑处理定期对负荷开关进行检查,观察其外观是否完好,紧固件是否松动,以及触点是否有磨损或氧化等情况。定期清洁负荷开关的表面,确保其不受灰尘、污垢等杂质的影响。对于触点部分,可以使用专用的清洁剂进行清洁,以保持其良好的导电性能。定期对负荷开关的活动部件进行润滑处理,以减少磨损,提高其使用寿命。润滑剂的选择应根据负荷开关的具体材质和要求来确定。常见故障排查方法触点不良01当负荷开关出现触点不良时,应先检查触点是否有磨损、氧化或松动等情况。如有需要更换触点或进行修复处理。操作失灵02如果负荷开关在操作时出现失灵现象,可能是由于控制电路或传动机构出现问题。此时应检查相关电路和机构,并进行修复或更换损坏部件。过热现象03负荷开关...
