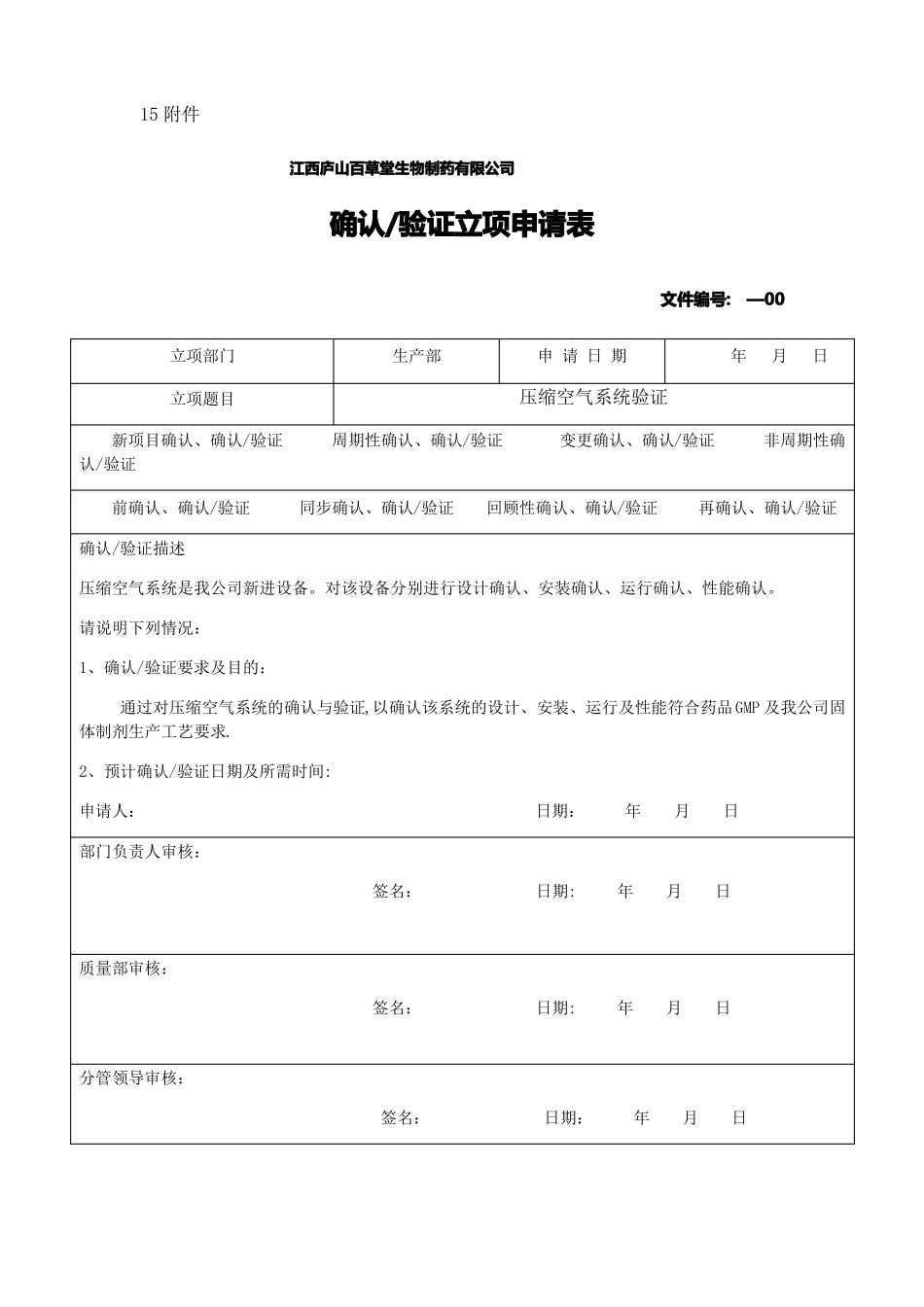

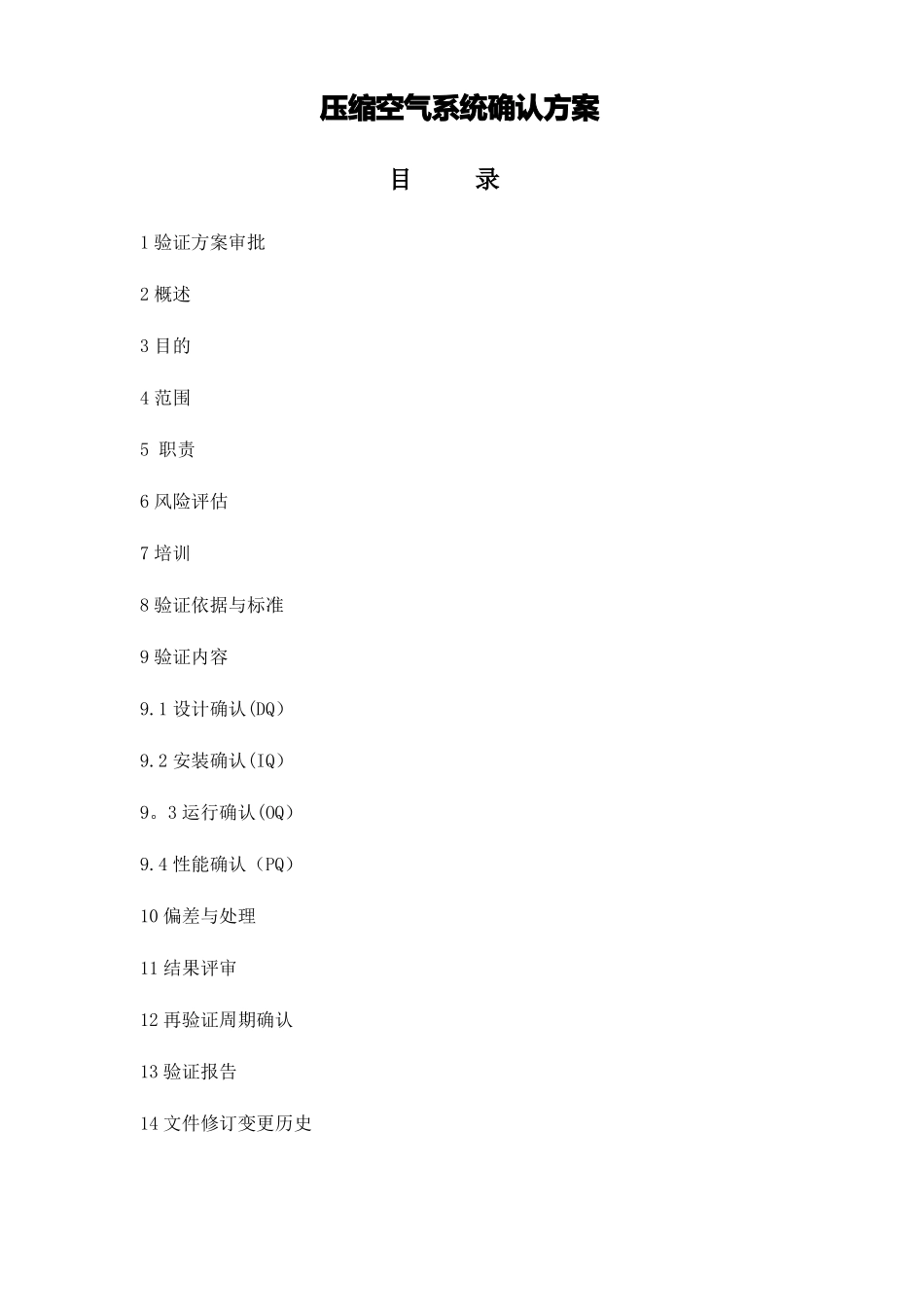

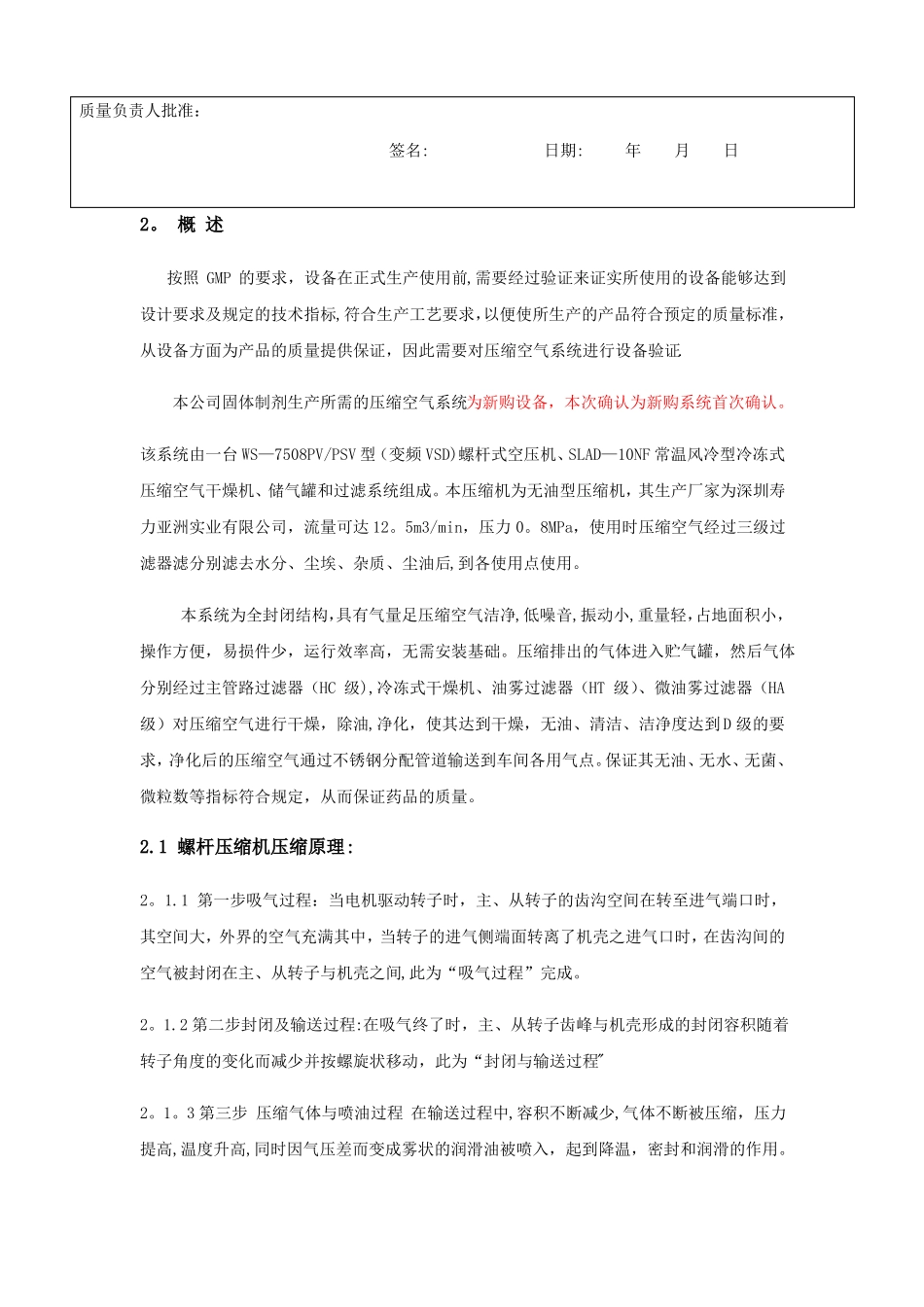

压缩空气系统确认方案目录1验证方案审批2概述3目的4范围5职责6风险评估7培训8验证依据与标准9验证内容9.1设计确认(DQ）9.2安装确认(IQ）9。3运行确认(OQ）9.4性能确认（PQ）10偏差与处理11结果评审12再验证周期确认13验证报告14文件修订变更历史15附件江西庐山百草堂生物制药有限公司确认/验证立项申请表文件编号:—00立项部门立项题目生产部申请日期年月日压缩空气系统验证新项目确认、确认/验证周期性确认、确认/验证变更确认、确认/验证非周期性确认/验证前确认、确认/验证同步确认、确认/验证回顾性确认、确认/验证确认/验证描述压缩空气系统是我公司新进设备。对该设备分别进行设计确认、安装确认、运行确认、性能确认。请说明下列情况：1、确认/验证要求及目的：通过对压缩空气系统的确认与验证,以确认该系统的设计、安装、运行及性能符合药品GMP及我公司固体制剂生产工艺要求.2、预计确认/验证日期及所需时间:申请人：日期：年月日部门负责人审核：签名：日期:年月日再确认、确认/验证质量部审核：签名：日期:年月日分管领导审核：签名：日期：年月日质量负责人批准：签名:日期:年月日2。概述按照GMP的要求，设备在正式生产使用前,需要经过验证来证实所使用的设备能够达到设计要求及规定的技术指标,符合生产工艺要求，以便使所生产的产品符合预定的质量标准，从设备方面为产品的质量提供保证，因此需要对压缩空气系统进行设备验证.本公司固体制剂生产所需的压缩空气系统为新购设备，本次确认为新购系统首次确认。该系统由一台WS—7508PV/PSV型（变频VSD)螺杆式空压机、SLAD—10NF常温风冷型冷冻式压缩空气干燥机、储气罐和过滤系统组成。本压缩机为无油型压缩机，其生产厂家为深圳寿力亚洲实业有限公司，流量可达12。5m3/min，压力0。8MPa，使用时压缩空气经过三级过滤器滤分别滤去水分、尘埃、杂质、尘油后,到各使用点使用。本系统为全封闭结构，具有气量足压缩空气洁净,低噪音,振动小,重量轻，占地面积小，操作方便，易损件少，运行效率高，无需安装基础。压缩排出的气体进入贮气罐，然后气体分别经过主管路过滤器（HC级),冷冻式干燥机、油雾过滤器（HT级）、微油雾过滤器（HA级）对压缩空气进行干燥，除油,净化，使其达到干燥，无油、清洁、洁净度达到D级的要求，净化后的压缩空气通过不锈钢分配管道输送到车间各用气点。保证其无油、无水、无菌、微粒数等指标符合规定，从而保证药品的质量。2.1螺杆压缩机压缩原理:2。1.1第一步吸气过程：当电机驱动转子时，主、从转子的齿沟空间在转至进气端口时，其空间大，外界的空气充满其中，当转子的进气侧端面转离了机壳之进气口时，在齿沟间的空气被封闭在主、从转子与机壳之间,此为“吸气过程”完成。2。1.2第二步封闭及输送过程:在吸气终了时，主、从转子齿峰与机壳形成的封闭容积随着转子角度的变化而减少并按螺旋状移动，此为“封闭与输送过程"2。1。3第三步压缩气体与喷油过程在输送过程中,容积不断减少,气体不断被压缩，压力提高,温度升高,同时因气压差而变成雾状的润滑油被喷入，起到降温，密封和润滑的作用。2.1。4第四步排气过程：当转子之封闭齿峰旋转到与机壳排气口相通时，被压缩的空气开始排放，直到齿峰与齿沟的吻合面移至进气端面，此时齿沟空间为零，即完成“排气过程”；与此同时,主从转子的另一对齿沟已旋转至进气端，形成最大空间,开始吸气过程,由此开始一个新的压缩循环。2.2过滤系统流程:2。2。1空气系统流程:空气经空气滤清器过滤后，从进气阀进入压缩室压缩，并与润滑油一起排入油气桶，经过油细分离器分离，再经过最小压力阀和冷却器，最后进入使用系统.2.2.2油系统流程:压缩室排出的气、油混合物进入油气桶进行粗分离,分离后的润滑油经过油温控制阀、冷却器、油过滤器再进入压缩机。2.2.3冷冻式干燥机的原理：利用制冷设备将压缩空气冷却到一定的露点温度分析出相应所含水份.通过分离器进行水与压缩空气分离，再通过排水阀将水排出，从而使压缩空气获得所需要的干燥露点。2.3压缩空气系统工艺流程图：经空气压缩机压缩的气体经ＨＣ级主管路过滤器可完全过滤３μm或更大的固态粒子及99%的水分；再通过...
