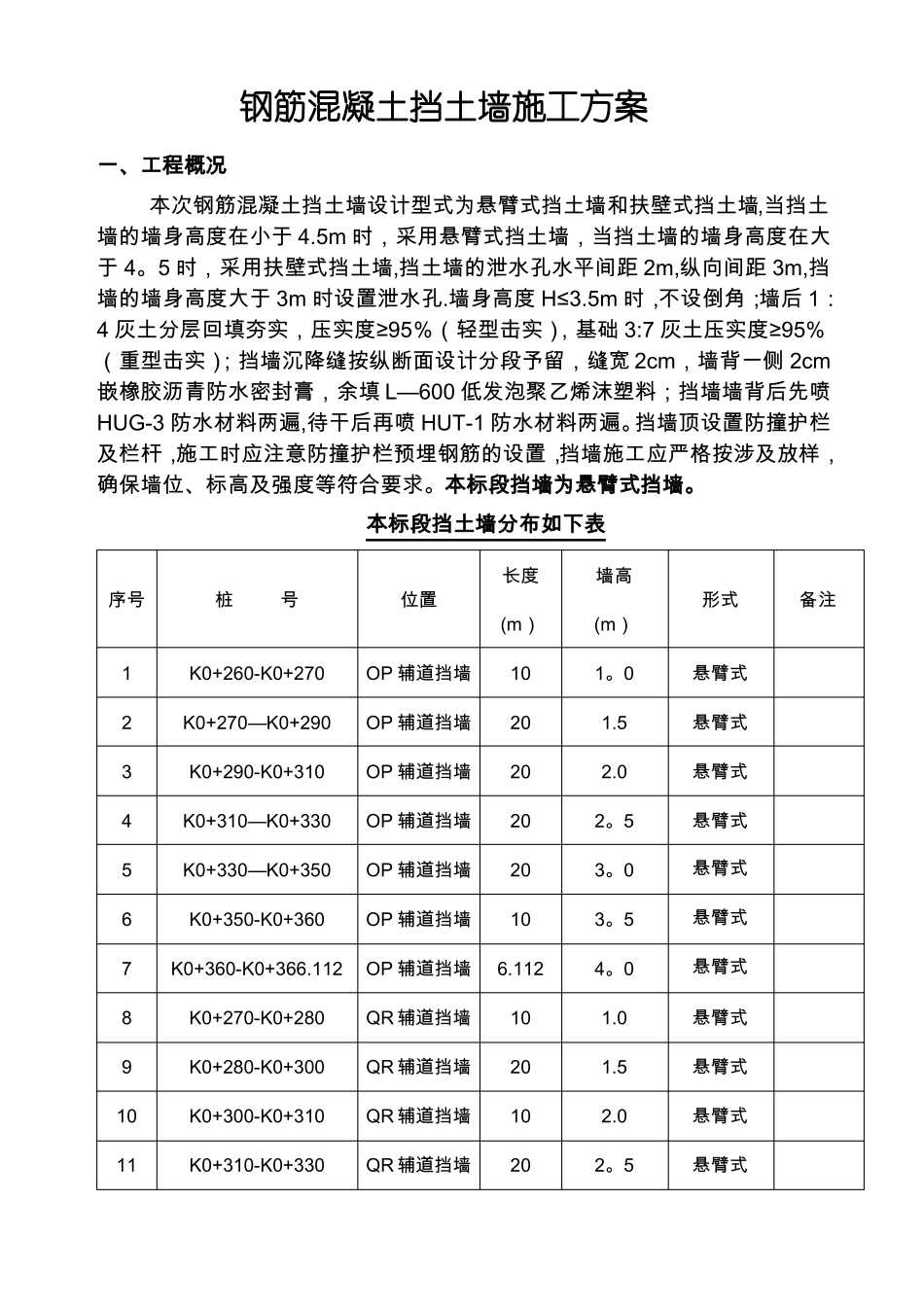

钢筋混凝土挡土墙施工方案一、工程概况本次钢筋混凝土挡土墙设计型式为悬臂式挡土墙和扶壁式挡土墙,当挡土墙的墙身高度在小于4.5m时，采用悬臂式挡土墙，当挡土墙的墙身高度在大于4。5时，采用扶壁式挡土墙,挡土墙的泄水孔水平间距2m,纵向间距3m,挡墙的墙身高度大于3m时设置泄水孔.墙身高度H≤3.5m时，不设倒角；墙后1：4灰土分层回填夯实，压实度≥95％（轻型击实），基础3:7灰土压实度≥95%（重型击实）；挡墙沉降缝按纵断面设计分段予留，缝宽2cm，墙背一侧2cm嵌橡胶沥青防水密封膏，余填L—600低发泡聚乙烯沫塑料；挡墙墙背后先喷HUG-3防水材料两遍,待干后再喷HUT-1防水材料两遍。挡墙顶设置防撞护栏及栏杆，施工时应注意防撞护栏预埋钢筋的设置，挡墙施工应严格按涉及放样，确保墙位、标高及强度等符合要求。本标段挡墙为悬臂式挡墙。本标段挡土墙分布如下表长度序号桩号位置(m）1234567891011K0+260-K0+270K0+270—K0+290K0+290-K0+310K0+310—K0+330K0+330—K0+350K0+350-K0+360OP辅道挡墙OP辅道挡墙OP辅道挡墙OP辅道挡墙OP辅道挡墙OP辅道挡墙1020202020106.11210201020(m）1。01.52.02。53。03。54。01.01.52.02。5悬臂式悬臂式悬臂式悬臂式悬臂式悬臂式悬臂式悬臂式悬臂式悬臂式悬臂式墙高形式备注K0+360-K0+366.112OP辅道挡墙K0+270-K0+280K0+280-K0+300K0+300-K0+310K0+310-K0+330QR辅道挡墙QR辅道挡墙QR辅道挡墙QR辅道挡墙121314K0+330-K0+340K0+340—K0+350QR辅道挡墙QR辅道挡墙10103。03.54。0悬臂式悬臂式悬臂式K0+350-K0+366.112QR辅道挡墙16.112二、主要工艺及施工方法1．工艺标准⑴挡墙混凝土强度等级采用C30，现场浇筑.其砼的强度要满足设计要求。钢筋采用HRB335。⑵挡墙的外观要求其非应力裂缝不得大于0.2mm，各部分的结构尺寸不得小于设计值,基础埋深不小于1m。⑶挡墙采用两次浇筑，基础和墙身分开浇筑,并预埋好连接钢筋，且连接处混凝土应凿毛,并清洗干净。⑷挡墙的墙身几何尺寸要符合设计要求.⑸挡墙的钢筋保护层厚度要满足设计图纸要求。⑹挡墙内的预留泄水孔横向间距2.0m,其位置允许的偏差为15mm。泄水孔出口宜高于地面30cm，并设3％向外倾斜坡度。⑺挡墙的墙顶标高要满足设计要求，允许偏差为±20mm。⑻混凝土灌注完毕后，应按有关规定进行养护。墙背回填应该在挡墙砼的强度达到设计强度的75%才能够进行填土。⑼挡墙混凝土浇注应均质密实、平整，无蜂窝麻面，不漏筋、无缺损、不露筋骨，强度符合设计要求。⑽挡墙模板加固采用拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。1⑾施工时挡墙墙高随路线纵坡变化，但基础应保持水平,同时保证外墙面在同一竖直面上。⑿地基承载力满足设计要求120kpa。若达不到设计所要求的地基承载力，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。⒀挡土墙的墙体达到设计强度的75%以上时，方可进行墙后填料施工。墙后必须回填均匀、摊铺平整，填料顶面横坡符合设计要求。墙后1.0m范围内，不得有大型机械行驶或作业，为防止碰坏墙体，应用小型压实机械碾压，分层厚度不得超过20cm。压实度要求≥95%。其具体质量指标及实测项目见下页表.2．施工方法⑴由项目部测量人员放线,确定挡土墙准确位置及标高，然后进行基坑开挖，开挖宽度根据基础宽度按照1:1放坡确定。并由项目部组织人员进行现场收方.⑵基坑完成后,按基底纵轴线结合横断面放线复验,确认位置、标高无误并经监理确认后，方可进行随时垫层施工。施工时先将3：7灰土垫层夯实整平至设计标高,为钢筋绑扎提供作业面。⑶测量放线确定基础尺寸后，进行钢筋绑扎、立模，同时预埋墙身钢筋和墙肋钢筋。挡墙基础的施工按跳槽施工，几个作业面可同时施工，为挡墙的墙身施工提供较多的作业面。基础施工完成后应立即回填，以小型压实机械进行分层夯实，并在表面预留3%的向外斜坡，防止积水渗入基底.基础钢筋的绑扎要注意钢筋的保护层的厚度，垫块采用和基础同强度的砼垫块，以保证砼的质量。2⑷浇筑基础砼，在基础砼施工完成后及时对墙身处的砼凿毛，保证浇筑挡墙的墙身时新浇砼与已浇砼的连接。待基础砼达到设计强度的80％后方可进行墙身...
