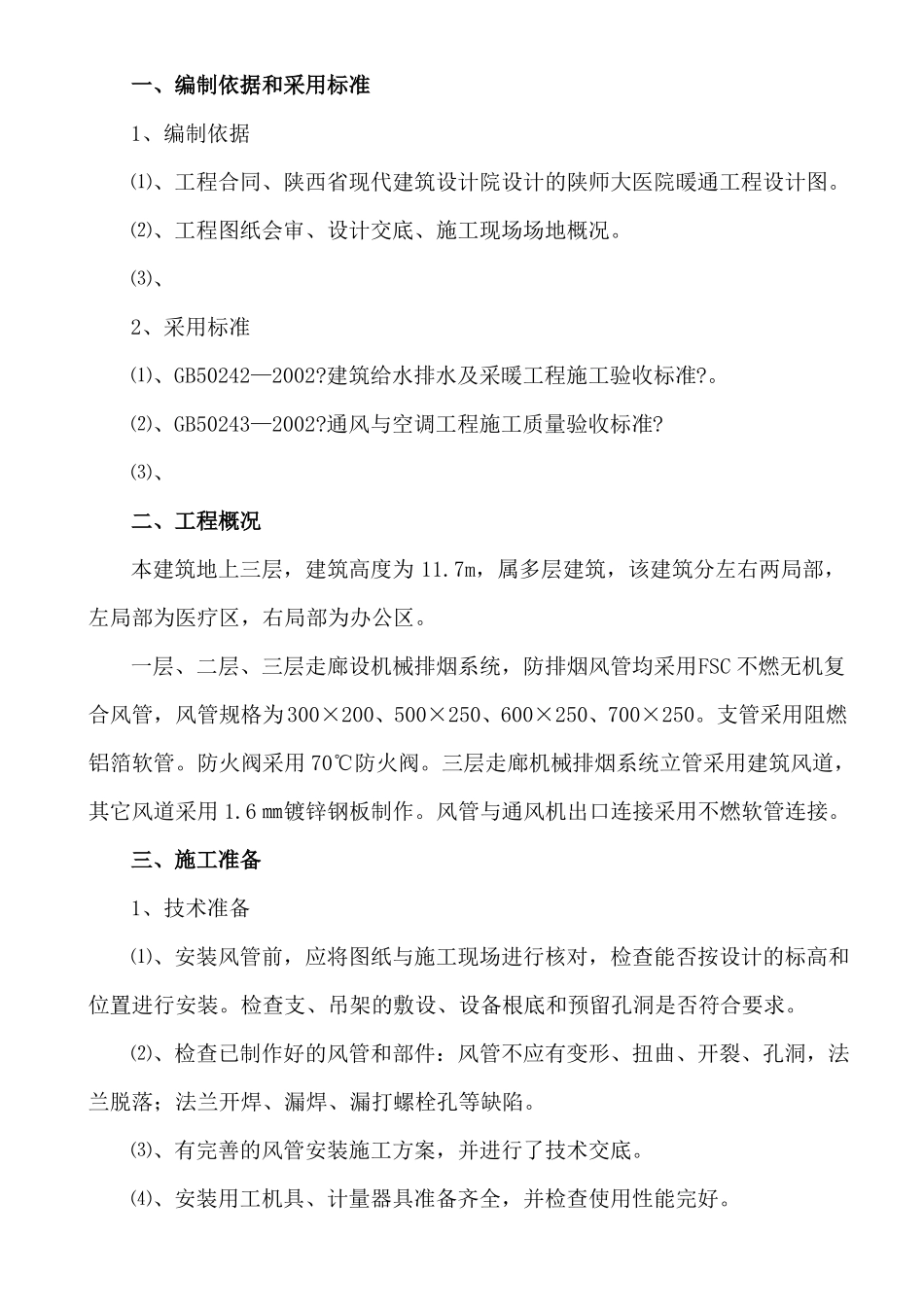

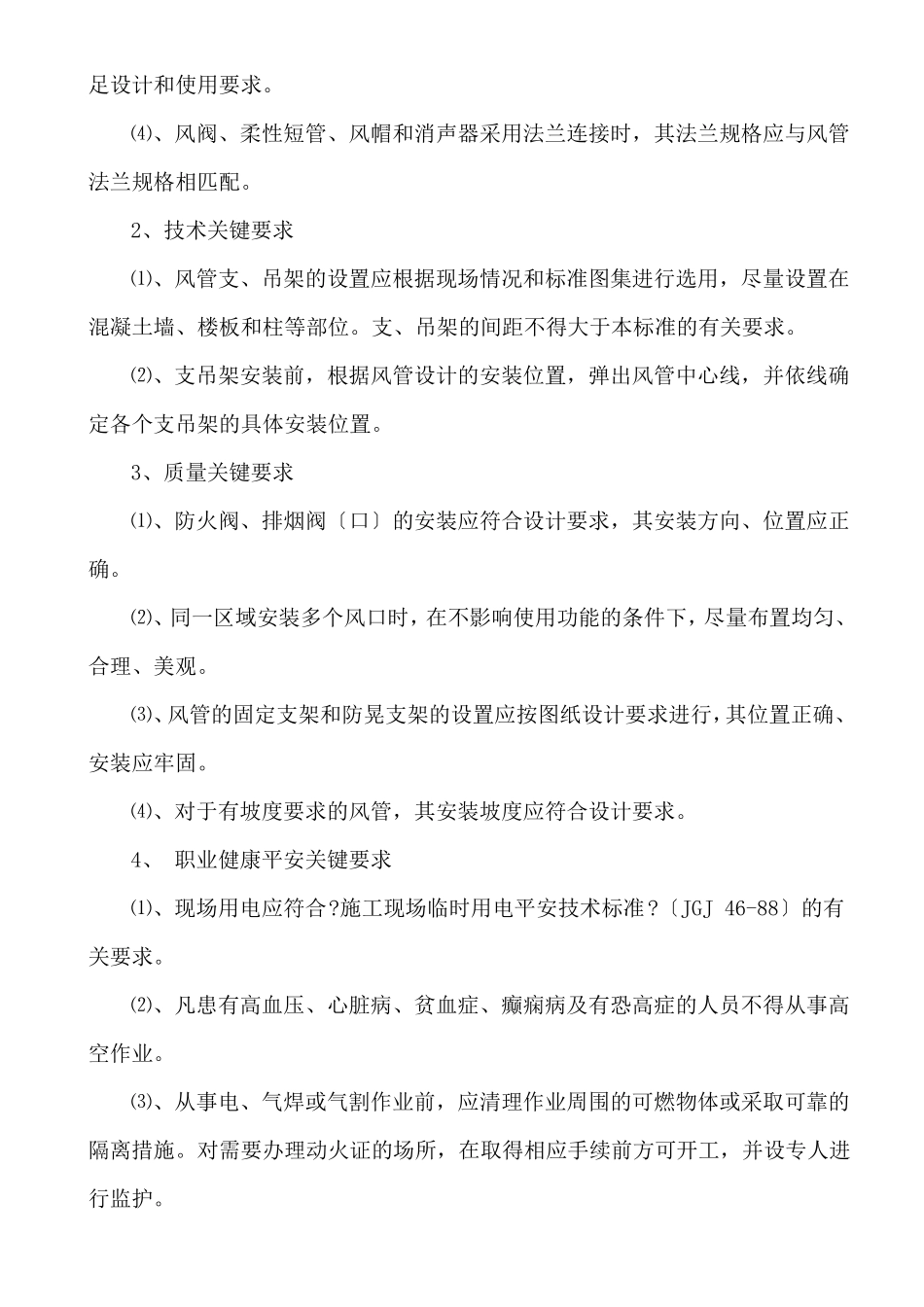

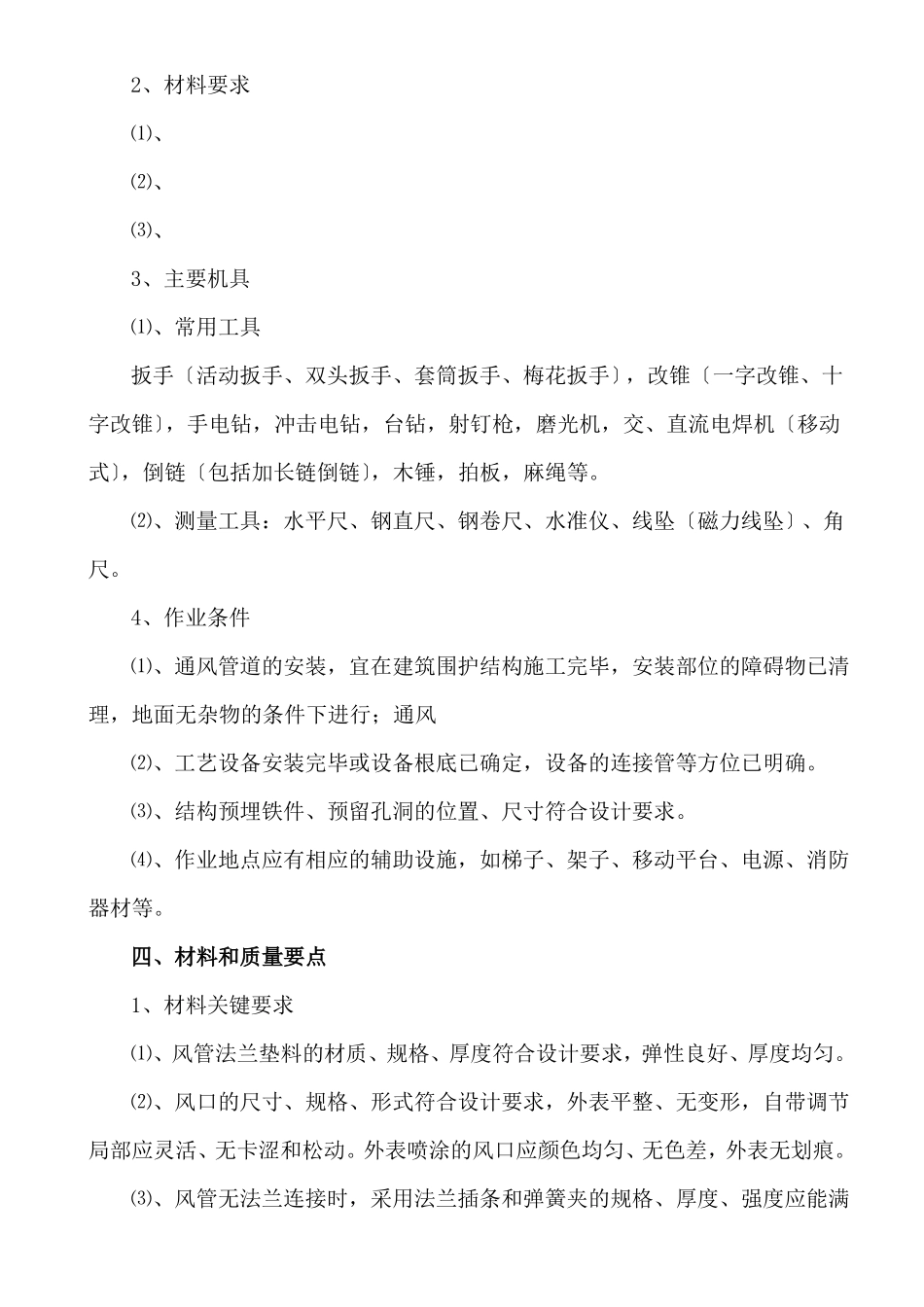

一、编制依据和采用标准1、编制依据⑴、工程合同、陕西省现代建筑设计院设计的陕师大医院暖通工程设计图。⑵、工程图纸会审、设计交底、施工现场场地概况。⑶、2、采用标准⑴、GB50242—2002?建筑给水排水及采暖工程施工验收标准?。⑵、GB50243—2002?通风与空调工程施工质量验收标准?⑶、二、工程概况本建筑地上三层，建筑高度为11.7m，属多层建筑，该建筑分左右两局部，左局部为医疗区，右局部为办公区。一层、二层、三层走廊设机械排烟系统，防排烟风管均采用FSC不燃无机复合风管，风管规格为300×200、500×250、600×250、700×250。支管采用阻燃铝箔软管。防火阀采用70℃防火阀。三层走廊机械排烟系统立管采用建筑风道，其它风道采用1.6㎜镀锌钢板制作。风管与通风机出口连接采用不燃软管连接。三、施工准备1、技术准备⑴、安装风管前，应将图纸与施工现场进行核对，检查能否按设计的标高和位置进行安装。检查支、吊架的敷设、设备根底和预留孔洞是否符合要求。⑵、检查已制作好的风管和部件：风管不应有变形、扭曲、开裂、孔洞，法兰脱落；法兰开焊、漏焊、漏打螺栓孔等缺陷。⑶、有完善的风管安装施工方案，并进行了技术交底。⑷、安装用工机具、计量器具准备齐全，并检查使用性能完好。2、材料要求⑴、⑵、⑶、3、主要机具⑴、常用工具扳手〔活动扳手、双头扳手、套筒扳手、梅花扳手〕，改锥〔一字改锥、十字改锥〕，手电钻，冲击电钻，台钻，射钉枪，磨光机，交、直流电焊机〔移动式〕，倒链〔包括加长链倒链〕，木锤，拍板，麻绳等。⑵、测量工具：水平尺、钢直尺、钢卷尺、水准仪、线坠〔磁力线坠〕、角尺。4、作业条件⑴、通风管道的安装，宜在建筑围护结构施工完毕，安装部位的障碍物已清理，地面无杂物的条件下进行；通风⑵、工艺设备安装完毕或设备根底已确定，设备的连接管等方位已明确。⑶、结构预埋铁件、预留孔洞的位置、尺寸符合设计要求。⑷、作业地点应有相应的辅助设施，如梯子、架子、移动平台、电源、消防器材等。四、材料和质量要点1、材料关键要求⑴、风管法兰垫料的材质、规格、厚度符合设计要求，弹性良好、厚度均匀。⑵、风口的尺寸、规格、形式符合设计要求，外表平整、无变形，自带调节局部应灵活、无卡涩和松动。外表喷涂的风口应颜色均匀、无色差，外表无划痕。⑶、风管无法兰连接时，采用法兰插条和弹簧夹的规格、厚度、强度应能满足设计和使用要求。⑷、风阀、柔性短管、风帽和消声器采用法兰连接时，其法兰规格应与风管法兰规格相匹配。2、技术关键要求⑴、风管支、吊架的设置应根据现场情况和标准图集进行选用，尽量设置在混凝土墙、楼板和柱等部位。支、吊架的间距不得大于本标准的有关要求。⑵、支吊架安装前，根据风管设计的安装位置，弹出风管中心线，并依线确定各个支吊架的具体安装位置。3、质量关键要求⑴、防火阀、排烟阀〔口〕的安装应符合设计要求，其安装方向、位置应正确。⑵、同一区域安装多个风口时，在不影响使用功能的条件下，尽量布置均匀、合理、美观。⑶、风管的固定支架和防晃支架的设置应按图纸设计要求进行，其位置正确、安装应牢固。⑷、对于有坡度要求的风管，其安装坡度应符合设计要求。4、职业健康平安关键要求⑴、现场用电应符合?施工现场临时用电平安技术标准?〔JGJ46-88〕的有关要求。⑵、凡患有高血压、心脏病、贫血症、癫痫病及有恐高症的人员不得从事高空作业。⑶、从事电、气焊或气割作业前，应清理作业周围的可燃物体或采取可靠的隔离措施。对需要办理动火证的场所，在取得相应手续前方可开工，并设专人进行监护。⑷、风管及部件的吊装前，应确认吊锚点的强度和绳索的绑扎是否符合吊装要求，确认无误后应先进行试吊，然后正式起吊。5、环境关键要求⑴、支、吊架涂漆时不得对周围的墙面、地面、工艺设备造成二次污染，必要时采取保护措施。⑵、施工时需要照明亮度大和产生噪声大的工作尽量安排在白天进行，减少夜间施工对周围居民的影响。⑶、施工时产生的边角余料和垃圾应集中到指定地点堆放，并定期和不定期进行清理。五、施工工艺1、工艺流程确定标高→制作吊架→设置吊点→安装吊架→预检→风管→法...
