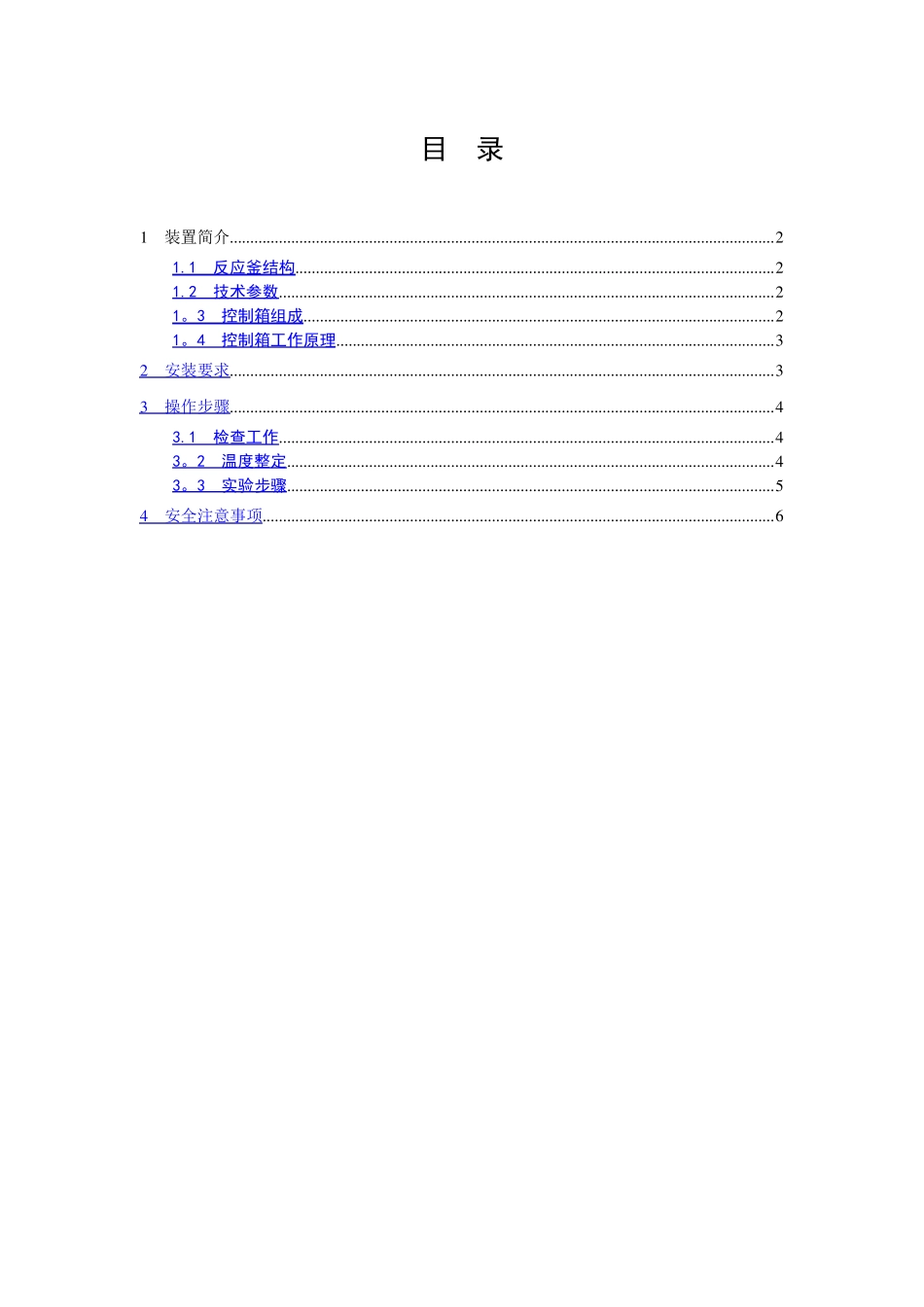

目录1装置简介.....................................................................................................................................21.1反应釜结构.....................................................................................................................21.2技术参数.........................................................................................................................21。3控制箱组成...................................................................................................................21。4控制箱工作原理...........................................................................................................32安装要求.....................................................................................................................................33操作步骤.....................................................................................................................................43.1检查工作.........................................................................................................................43。2温度整定.......................................................................................................................43。3实验步骤.......................................................................................................................54安全注意事项.............................................................................................................................61装置简介该类型反应釜,适用于一定压力和温度下的化学反应的反应装置。与物料接触的零件均采用不锈钢耐腐蚀材料做成,能够满足多种物料在额定压力和额定温度范围内进行化学反应的要求,是进行各种化学反应试验的理想装置。1.1反应釜结构本反应釜由反应容器、电加热炉、安全爆破片、针型阀、控制箱等部件组成。反应容器是由不锈钢制成的釜体和釜盖组成,釜体与釜盖采用法兰连接.釜盖上设有压力表和爆破片,进气(液)阀,取样(出料)阀,冷却水管接头及测温铂电阻插口。爆破片一般在购买时已与用户定好使用压力,当用户使用中超过规定的压力时会发生爆破泄压,以保护其他承受部件的安全.加热电炉为螺旋形电热管,该电热管经缩管工艺将电阻丝固定在绝缘材料之中,绝缘性能好,使用寿命长。本釜配带控制箱,控制箱中的温度仪与插入釜体中的测温铂电阻联接由PID控制,从而实现温度的目标控制,控温精度达到±0.5%.1.2技术参数公称容积设计压力设计温度材质加热方式35L2.5MPa220℃S31603油浴电加热全容积工作压力工作温度加热功率控温精度40L1。5MPa200℃9KW±1℃1。3控制箱组成本控制仪为箱体结构,前面板装有智能温度控制仪(1)、通电工作计时表(2)、电加热电压表(3)、加热调压电位器(4)、电源开关(5)、夹套温度显示(6)。后面板装有电源进线插座(7)、电加热输出接线端子(8)、测温铂电阻进线插座(9、10)、电源保险丝座(11)。(11)控制面板说明:(2)(3)(1)测量值PV显示窗.(3)(10)(2SV显示窗,报警代号、参数值等。(4)7)设定值)(1)(8)(3)设置键(参数设置进入、确认参数修改)。(6)(4)(5)(4)数据移位(兼启动自整定键).(5)数据减少键(兼程序运行/暂停键).(2)(6)数据增加键(兼程序停止键).(7)指示灯.(5)(9)(6)1。4控制箱工作原理(7)输入设定温度,铂电阻检测釜内温度,铂电阻的阻值信号随釜内温度而变化,并传到温控仪(1),由温控仪内的PID电路控制固态调压器的开关,从而调整电炉的加热时间,达到自动加热升温至设定温度,防止高温过冲及保持恒温的目的。另外,不用PID控制方式时,还可通过手动调节加热电位器(4),控制加热电压的高低来控制温度(电压高,温升快;电压低,加热慢)。电源开关(5)接通,控制仪工作,计...
