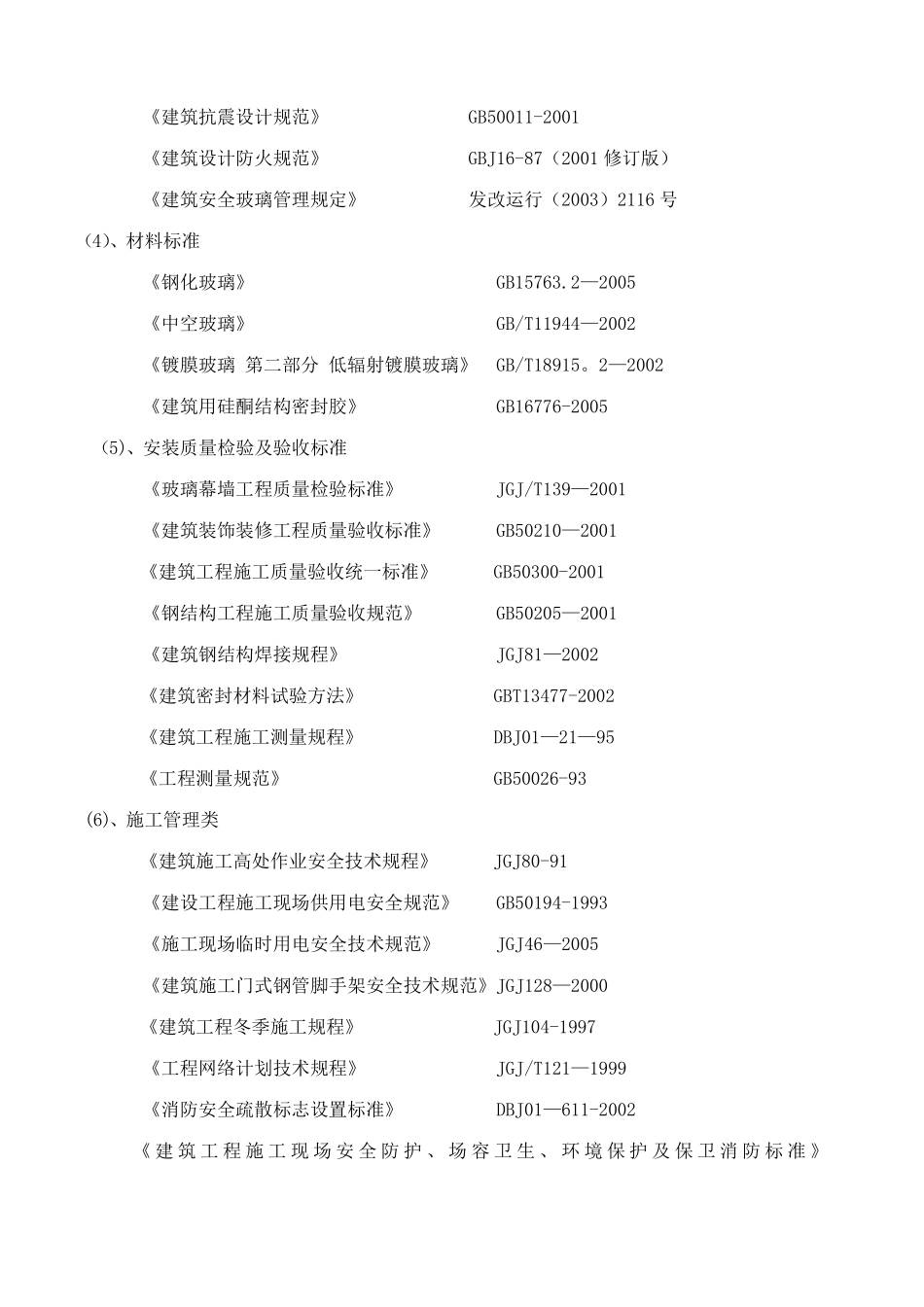

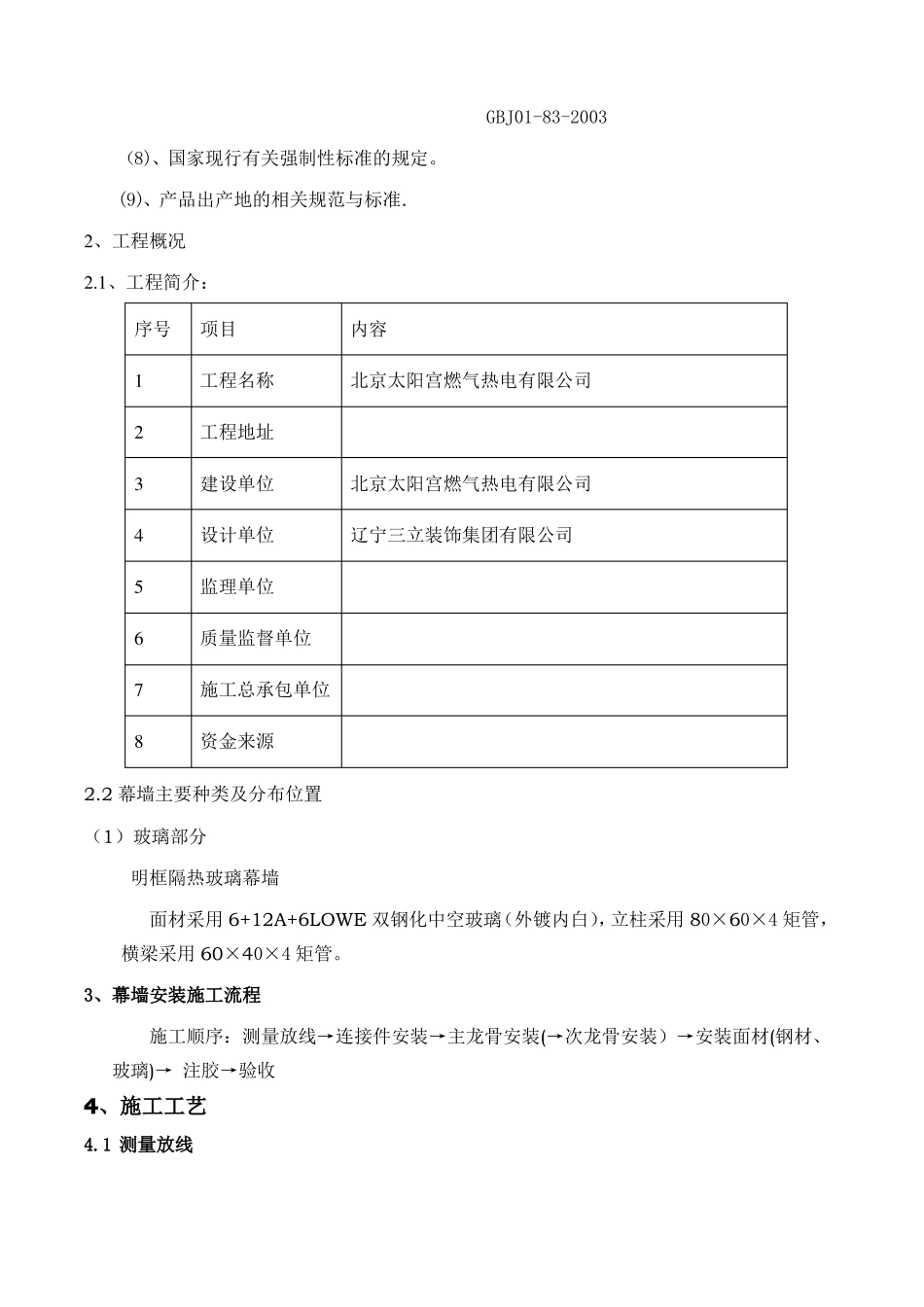

北京太阳宫燃气热电有限公司观光电梯玻璃幕墙专项施工方案编制人:审核人:编制日期:辽宁三立装饰集团有限公司1、编制依据1.1、编制依据此施工组织设计按照以下文件为依据而编制:(1)、观光电梯幕墙工程施工图(2)、签订的施工合同(3)、工程技术规程规范《玻璃幕墙工程技术规范》JGJ102-2003《建筑幕墙》JG3035—1996《建筑结构荷载规范》GB50009—2001《建筑玻璃应用技术规程》JGJ113—2003《玻璃幕墙光学性能》GB/T18091—2000《钢结构设计规范》GB50017-2003《建筑钢结构焊接技术规程》JGJ81—2002《公用建筑节能设计标准》GB50189-2005《民用建筑隔声设计规范》GBJ118—1998《建筑防雷设计规范》GB50057—1994(2000年版)《建筑抗震设计规范》GB50011-2001《建筑设计防火规范》GBJ16-87(2001修订版)《建筑安全玻璃管理规定》发改运行(2003)2116号(4)、材料标准《钢化玻璃》GB15763.2—2005《中空玻璃》GB/T11944—2002《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T18915。2—2002《建筑用硅酮结构密封胶》GB16776-2005(5)、安装质量检验及验收标准《玻璃幕墙工程质量检验标准》JGJ/T139—2001《建筑装饰装修工程质量验收标准》GB50210—2001《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205—2001《建筑钢结构焊接规程》JGJ81—2002《建筑密封材料试验方法》GBT13477-2002《建筑工程施工测量规程》DBJ01—21—95《工程测量规范》GB50026-93(6)、施工管理类《建筑施工高处作业安全技术规程》JGJ80-91《建设工程施工现场供用电安全规范》GB50194-1993《施工现场临时用电安全技术规范》JGJ46—2005《建筑施工门式钢管脚手架安全技术规范》JGJ128—2000《建筑工程冬季施工规程》JGJ104-1997《工程网络计划技术规程》JGJ/T121—1999《消防安全疏散标志设置标准》DBJ01—611-2002《建筑工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》GBJ01-83-2003(8)、国家现行有关强制性标准的规定。(9)、产品出产地的相关规范与标准.2、工程概况2.1、工程简介:序号12345678项目工程名称工程地址建设单位设计单位监理单位质量监督单位内容北京太阳宫燃气热电有限公司北京太阳宫燃气热电有限公司辽宁三立装饰集团有限公司施工总承包单位资金来源2.2幕墙主要种类及分布位置(1)玻璃部分明框隔热玻璃幕墙面材采用6+12A+6LOWE双钢化中空玻璃(外镀内白),立柱采用80×60×4矩管,横梁采用60×40×4矩管。3、幕墙安装施工流程施工顺序:测量放线→连接件安装→主龙骨安装(→次龙骨安装)→安装面材(钢材、玻璃)→注胶→验收4、施工工艺4.1测量放线4。1。1以轴线作为基准线进行放线及校核现场结构及埋件尺寸,并确定主体结构边角尺寸反馈给技术部及早进行边角龙骨分格尺寸调整。4.1。2利用钢卷尺、经纬仪从原始轴线控制点、标高点引测辅助轴线。4.1.3利用经纬仪对辅助轴线进行尺寸和角度复核,确保偏差在允许范围内,并标识于层面。4.1.4利用辅助轴线,依据纵向龙骨布置图,用钢卷尺、经纬仪定出每边边角龙骨外表中心位置和每边中部龙骨外表中心点,复核后标识于层面。4.1。5利用激光铅垂仪从标识点向上垂直引测至幕墙顶部,校核后安装定位钢丝,利用经纬仪进行双向正交校核后固定。4.1.6水平控制:依据《玻璃幕墙施工技术规范》要求,其整幅水平标高偏差≤5mm。4。1。7幕墙分格轴线的测量放线与主体结构的测量放线配合,对误差进行控制、分配、消化,不使其积累。4.1。8每天定时校核,以确保幕墙的垂直及立柱位置的正确。4。1。9放线的顺序:按土建方提供的控制点,测出轴线位置,经我方复测后上、下放钢线,用经纬仪校核其准确性.幕墙支座的水平放线每二个分格设一个固定支点,用水平仪检测其准确性,同样按中心放线方法放出主梁的进出位线。4.2连接件的安装4。2。1连接件安装的质量与否关系到幕墙安装质量的一个重要环节。该部分工作还应包含埋板的偏位处理,防雷的连接等。4.2.2连接件与埋件通过焊接连接到一起。埋板偏差的需先按设计要求处理,无埋板的需进行后埋处理,确保安全、经济又能满足相关规范要求。4。2。3安装至少相邻三根竖料后,调平连...
