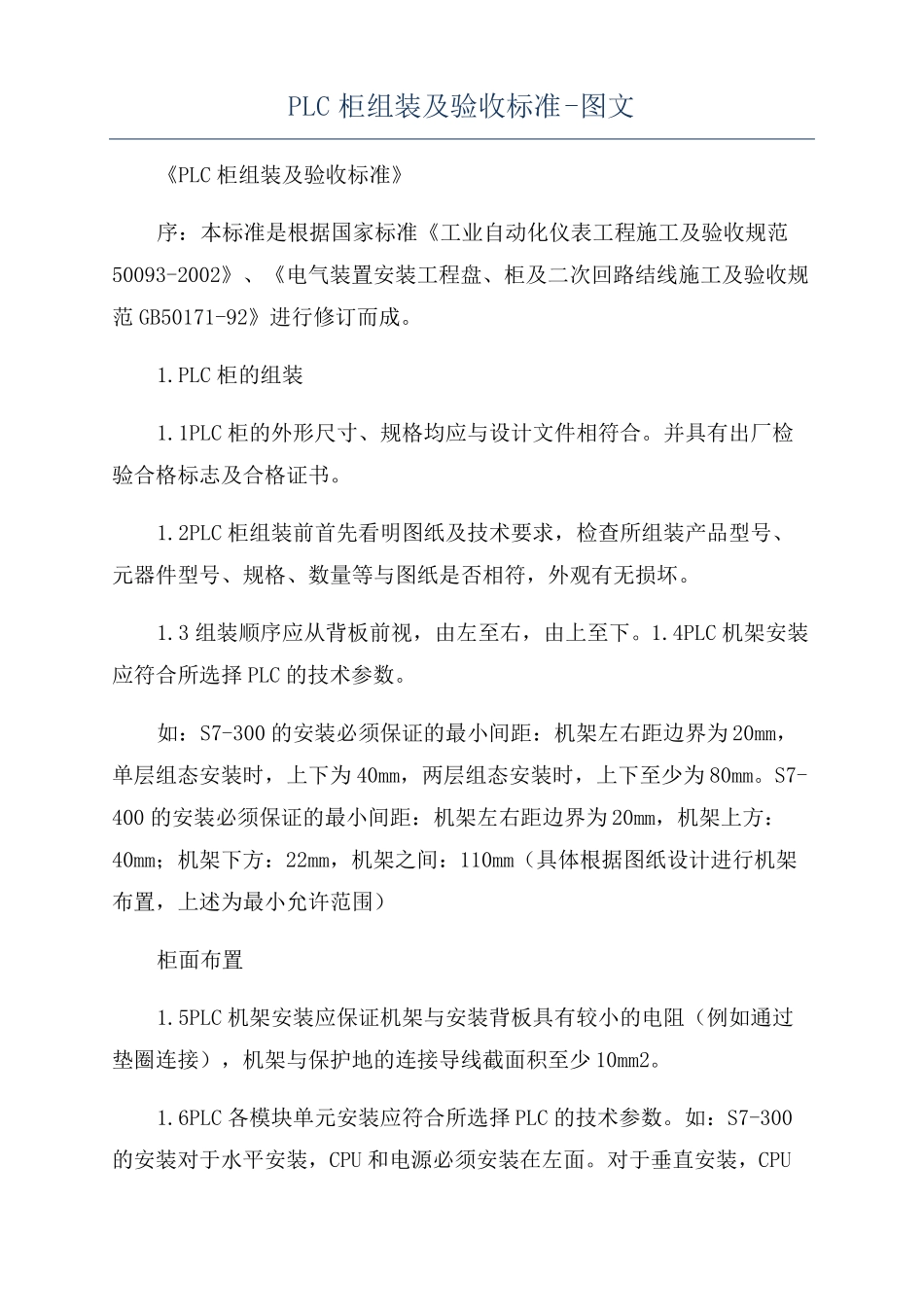

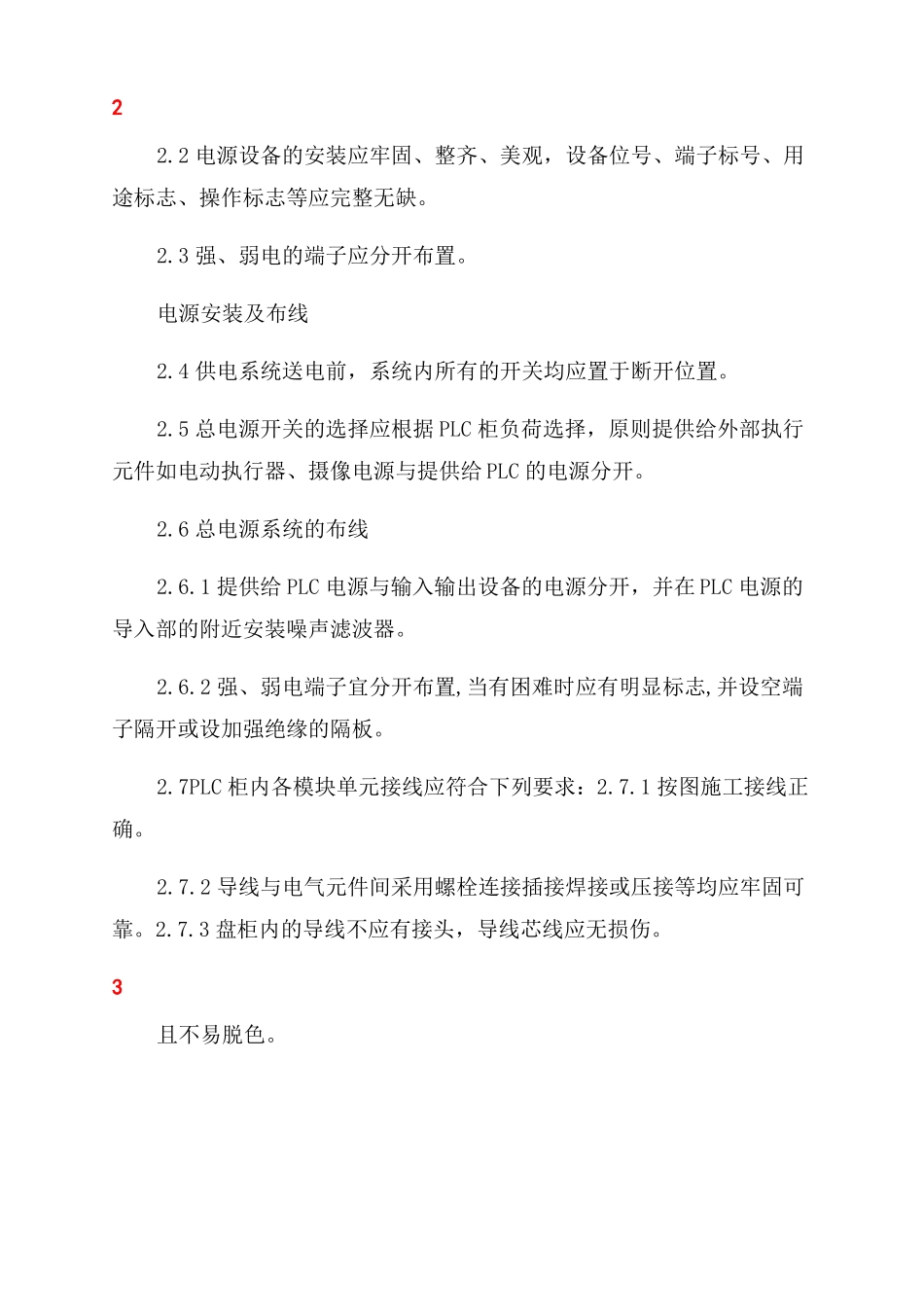

PLC柜组装及验收标准-图文《PLC柜组装及验收标准》序：本标准是根据国家标准《工业自动化仪表工程施工及验收规范50093-2002》、《电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92》进行修订而成。1.PLC柜的组装1.1PLC柜的外形尺寸、规格均应与设计文件相符合。并具有出厂检验合格标志及合格证书。1.2PLC柜组装前首先看明图纸及技术要求，检查所组装产品型号、元器件型号、规格、数量等与图纸是否相符，外观有无损坏。1.3组装顺序应从背板前视，由左至右，由上至下。1.4PLC机架安装应符合所选择PLC的技术参数。如：S7-300的安装必须保证的最小间距：机架左右距边界为20mm，单层组态安装时，上下为40mm，两层组态安装时，上下至少为80mm。S7-400的安装必须保证的最小间距：机架左右距边界为20mm，机架上方：40mm；机架下方：22mm，机架之间：110mm（具体根据图纸设计进行机架布置，上述为最小允许范围）柜面布置1.5PLC机架安装应保证机架与安装背板具有较小的电阻（例如通过垫圈连接），机架与保护地的连接导线截面积至少10mm2。1.6PLC各模块单元安装应符合所选择PLC的技术参数。如：S7-300的安装对于水平安装，CPU和电源必须安装在左面。对于垂直安装，CPU和电源必须安装在底部，一个机架上最多插八个I/O模块（信号模块、功能模块、通讯处理器）。多层组态只适用于CPU314/315/316S7-400的安装电源必须插在最左侧（1号槽），并且接口模块必须插在最右侧。1.7PLC及各模块单元的配置，要考虑以后的改造、扩展，因此要预先考虑留有1-2成的扩展空间。模块配线此间距不小于200mm此角度基本为90°2.电源的安装及布线要求此出线与柜面基本平行2.1安装电源设备前应检查其外观及技术性能并应符合下列规定:2.1.1继电器、接触器和开关的触点，接触应紧密可靠，动作应灵活，无锈蚀、损坏;2.1.2固定和接线用的紧固件、接线端子应完好无损，且无污物和锈蚀;2.1.3设备的电气绝缘性能、输出电压值、熔断器的容量应符合产品说明书的规定;2.1.4设备的附件齐全。22.2电源设备的安装应牢固、整齐、美观，设备位号、端子标号、用途标志、操作标志等应完整无缺。2.3强、弱电的端子应分开布置。电源安装及布线2.4供电系统送电前，系统内所有的开关均应置于断开位置。2.5总电源开关的选择应根据PLC柜负荷选择，原则提供给外部执行元件如电动执行器、摄像电源与提供给PLC的电源分开。2.6总电源系统的布线2.6.1提供给PLC电源与输入输出设备的电源分开，并在PLC电源的导入部的附近安装噪声滤波器。2.6.2强、弱电端子宜分开布置,当有困难时应有明显标志,并设空端子隔开或设加强绝缘的隔板。2.7PLC柜内各模块单元接线应符合下列要求：2.7.1按图施工接线正确。2.7.2导线与电气元件间采用螺栓连接插接焊接或压接等均应牢固可靠。2.7.3盘柜内的导线不应有接头，导线芯线应无损伤。3且不易脱色。2.7.5配线应整齐、清晰、美观，导线绝缘应良好无损伤，每个接线端子的每侧接线宜为：根数不得超过2根；对于插接式端子不同截面的两根导线不得接在同一端子上；2.8用于连接门上的电器等可动部位的导线应符合下列要求：2.8.1应采用多股软导线，敷设长度应有适当宽裕度。2.8.2线束应有外套塑料管等加强绝缘层。2.8.3与电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散断股。2.8.4在可动部位两端应用卡子固定。2.9PLC柜内接线应符合下列规定:2.9.1中间不得有接头，补偿导线应采用压接。同轴电缆和高频电缆应采用专用接头。并不得小于其最小弯曲半径。2.9.2接线前应校线，线端应有标号。模块单元接线42.9.3剥绝缘层时不应损伤线芯。2.9.4电缆与端子的连接应均匀牢固、导电良好。2.9.5多股线芯端头宜采用接线片，电线与接线片的连接应压接。在线路的终端处，应加标志牌。2.10接线端子板的安装应牢固。当端子板在PLC柜底部时，距离基础面的高度不宜小于250mm。当端子板在顶部或侧面时，与PLC柜边缘的距离不宜小于l00mm。多组接线端子板并排安装时，其间隔净距离不宜小于200mm。2.11PLC柜内模拟量单元模块应使用信号隔离器与现场信号隔离。3.接地：3.1PLC柜保护接地系统应接到电气工程低压电气设备的保护接地...
