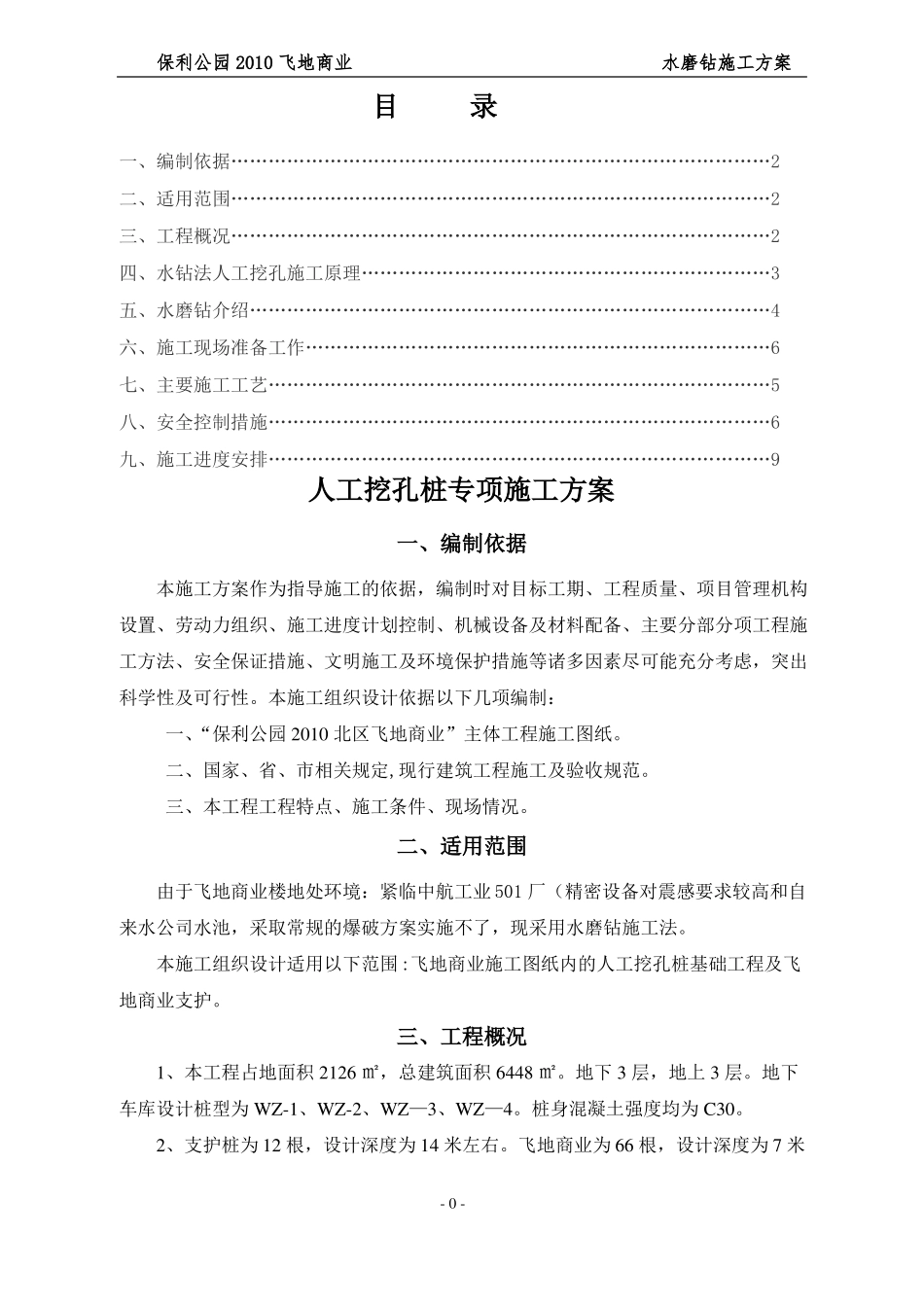

保利公园2010飞地商业水磨钻施工方案目录一、编制依据……………………………………………………………………………2二、适用范围……………………………………………………………………………2三、工程概况……………………………………………………………………………2四、水钻法人工挖孔施工原理…………………………………………………………3五、水磨钻介绍…………………………………………………………………………4六、施工现场准备工作…………………………………………………………………6七、主要施工工艺………………………………………………………………………5八、安全控制措施………………………………………………………………………6九、施工进度安排………………………………………………………………………9人工挖孔桩专项施工方案一、编制依据本施工方案作为指导施工的依据，编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施等诸多因素尽可能充分考虑，突出科学性及可行性。本施工组织设计依据以下几项编制：一、“保利公园2010北区飞地商业”主体工程施工图纸。二、国家、省、市相关规定,现行建筑工程施工及验收规范。三、本工程工程特点、施工条件、现场情况。二、适用范围由于飞地商业楼地处环境：紧临中航工业501厂（精密设备对震感要求较高和自来水公司水池，采取常规的爆破方案实施不了，现采用水磨钻施工法。本施工组织设计适用以下范围:飞地商业施工图纸内的人工挖孔桩基础工程及飞地商业支护。三、工程概况1、本工程占地面积2126㎡，总建筑面积6448㎡。地下3层，地上3层。地下车库设计桩型为WZ-1、WZ-2、WZ—3、WZ—4。桩身混凝土强度均为C30。2、支护桩为12根，设计深度为14米左右。飞地商业为66根，设计深度为7米-0-保利公园2010飞地商业水磨钻施工方案左右。四、水钻法人工挖孔施工原理水钻法主要是采用直径为150mm的混凝土取芯机沿桩基础设计圆周取出高约为500mm的圆柱体岩芯，形成一圆外周临空面，然后对剩余的桩基岩芯部分进行分块，沿圆半径取芯分块形成内部临空面。在分块的岩石上钻一排小孔，然后在小孔内锥入钢楔子，捶击钢楔挤压岩石，使岩石同时受到铅锤面上的拉力和水平面上的剪切力作用，当挤压力大于极限抗拉力和极限抗剪切力之和时，岩石沿铅锤面被拉裂并从底部发生剪切破裂，取出分裂的岩块。依次按照分层取芯、破裂、取岩块的循环工序作用，最终达到成孔的目的。五、水磨钻介绍水磨钻主要有水磨钻机、水磨钻筒和专用水泵三部分组成。一般一个水磨钻机配备3-5水磨钻筒，一个水磨钻筒上有7个刀头.水磨钻筒外径为16公分，内径为14公分，壁厚度为1公分，高度为62公分，一个循环可钻60公分.专用水泵外径为12公分，高度为40公分。非常适用于桩基孔底入岩施工。六、施工现场准备工作1。场地完成三通一平。各项临时设施、动力、照明、通风、安全设施、施工机具、进场人员要满足施工要求.2.根据设计图纸进行纵横轴线放样,及复测工作。3。用十字线将中心桩点引出护筒外80cm，用水泥砂浆固定,并做好保护工作。桩孔周边,用白灰撒线型。4.所用的原材料，根据设计要求和规范规定进行检测。严格按试验室确定的配合比施工。5.人员准备：采用2个班组，流水分班作业。七、主要施工工艺1.主要施工工艺如图所示。2。施工人员组合：12人一组使用6台水钻同时施工6个孔，其中井下作业每孔2人,地面负责出渣2人.3。施工顺序-1-保利公园2010飞地商业水磨钻施工方案⑴钻取四周岩石：沿桩基孔壁布置取芯点，取芯直径为150mm，取芯圆与锁口内壁相切,取芯圆之间的距离为130mm.依次钻取外周的岩芯，取出的岩芯高约500mm,将外周岩芯取完后桩芯体岩外围便形成一个环形临空面.⑵钻取中间岩石：沿桩半径钻取岩芯，将桩芯岩体等分成三等份，每份占桩芯岩体的1/3，以便于岩体破裂。⑶手电钻打孔:用手电钻在桩芯岩体上钻眼,再将桩岩石分成六等份。⑷插入钢楔、击打钢楔分裂岩石：在沿桩基径向手电钻钻出的孔内打入钢楔，用大锤锤击钢楔使岩体获得一个...
