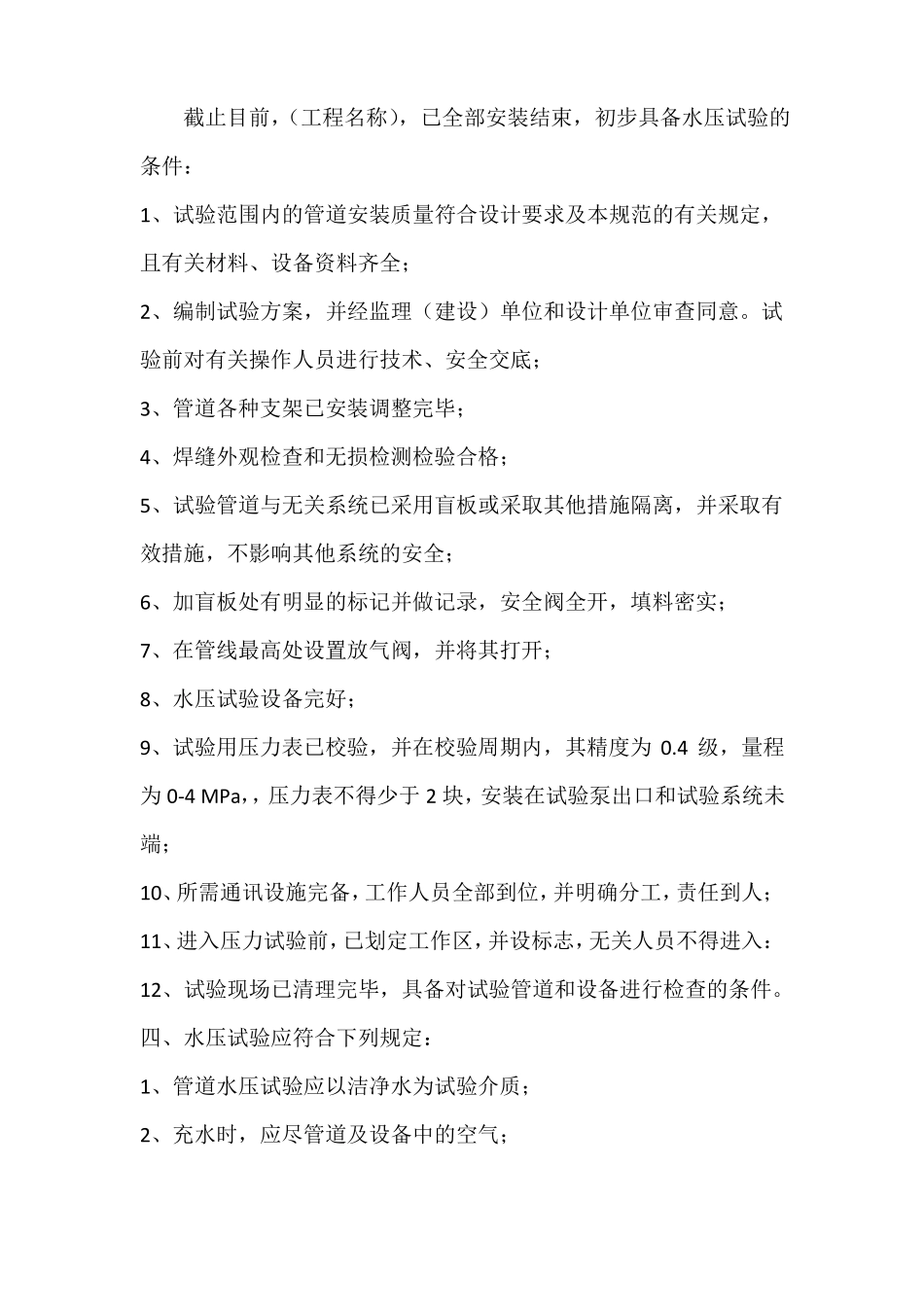

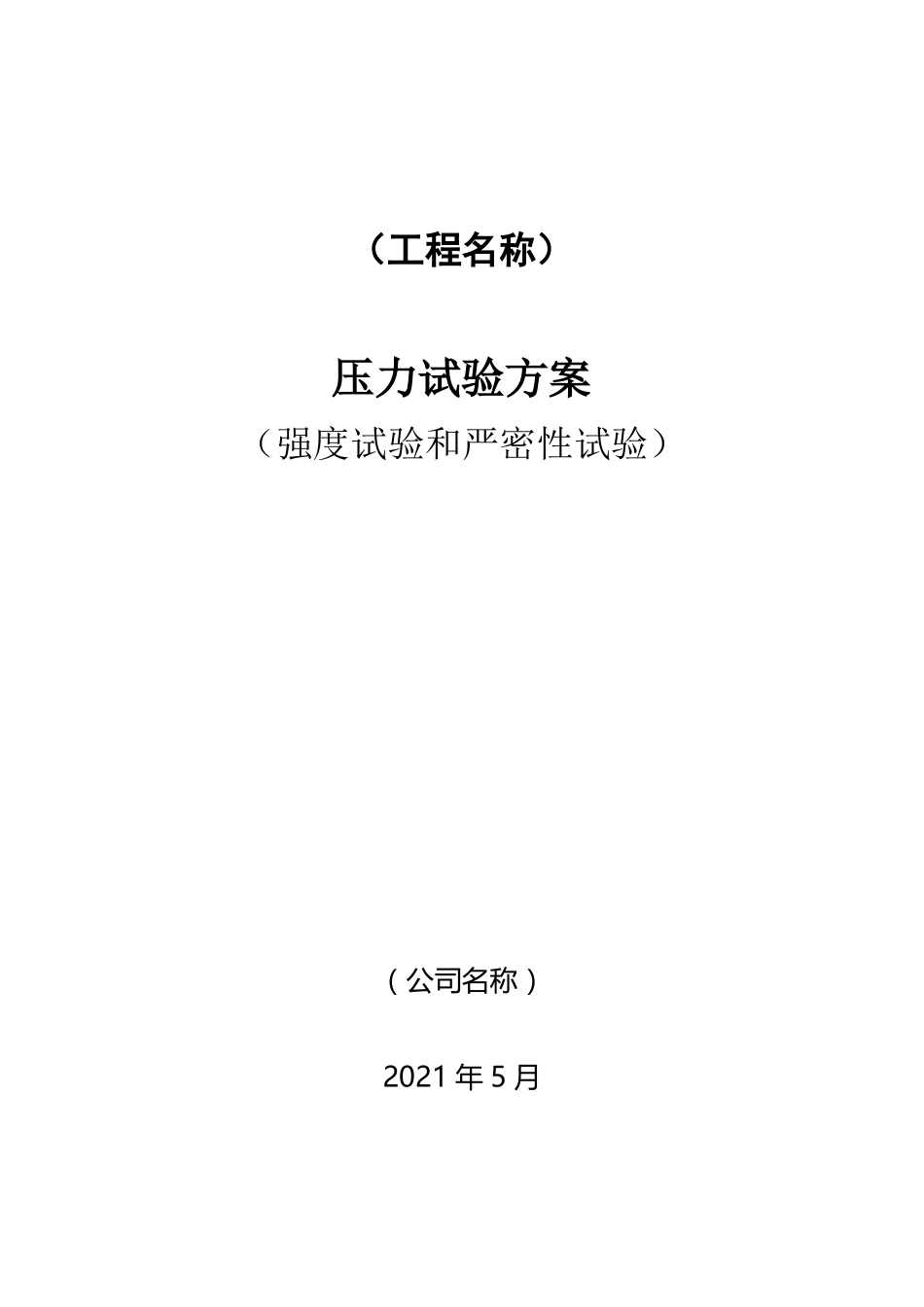

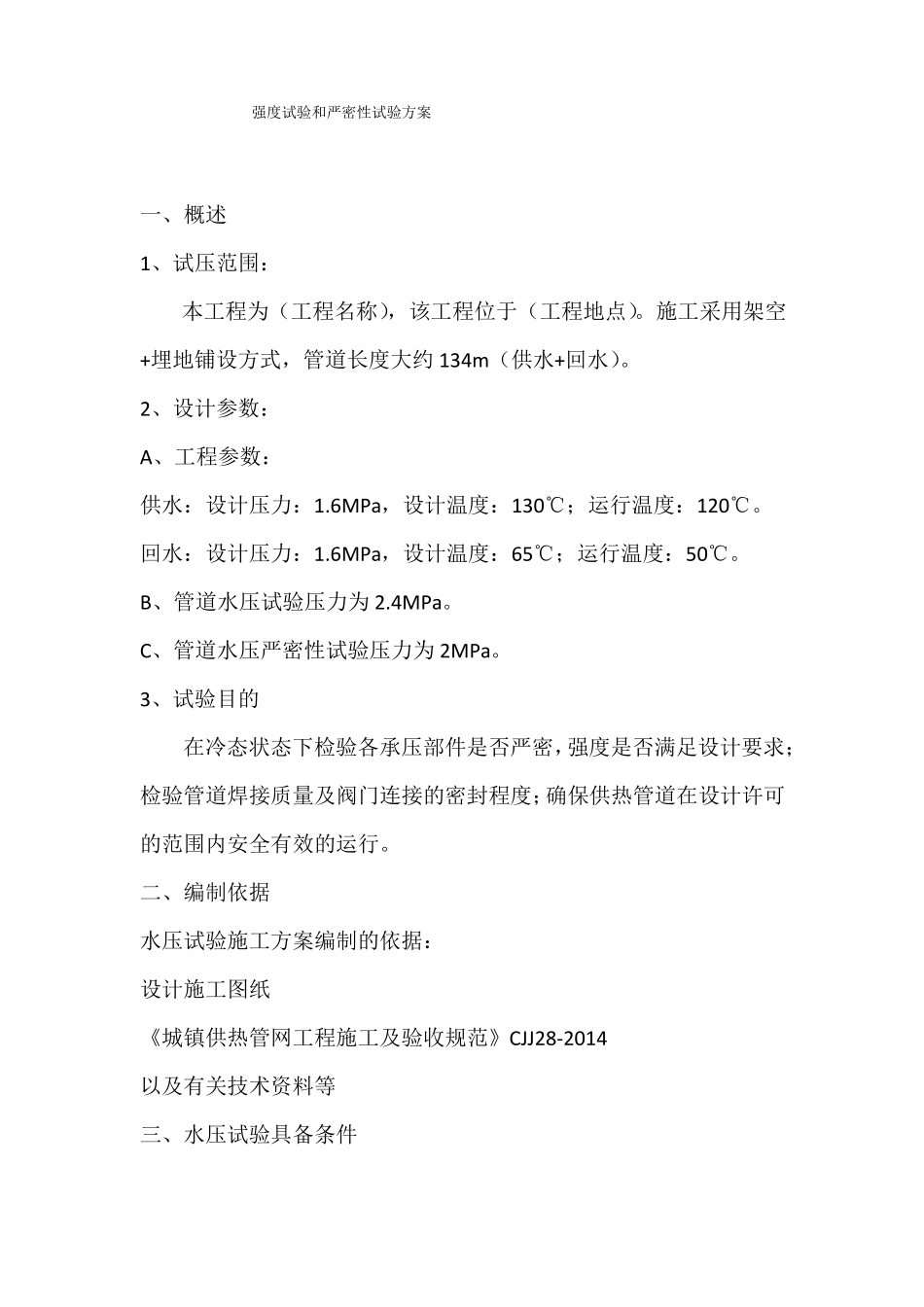

（工程名称）压力试验方案（强度试验和严密性试验）（公司名称）2021年5月强度试验和严密性试验方案一、概述1、试压范围：本工程为（工程名称），该工程位于（工程地点）。施工采用架空+埋地铺设方式，管道长度大约134m（供水+回水）。2、设计参数：A、工程参数：供水：设计压力：1.6MPa，设计温度：130℃；运行温度：120℃。回水：设计压力：1.6MPa，设计温度：65℃；运行温度：50℃。B、管道水压试验压力为2.4MPa。C、管道水压严密性试验压力为2MPa。3、试验目的在冷态状态下检验各承压部件是否严密，强度是否满足设计要求；检验管道焊接质量及阀门连接的密封程度；确保供热管道在设计许可的范围内安全有效的运行。二、编制依据水压试验施工方案编制的依据：设计施工图纸《城镇供热管网工程施工及验收规范》CJJ28-2014以及有关技术资料等三、水压试验具备条件截止目前，（工程名称），已全部安装结束，初步具备水压试验的条件：1、试验范围内的管道安装质量符合设计要求及本规范的有关规定，且有关材料、设备资料齐全；2、编制试验方案，并经监理（建设）单位和设计单位审查同意。试验前对有关操作人员进行技术、安全交底；3、管道各种支架已安装调整完毕；4、焊缝外观检查和无损检测检验合格；5、试验管道与无关系统已采用盲板或采取其他措施隔离，并采取有效措施，不影响其他系统的安全；6、加盲板处有明显的标记并做记录，安全阀全开，填料密实；7、在管线最高处设置放气阀，并将其打开；8、水压试验设备完好；9、试验用压力表已校验，并在校验周期内，其精度为0.4级，量程为0-4MPa，，压力表不得少于2块，安装在试验泵出口和试验系统未端；10、所需通讯设施完备，工作人员全部到位，并明确分工，责任到人；11、进入压力试验前，已划定工作区，并设标志，无关人员不得进入：12、试验现场已清理完毕，具备对试验管道和设备进行检查的条件。四、水压试验应符合下列规定：1、管道水压试验应以洁净水为试验介质；2、充水时，应尽管道及设备中的空气；3、试验时，坏境温度不宜低于5℃：当环境温度低于5℃时，应采取防冻；4、当运行管道与试压管道之间的温度差大于100℃，应采取相应措施，确保运行管道和试压管道的安全。5、对高差较大的管道，应将试验介质的静压计入试验压力中。五、水压试验步骤：1、在管道处连接Φ57无缝钢管和PN2.5、DN50截止阀门，向试压管道内注水，注水过程中应检查排空管排气情况，并视排水程度由低向高，逐个关闭排空阀，升压至0.2MPa后停止。2、在开口处用试压泵向管道级慢加压至1.0MPa进行检查，无异常后升至1.6MPa进行检查，无异常后升至试验压力2.4MPa；3、水压试验用压力表精度为1.6级，表的量程为0-4.0Mpa，且经校验合格，应在校验有效期内使用，压力表数量为2块。4、管道水压试验过程中，加压应分段缓慢进行：①启动电动试压泵缓慢升压，升压过程应级慢均衡，每分钟升压速度≦0.1MPa，至试验压力（2.4MPa）的25%（0.55MPa）时，停止升压，进行检查，无泄漏后继续升压②升压至设计压力1.6MPa时，停止升压，进行检查，无泄漏后继续升压③升压至试验压力2.4MPa，稳压10分钟，合格后降至设计压力④压力降至设计压力1.6MPa后，保压30分钟，管道、管件和设备焊缝无裂纹，无渗漏即为合格⑤至此，整个管线强度水压试验合格。5、水压强度试验合格的标准：A、设计试验压力（即2.4MPa）状态下，10分钟内压力保持不变。B、所有焊缝、法兰和阀门等不漏水，即在管道压力处于1.6MPa状态时，30分钟内压力保持不变。C、水压试验后，管道无渗漏、无压降及设备无残余变形。6、管道严密性试验过程中，加压应缓慢进行：（1）在管道水压试验结束后，重新启动电动试压泵，升压过程应缓慢均衡（2）管道升压至试验压力（2MPa），稳压60分钟，检查管道、管件和设备的所有焊缝，无裂纹、无渗漏，压降不大于0.05MPa即为合格。7、严密性试验合格标准：水压强度试验结束后，升压至2MPa，压力稳定后，稳压在60分钟内，压降不大于0.05MPa即为合格8、强度试验和严密性试验结束后，从盲板或疏水装置处开始进行排水降压，降压速度一般每分钟≤0.2MPa，待压力接近于零时打开所有排气阀，...
