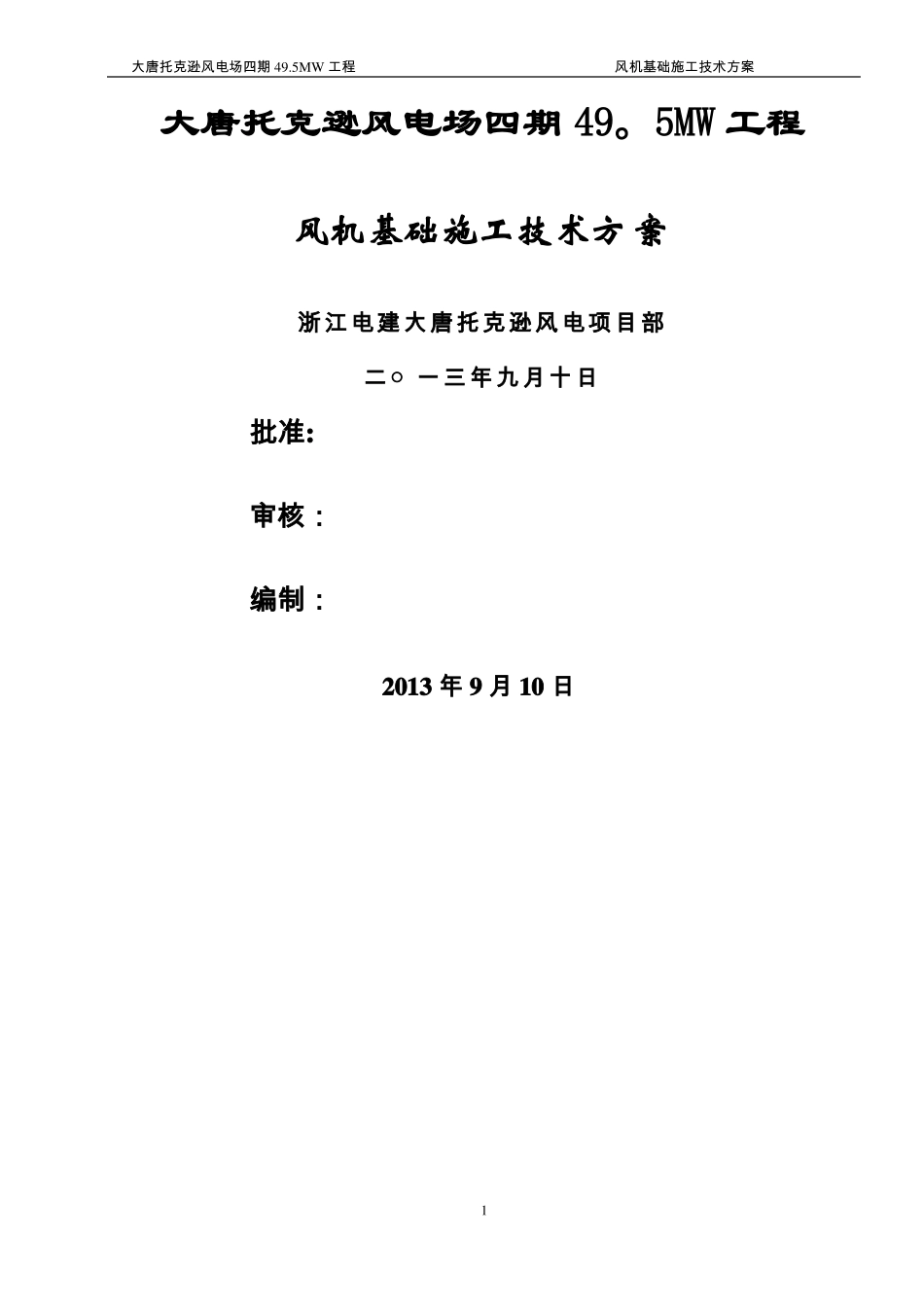

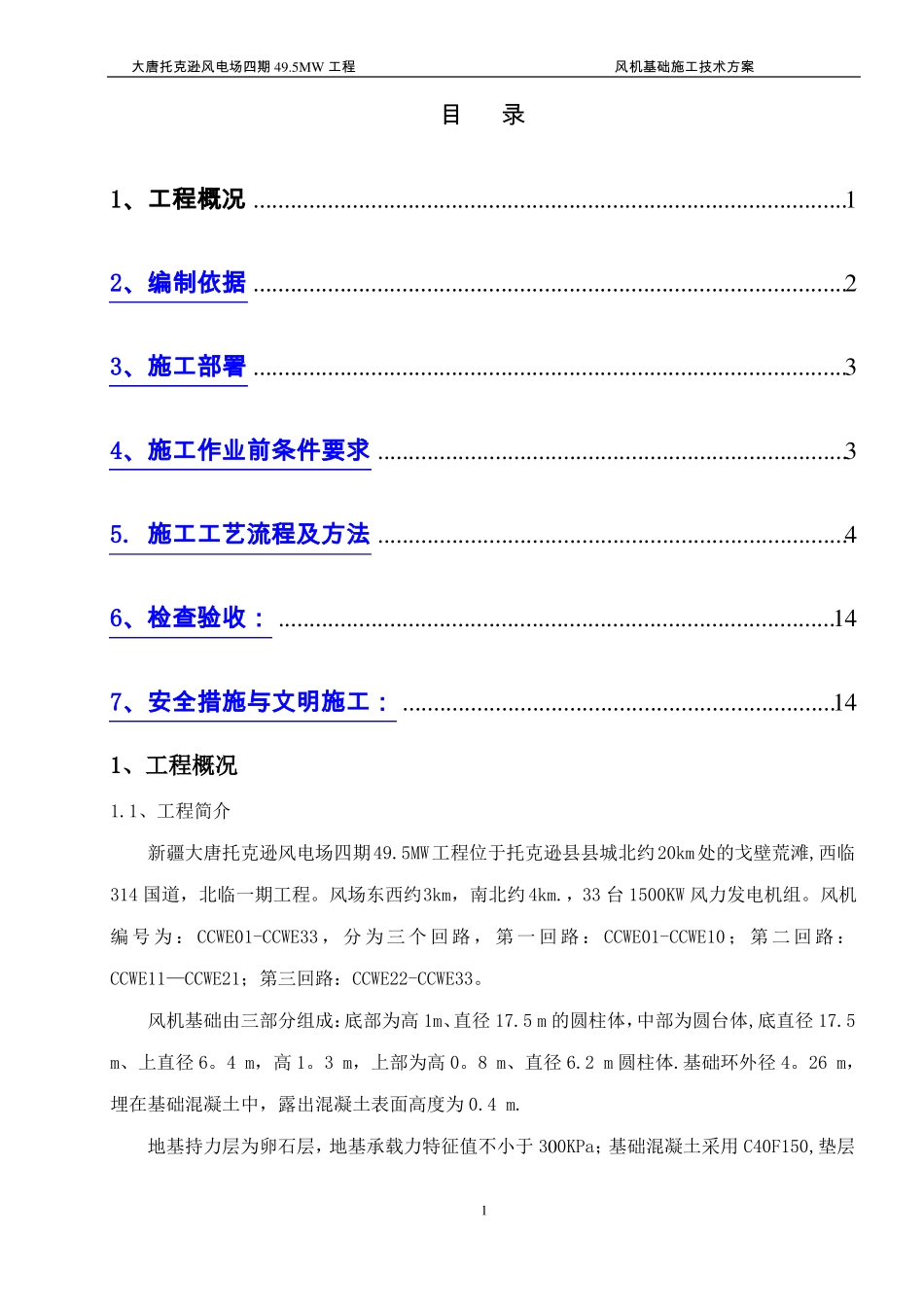

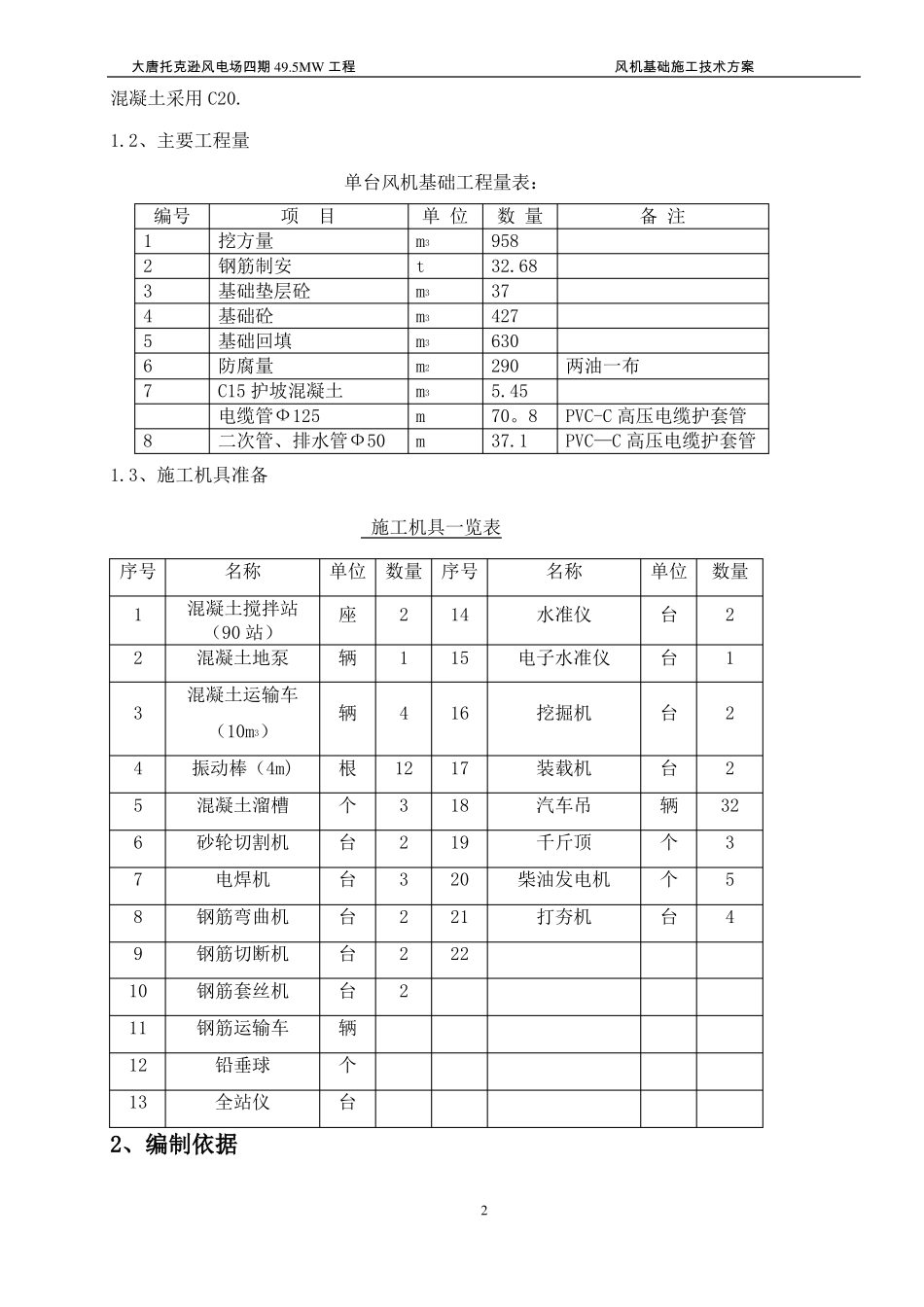

大唐托克逊风电场四期49.5MW工程风机基础施工技术方案大唐托克逊风电场四期49。5MW工程风机基础施工技术方案浙江电建大唐托克逊风电项目部二○一三年九月十日批准:审核：编制：2013年9月10日1大唐托克逊风电场四期49.5MW工程风机基础施工技术方案目录1、工程概况................................................................................................12、编制依据................................................................................................23、施工部署................................................................................................34、施工作业前条件要求............................................................................35.施工工艺流程及方法............................................................................46、检查验收：..........................................................................................147、安全措施与文明施工：......................................................................141、工程概况1.1、工程简介新疆大唐托克逊风电场四期49.5MW工程位于托克逊县县城北约20km处的戈壁荒滩,西临314国道，北临一期工程。风场东西约3km，南北约4km.，33台1500KW风力发电机组。风机编号为：CCWE01-CCWE33，分为三个回路，第一回路：CCWE01-CCWE10；第二回路：CCWE11—CCWE21；第三回路：CCWE22-CCWE33。风机基础由三部分组成：底部为高1m、直径17.5m的圆柱体，中部为圆台体,底直径17.5m、上直径6。4m，高1。3m，上部为高0。8m、直径6.2m圆柱体.基础环外径4。26m，埋在基础混凝土中，露出混凝土表面高度为0.4m.地基持力层为卵石层，地基承载力特征值不小于300KPa；基础混凝土采用C40F150,垫层1大唐托克逊风电场四期49.5MW工程风机基础施工技术方案混凝土采用C20.1.2、主要工程量单台风机基础工程量表：编号12345678项目挖方量钢筋制安基础垫层砼基础砼基础回填防腐量C15护坡混凝土电缆管Ф125二次管、排水管Ф50单位m3tm3m3m3m2m3mm数量95832.68374276302905.4570。837.1备注两油一布PVC-C高压电缆护套管PVC—C高压电缆护套管1.3、施工机具准备施工机具一览表序号12345678910111213名称混凝土搅拌站（90站）混凝土地泵混凝土运输车（10m）振动棒（4m)混凝土溜槽砂轮切割机电焊机钢筋弯曲机钢筋切断机钢筋套丝机钢筋运输车铅垂球全站仪3单位数量序号座辆辆根个台台台台台辆个台21412323222141516171819202122名称水准仪电子水准仪挖掘机装载机汽车吊千斤顶柴油发电机打夯机单位数量台台台台辆个个台2122323542、编制依据2大唐托克逊风电场四期49.5MW工程风机基础施工技术方案2.1、《新疆大唐托克逊风电场三期49.5MW工程风机基础施工图》2。2、《混凝土结构工程施工及验收规范》（GB50204—2002)2。3、《建筑地基基础工程施工质量验收规范》(GB50202—2002)2。4、《地下防水工程施工质量验收规范》（GB50208—2002）2。5、《普通混凝土用砂质量标准及检验方法》（JGJ52－92）2。6、《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ53－92）2。7、《大体积混凝土施工规范》（GB50496—2009）2。8、《混凝土外加剂应用技术规范》（GB50119）2。9、《大唐托克逊风电场三期49.5MW工程施工组织总设计》2。10、《金风1500KW系列风力发电机组风机基础技术交底》3、施工部署3。1进度计划按一级网络进度计划风机基础施工从2013年9月26日开始，2013年12月30日回填完毕。3.2施工划分按第一、第二、第三，三个回路依次施工,其中第一回路中的CCWE10作为首台机组优先安排施工。4、施工作业前条件要求4。1、参加施工作业人员的资格要求：4.1。1、施工管理人员要满足要求。4。1。2、电工、焊工、架子工等特殊工作人员必须持有国家或行业下发的岗位资格证和公司下发的上岗证.4。1.3、所有作业人员都必须经过技术培训和进场安全三级教育，合格后方可上岗。4。2、特殊机具、计量检测器具的要求:作业所需的钢筋机械、木工机械、砼振捣器具等必须是状态良好，电焊机的焊接...
