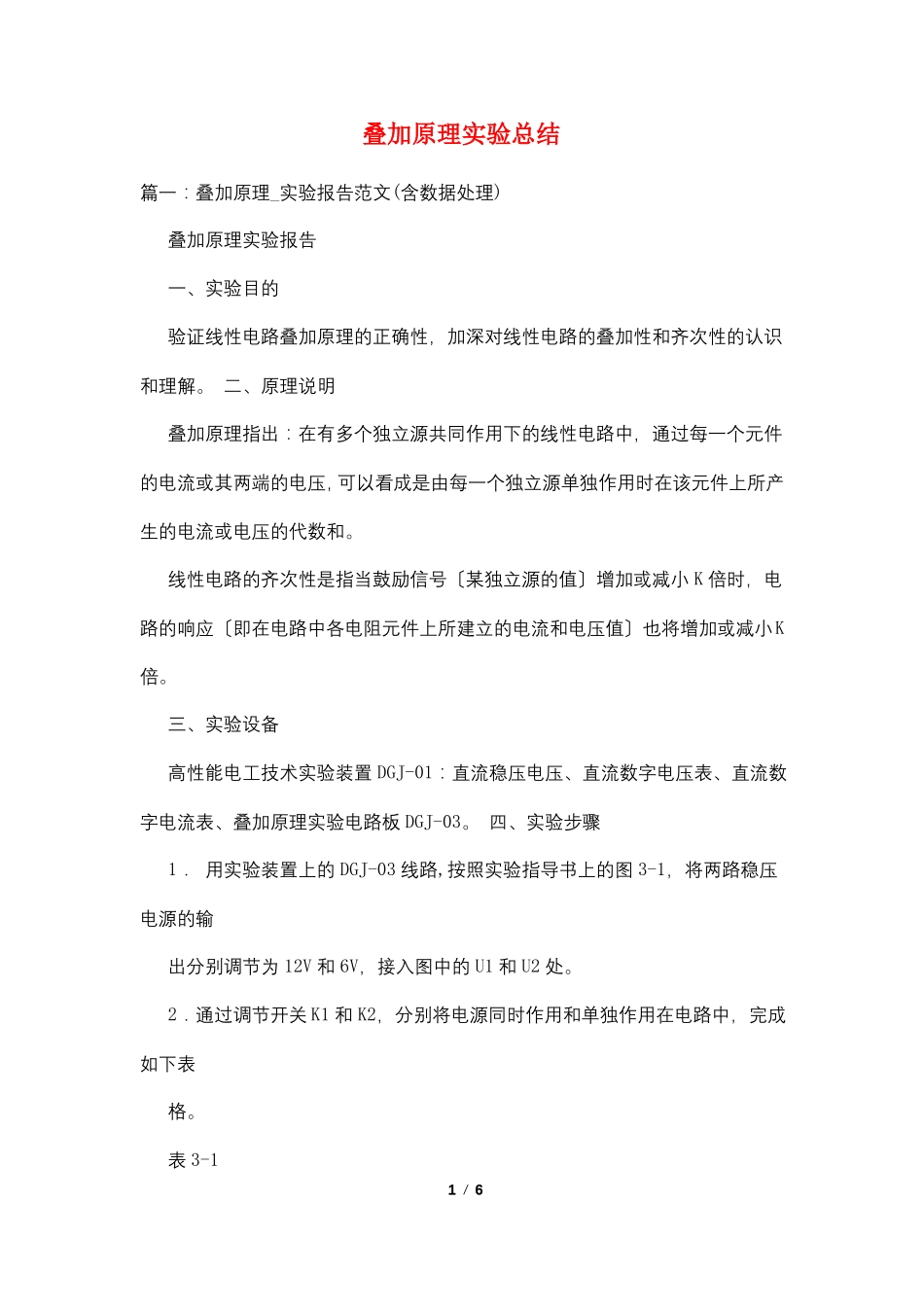

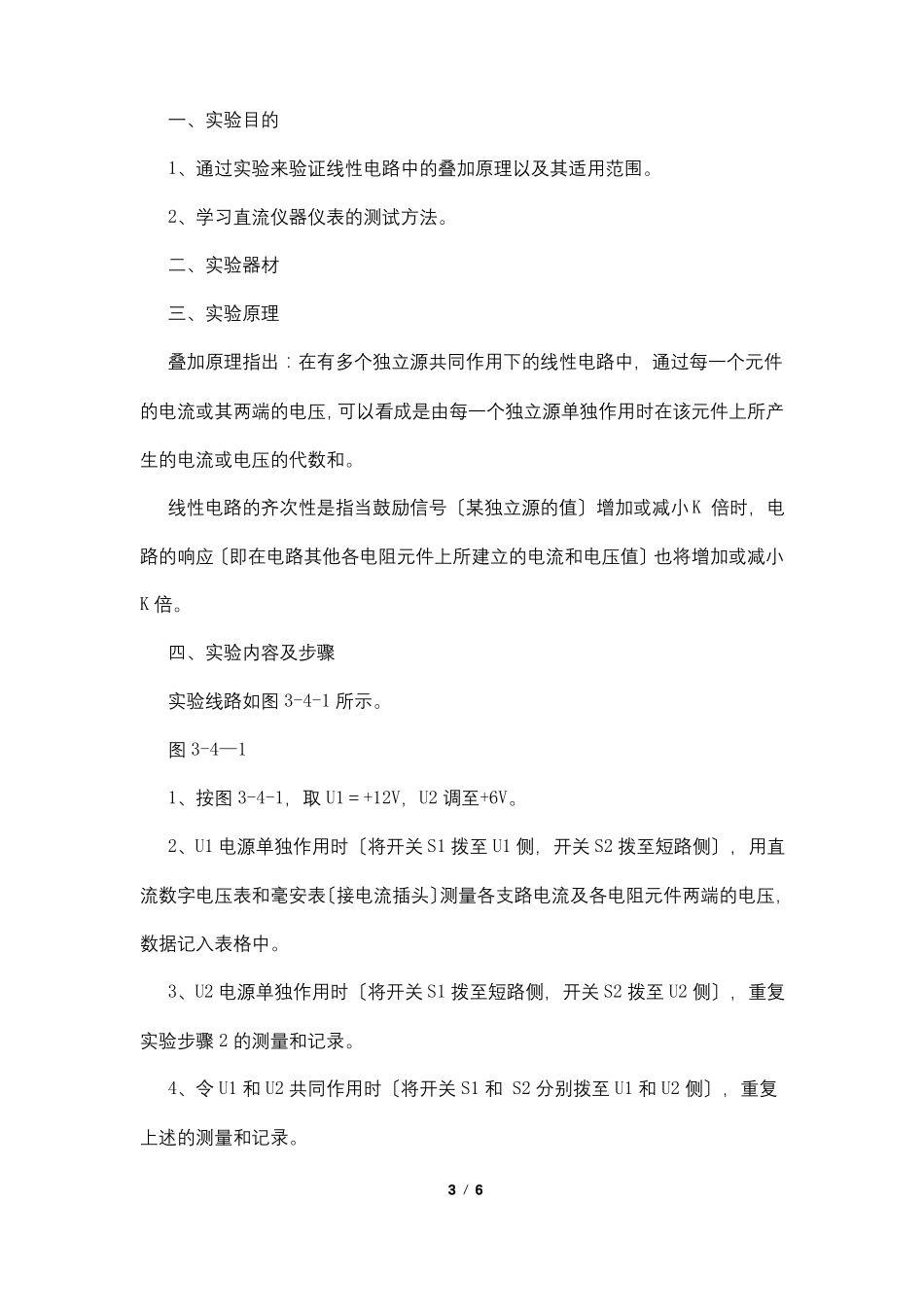

叠加原理实验总结篇一：叠加原理_实验报告范文(含数据处理)叠加原理实验报告一、实验目的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。二、原理说明叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。线性电路的齐次性是指当鼓励信号〔某独立源的值〕增加或减小K倍时，电路的响应〔即在电路中各电阻元件上所建立的电流和电压值〕也将增加或减小K倍。三、实验设备高性能电工技术实验装置DGJ-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。四、实验步骤1．用实验装置上的DGJ-03线路,按照实验指导书上的图3-1，将两路稳压电源的输出分别调节为12V和6V，接入图中的U1和U2处。2．通过调节开关K1和K2，分别将电源同时作用和单独作用在电路中，完成如下表格。表3-11/63．将U2的数值调到12V，重复以上测量，并记录在表3-1的最后一行中。4．将R3(330?)换成二极管IN4007，继续测量并填入表3-2中。表3-2五、实验数据处理和分析对图3-1的线性电路进行理论分析，利用回路电流法或节点电压法列出电路方程，借助计算机进行方程求解，或直接用EWB软件对电路分析计算，得出的电压、电流的数据与测量值根本相符。验证了测量数据的准确性。电压表和电流表的测量有一定的误差，都在可允许的误差范围内。验证叠加定理：以I1为例，U1单独作95mA，U1和U2共同作用时，测量值为7.556mA，因此叠加性得以验证。2U2单独作用时，测量值为-2.395mA，而2*I1b=-2.396mA，因此齐次性得以验证。其他的支路电流和电压也可类似验证叠加定理的准确性。对于含有二极管的非线性电路，表2中的数据不符合叠加性和齐次性。六、思考题1．电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。2．电阻改为二极管后，叠加原理不成立。七、实验小结测量电压、电流时，应注意仪表的极性与电压、电流的参考方向一致，这样纪录的数据才是准确的。在实际操作中，开关投向短路侧时，测量点F延至E点，B延至C点，否那么测量出错。线性电路中，叠加原理成立，非线性电路中，叠加原理不成立。功率不满足叠加原理。篇二：叠加原理实验报告2/6一、实验目的1、通过实验来验证线性电路中的叠加原理以及其适用范围。2、学习直流仪器仪表的测试方法。二、实验器材三、实验原理叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。线性电路的齐次性是指当鼓励信号〔某独立源的值〕增加或减小K倍时，电路的响应〔即在电路其他各电阻元件上所建立的电流和电压值〕也将增加或减小K倍。四、实验内容及步骤实验线路如图3-4-1所示。图3-4—11、按图3-4-1，取U1＝+12V，U2调至+6V。2、U1电源单独作用时〔将开关S1拨至U1侧，开关S2拨至短路侧〕，用直流数字电压表和毫安表〔接电流插头〕测量各支路电流及各电阻元件两端的电压，数据记入表格中。3、U2电源单独作用时〔将开关S1拨至短路侧，开关S2拨至U2侧〕，重复实验步骤2的测量和记录。4、令U1和U2共同作用时〔将开关S1和S2分别拨至U1和U2侧〕，重复上述的测量和记录。3/6五、实验数据处理及分析电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。电阻改为二极管后，叠加原理不成立。六、实验总结测量电压、电流时，应注意仪表的极性与电压、电流的参考方向一致，这样纪录的数据才是准确的。篇三：叠加原理_实验报告范文(含数据处理)叠加原理一、实验目的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。二、原理说明叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。线性电路的齐次性是指当鼓励信号〔某独立源的值〕增加或减小K倍时，电路的响应〔即在电路中各电阻元件上所建立的电流和电压值〕也将增加或...
