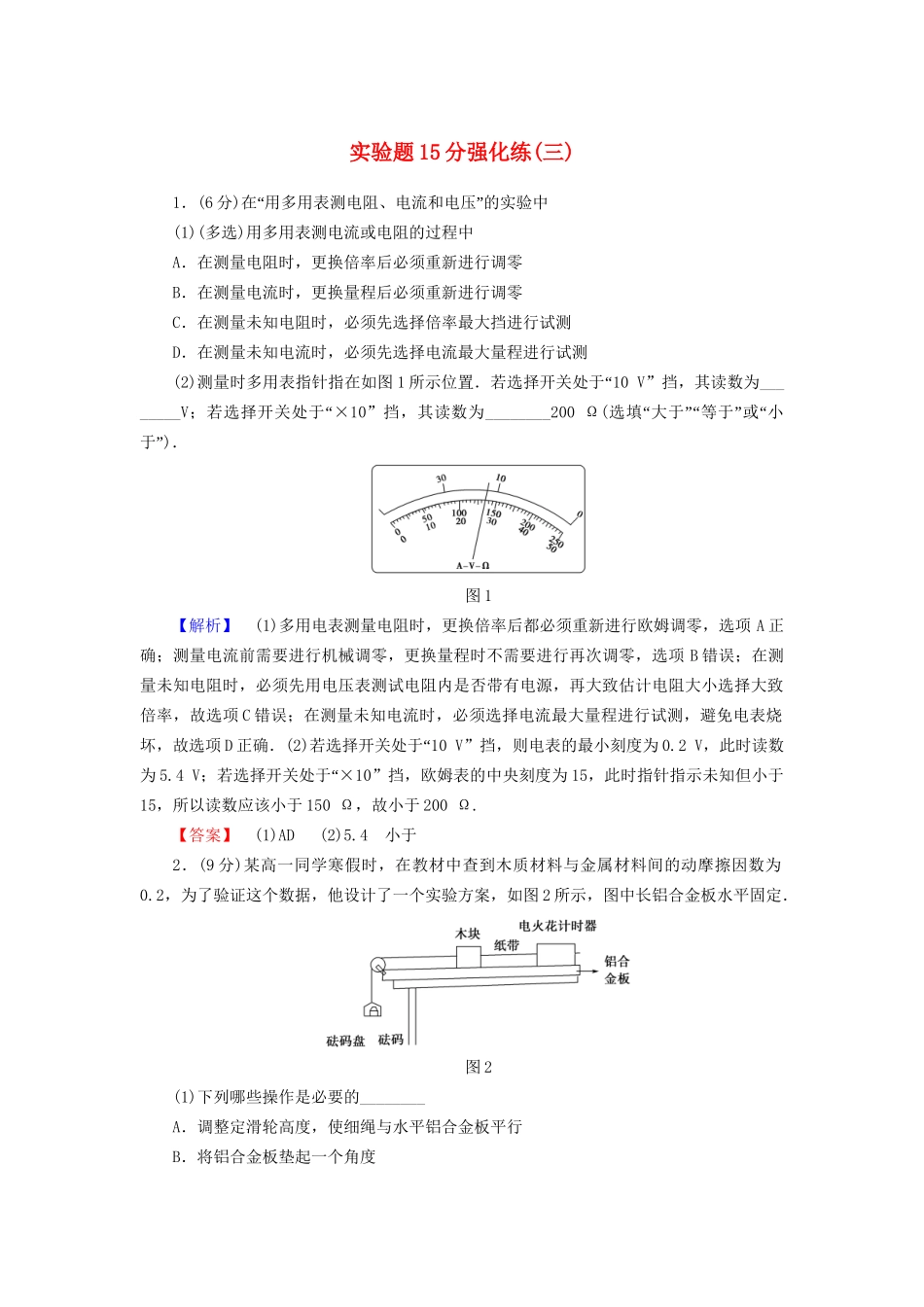

实验题15分强化练(三)1．(6分)“”在用多用表测电阻、电流和电压的实验中(1)(多选)用多用表测电流或电阻的过程中A．在测量电阻时，更换倍率后必须重新进行调零B．在测量电流时，更换量程后必须重新进行调零C．在测量未知电阻时，必须先选择倍率最大挡进行试测D．在测量未知电流时，必须先选择电流最大量程进行试测(2)测量时多用表指针指在如图1“所示位置．若选择开关处于10V”挡，其读数为________V“；若选择开关处于×10”挡，其读数为________200Ω(“”“”“选填大于等于或小”于)．图1【解析】(1)多用电表测量电阻时，更换倍率后都必须重新进行欧姆调零，选项A正确；测量电流前需要进行机械调零，更换量程时不需要进行再次调零，选项B错误；在测量未知电阻时，必须先用电压表测试电阻内是否带有电源，再大致估计电阻大小选择大致倍率，故选项C错误；在测量未知电流时，必须选择电流最大量程进行试测，避免电表烧坏，故选项D正确．(2)“若选择开关处于10V”挡，则电表的最小刻度为0.2V，此时读数为5.4V“；若选择开关处于×10”挡，欧姆表的中央刻度为15，此时指针指示未知但小于15，所以读数应该小于150Ω，故小于200Ω.【答案】(1)AD(2)5.4小于2．(9分)某高一同学寒假时，在教材中查到木质材料与金属材料间的动摩擦因数为0.2，为了验证这个数据，他设计了一个实验方案，如图2所示，图中长铝合金板水平固定．图2(1)下列哪些操作是必要的________A．调整定滑轮高度，使细绳与水平铝合金板平行B．将铝合金板垫起一个角度C．选尽量光滑的滑轮D．砝码的质量远小于木块的质量(2)图3为木块在水平铝合金板上带动纸带运动时打出的一条纸带，测量数据如图所示，则木块加速度大小a＝________m/s2(电火花计时器接在频率为50Hz的交流电源，结果保留2位有效数字)．图3(3)该同学在实验报告中，将测量原理写为：根据mg－μMg＝Ma，所以μ＝.其中M为木块的质量，m为砝码盘和砝码的总质量，a为木块的加速度，重力加速度为g.判断该同学的做法是否正确，如不正确，请说明原因：________________________.(4)若m＝70g，M＝100g，则可测得μ＝________(g取9.8m/s2，保留2位有效数字).【导学号：37162118】【解析】(1)实验过程中，电火花计时器应接在频率为50Hz的交流电源上，调整定滑轮高度，使细线与铝合金板平行，同时选尽量光滑的滑轮，这样摩擦阻力只有木块与铝合金板之间的摩擦力，故选项A、C正确．(2)据推论公式Δx＝aT2，得：a＝＝m/s2＝3.0m/s2.(3)不正确．因加速过程中细绳对木块的拉力小于mg.正确的做法应是：对M、m组成的系统，由牛顿第二定律得：mg－μMg＝(M＋m)a，解得：μ＝.(4)将m＝70g＝0.070kg，M＝100g＝0.1kg，a＝3.0m/s2带入μ＝，整理可以得到：μ＝0.18.【答案】(1)AC(2)3.0(3)见解析(4)0.18
