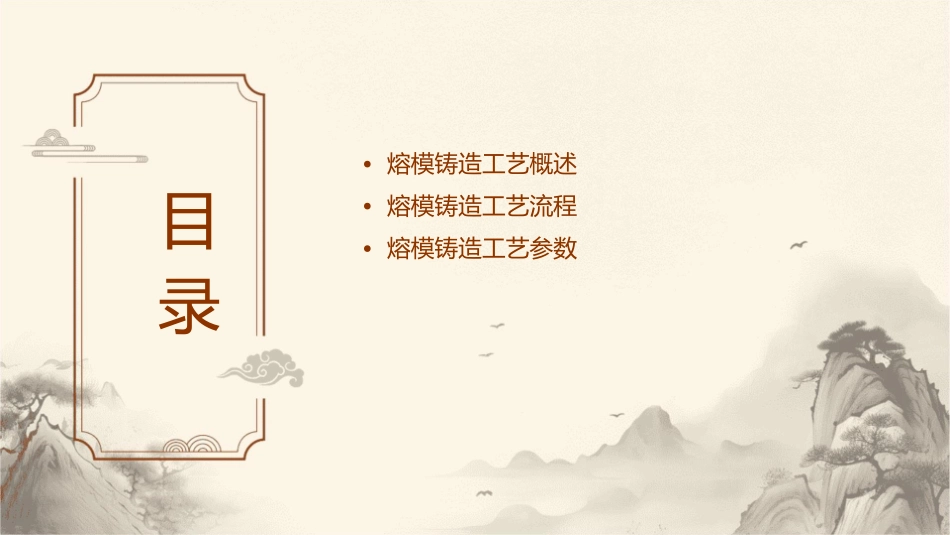

熔模铸造工艺讲述资料课件•熔模铸造工艺概述•熔模铸造工艺流程•熔模铸造工艺参数目录01CATALOGUE熔模铸造工艺概述定义与特点01熔模铸造工艺是一种精密铸造方法，其核心在于使用易熔材料制作模型，然后将模型熔化后获得所需金属零件。02熔模铸造工艺的特点包括：可制造复杂形状的零件、精度高、表面质量好、材料范围广等。熔模铸造工艺的历史与发展熔模铸造工艺的历史可以追溯到古代，但直到近现代才得到广泛应用和发展。随着材料科学和制造技术的发展，熔模铸造工艺也在不断创新和改进，以适应不断变化的市场需求。熔模铸造工艺的应用范围熔模铸造工艺被广泛应用于航空航天、汽车、电子、医疗器械、建筑等领域。特别是在航空航天领域，由于零件的复杂性，熔模铸造工艺成为制造这些零件的重要方法之一。02CATALOGUE熔模铸造工艺流程制作蜡模010203模具设计蜡模压制蜡模修整根据产品需求进行模具设计，一般采用蜡质材料制作模具。将液态蜡注入模具，待冷却后取出蜡模。对蜡模进行修整，包括去除飞边、补缩孔等。制作型壳型壳制备逐层涂挂干燥与脱蜡采用耐火材料制备型壳，以保护蜡模并形成铸型。将耐火材料逐层涂挂在蜡使型壳完全干燥，同时将模上，形成一定厚度的型壳。蜡模从型壳中脱出。浇注金属金属熔炼123将所需金属熔炼成液态。浇注准备准备好浇注设备，确定好浇注温度和时间。浇注金属将液态金属浇注入型壳中，填充整个型壳。脱壳与清理清理对金属件进行清理，去除表面残留的型壳材料和浇口等。脱壳待金属冷却后，将型壳从金属件中脱出。修整与抛光对金属件进行修整和抛光，以满足产品要求。03CATALOGUE熔模铸造工艺参数蜡模材料与性能参数蜡模材料常用石蜡、硬脂酸、聚乙烯等材料。性能参数蜡模的收缩率、热膨胀率、硬度、抗压强度等。型壳材料与性能参数要点一要点二型壳材料性能参数常用的有硅砂、氧化铝、耐火泥等。型壳的耐火度、强度、透气性等。浇注温度与浇注速度浇注温度通常在熔点以上10-30℃的范围内选择。浇注速度取决于浇口的大小和形状，以及合金的种类和性质。脱壳与清理方法与参数参数脱壳和清理的温度、时间、压力等。清理方法包括喷砂、抛丸、打磨等。脱壳方法采用机械振动法或热脱壳法。04CATALOGUE熔模铸造工艺缺陷与对策气孔与对策气孔总结气孔对策熔模铸造中的气孔是指由于气体未能在模具中完全排出而残留在铸件内部或表面的孔洞。为了减少气孔，可以优化模具设计，如增加通气孔或排气槽，使用干燥、清洁的原材料，提高模具温度，降低浇注温度等。VS缩孔与对策缩孔总结缩孔对策熔模铸造中的缩孔是指由于金属液在冷却过防止缩孔的方法包括优化模具设计以减小收缩量，控制金属液的浇注温度和冷却速度，以及使用合适的浇口和冒口设计。程中收缩而形成的孔洞，通常出现在铸件内部。裂纹与对策裂纹总结裂纹对策熔模铸造中的裂纹是指铸件表面或内部出现的断裂现象，通常由于金属液的收缩或模具的应力集中引起。防止裂纹的方法包括控制金属液的化学成分和浇注温度，优化模具设计以减小应力集中，以及在必要的情况下进行热处理。其他缺陷与对策冷隔是指由于金属液在浇注过程中冷却过快而在铸件表面形成的连续或断续的缝隙。冷隔防止冷隔的方法包括控制金属液的浇注温度和浇注速度，优化模具设计以提高填充速度和充型能力，以及在必要时进行热处理。对策夹渣对策夹渣是指由于金属液中混入杂质而在铸件内部或表面形成的夹杂物。防止夹渣的方法包括控制金属液的纯净度，过滤金属液中的杂质，以及在必要时进行除渣处理。05CATALOGUE熔模铸造工艺设备与工具熔模铸造设备种类与特点坩埚炉01坩埚炉是最常用的熔模铸造设备之一，具有使用方便、操作简单、熔炼效率高等特点。其主要分为快速加热式和反射式两种类型，适用于各种金属材料的熔炼。真空炉02真空炉主要用于熔炼高纯度金属材料，通过真空环境减少气体杂质和氧化物对熔炼金属的影响。其具有熔炼温度高、熔炼时间短、金属纯度高等优点。电渣炉03电渣炉是一种利用电流通过渣池产生热能熔炼金属的设备，主要用于大型铸件的近净形熔炼。其具有熔炼成本低、生产效率高等优点。型壳制造设备种类与特点制壳机烘干设...
