定位误差的分析与计算课件VIP免费

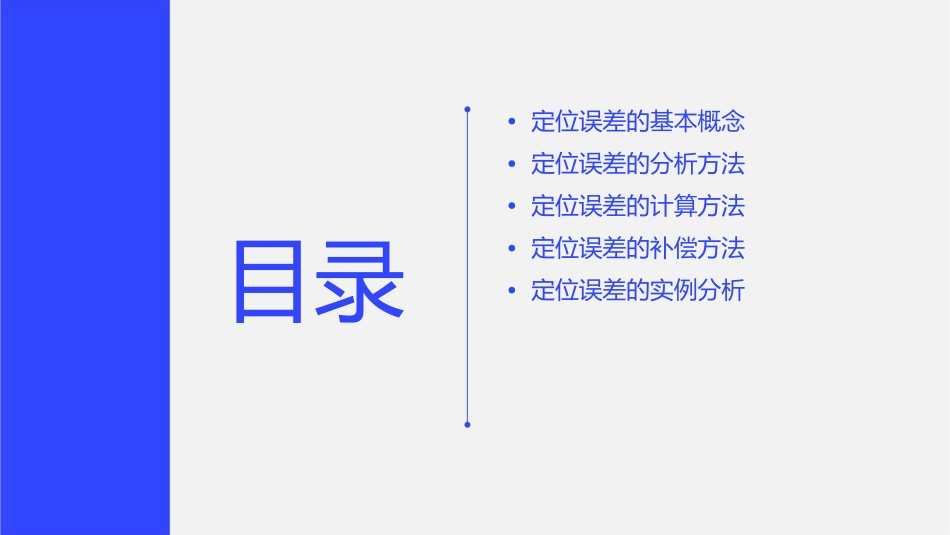

定位差的分析与算件•定位误差的基本概念•定位误差的分析方法•定位误差的计算方法•定位误差的补偿方法•定位误差的实例分析目录定位误差的定义010203定位误差定位误差分析定位误差计算指工件在夹具或机床上的定位过程中，由于定位不准确引起的工件位置上的偏差。对工件定位过程中产生的误差进行量化和评估的过程。根据工件、夹具和机床的几何参数、运动关系等因素，计算出定位误差的大小。定位误差的分类系统误差由于机床、夹具、刀具等制造、安装或磨损等原因引起的定位误差，具有重复性和规律性。随机误差由于工件、夹具、刀具等受到温度、湿度、振动等环境因素影响而引起的定位误差，具有随机性和不确定性。定位误差的影响因素工件与夹具的配合关系机床的几何精度工件与夹具之间的配合精度和装配关系对定位误差有直接影响。机床的导轨、主轴等部件的制造精度和运动精度对定位误差有重要影响。夹具的设计与制造精度工件的热变形夹具的设计合理性、制造精度以及使用过程中的磨损情况都会影响定位误差。在加工过程中，由于工件受热而产生的变形会导致工件位置的变化，从而影响定位误差。直接测量法总结词直接测量法是一种简单直观的定位误差分析方法，通过直接测量工件或夹具的几何尺寸来计算定位误差。详细描述直接测量法适用于具有简单几何形状和尺寸的工件，通过使用测量工具（如卡尺、千分尺等）直接测量工件或夹具的关键尺寸，并根据设计要求计算定位误差。该方法操作简单，但精度受限于测量工具的精度。比较测量法总结词比较测量法是通过将工件与标准件进行比较来计算定位误差的方法。详细描述比较测量法适用于具有较为复杂几何形状和尺寸的工件，通过将工件与已知精度和尺寸的标准件进行比较，确定工件的几何参数和定位误差。该方法精度较高，但需要高精度的标准件作为参考。间接测量法总结词间接测量法是通过测量工件上多个相关尺寸来计算定位误差的方法。详细描述间接测量法适用于具有多个相关尺寸的复杂工件，通过测量工件上多个关键尺寸，并利用数学模型和计算公式来计算定位误差。该方法精度较高，但需要建立准确的数学模型和进行复杂的计算。修正测量法总结词修正测量法是在直接或比较测量法的基础上，通过修正测量结果来减小定位误差的方法。详细描述修正测量法通常在直接或比较测量法的基础上进行，通过引入修正因子或采用特殊的测量工具和技巧，减小测量结果的误差，从而提高定位误差的计算精度。该方法需要一定的技术水平和经验，但精度较高。按加工尺寸计算定位误差总结词根据加工尺寸计算定位误差是一种常见的定位误差计算方法，通过分析工件和夹具之间的相对位置关系，可以计算出定位误差的大小。详细描述在加工过程中，工件和夹具之间的相对位置关系对加工精度有很大影响。通过测量和分析工件和夹具的尺寸，可以确定工件在夹具中的位置，从而计算出定位误差。这种方法适用于具有明确尺寸要求的加工过程。按夹具调整计算定位误差总结词详细描述按夹具调整计算定位误差是根据夹具调整参数来计算定位误差的方法。通过调整夹具的位置和角度，可以减小定位误差对加工精度的影响。在实际加工过程中，夹具的调整参数对工件的定位精度有很大影响。通过调整夹具的位置和角度，可以减小定位误差，提高加工精度。这种方法需要经验丰富的操作人员进行夹具调整，以保证加工精度。VS按工件尺寸链计算定位误差总结词详细描述按工件尺寸链计算定位误差是一种基于工件尺寸链的定位误差计算方法。通过分析工件尺寸链中各尺寸之间的关系，可以计算出定位误差的大小。工件尺寸链是加工过程中各相关尺寸之间的相互关系。通过分析工件尺寸链中各尺寸之间的关系，可以确定工件在夹具中的位置，从而计算出定位误差。这种方法适用于具有复杂尺寸关系的加工过程。调整法总结词通过调整工件或夹具的位置来减小定位误差的方法。详细描述在加工过程中，通过不断调整工件或夹具的位置，使其逐渐接近正确的位置，以减小定位误差。这种方法适用于加工前对工件进行预调整的情况。试切法总结词通过试切削一小部分材料来检测定位误差的方法。详细描述在加工前，先试切削一小部分材料，然后测量...
