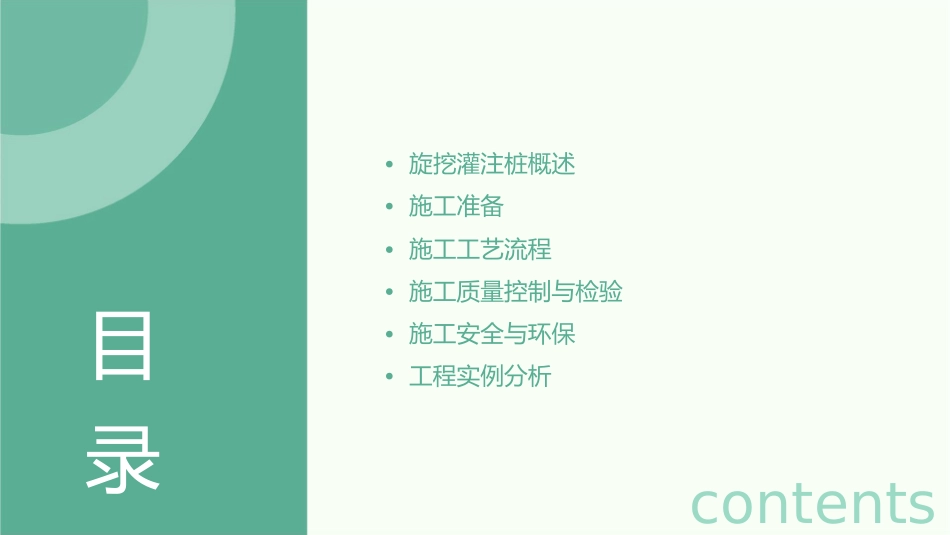

旋挖灌注桩施工详解课件•旋挖灌注桩概述•施工准备•施工工艺流程•施工质量控制与检验•施工安全与环保•工程实例分析目录contents01旋挖灌注桩概述定义和分类定义旋挖灌注桩是一种由旋挖机施工的灌注桩，通过旋挖机挖掘土壤形成桩孔，然后在桩孔中放入钢筋笼并灌注混凝土而成。分类根据施工方式和土质情况，旋挖灌注桩可分为干作业旋挖灌注桩和湿作业旋挖灌注桩。工作原理旋挖机工作原理旋挖机通过切削土壤和泥浆护壁的方式挖掘桩孔，挖掘过程中通过循环泥浆将土渣带出孔口。灌注桩工作原理在挖掘好的桩孔中，放入预先制作好的钢筋笼，然后通过导管向桩孔中灌注混凝土，混凝土在桩孔中逐渐上升并挤出泥浆，最终形成桩身。优势和适用范围优势旋挖灌注桩施工效率高，成孔质量好，对环境影响小，能够适应各种复杂地质条件。适用范围旋挖灌注桩适用于建筑物基础、桥梁基础、路基基础等各类基础工程中。在淤泥质土、粘性土、砂土、碎石土等多种土质中均可施工。02施工准备场地准备地质勘察在施工前，进行地质勘察，了解地层结构、土质类型、地下水位等情况，为设备选择和施工工艺制定提供依据。场地平整施工前需确保施工场地平整，无明显的高低差，以便于机械设备的顺利进出和移动。排水措施根据场地水文情况，制定相应的排水措施，保证施工现场排水畅通，避免积水影响施工进度和质量。设备选择旋挖机选择根据地质勘察结果，选择合适的旋挖机型号和配置，确保满足施工效率和成桩质量要求。辅助设备除了旋挖机外，还需准备相应的辅助设备，如起重机、混凝土搅拌站、钢筋加工设备等，以确保施工流程顺畅。施工材料准备钢材：准备好足够数量且符合规格的钢筋，用于制作桩身的钢筋骨架。混凝土：根据设计要求，选用合适强度等级的混凝土，并确保其质量稳定可靠。其他材料：如膨润土、泥浆等，用于在施工过程中提高成孔稳定性和保护孔壁。在实际施工过程中，施工准备阶段的工作至关重要，它直接关系到后续施工的顺利进行和成桩质量。因此，施工单位应充分重视施工准备工作，确保各项准备工作充分、细致、到位。03施工工艺流程定位与测量定位首先根据设计图纸进行桩位的定位，确保桩位准确，误差在允许范围内。测量采用高精度测量仪器进行桩位的高程和坐标测量，为后续施工提供准确数据。旋挖成孔01020304钻机就位开始旋挖孔壁稳定孔深检测将旋挖钻机准确就位于桩位上，确保稳定不移位。启动钻机，通过钻杆的旋转和挖掘头的切削作用，将土壤或岩石破碎并挖出，形成桩孔。在旋挖过程中，通过注入泥浆或其他稳定液，保持孔壁稳定，防止坍塌。采用测绳或电子测深仪定期检测孔深，确保达到设计要求。钢筋笼安装010203钢筋加工钢筋笼运输钢筋笼安装按照设计要求，在钢筋加工场进行钢筋的加工和焊接，形成钢筋笼。将加工好的钢筋笼运输至桩位附近，准备安装。利用吊车或钻机将钢筋笼吊起，慢慢放入桩孔中，确保位置准确、垂直度符合要求。灌注桩身混凝土混凝土制备灌注混凝土在混凝土搅拌站按照设计要求的配合比进行混凝土的制备。采用导管法或泵送法将混凝土灌注至桩孔中，确保混凝土密实、无气泡。混凝土运输混凝土养护将制备好的混凝土通过混凝土在混凝土灌注完成后，进行养泵车或搅拌运输车送至桩位附近。护措施，如覆盖保湿、温度控制等，确保混凝土强度达到预期。04施工质量控制与检验施工过程质量控制施工人员必须经过专业培训，熟练掌握灌注桩施工技术，并严格遵守施工规范和操作规程。人员素质控制对进场的原材料进行严格检验，包括水泥、砂、石、钢筋等，确保其符合设计要求和国家标准。材料质量控制设备性能控制施工过程监控对施工所用的旋挖机、灌注设备等进行性能检查和维护保养，确保其正常运转和施工质量。对灌注桩施工过程进行全程监控，包括成孔、清孔、钢筋笼安装、混凝土灌注等各个环节，确保施工符合设计要求和规范标准。灌注桩质量检验桩身完整性检验采用低应变或超声波等方法对桩身完整性进行检验，确保桩身无断裂、夹层等缺陷。桩身混凝土强度检验钻取桩身混凝土芯样进行抗压强度试验，确保混凝土强度符合设计要求。桩底沉渣检验通过钻孔取样或超声波等方法检验桩底沉渣厚...
