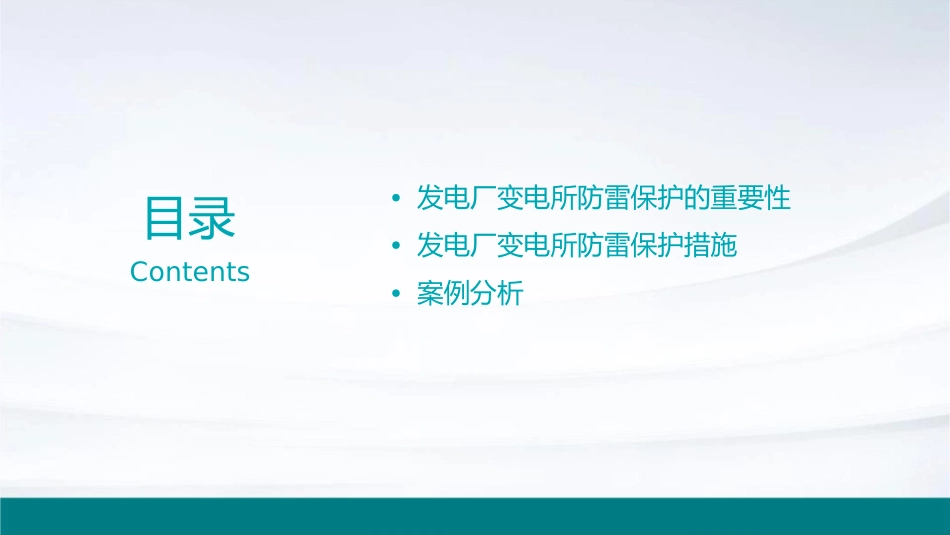

雷击跳闸率发电厂变电所防雷保护课件•发电厂变电所防雷保护的重要性•发电厂变电所防雷保护措施•案例分析目录Contents01雷击跳闸率概述雷击跳闸率的定义01雷击跳闸率是指雷击导致输电线路或变电所开关设备发生跳闸的次数与总雷击次数的比值，是衡量防雷保护效果的重要指标。02跳闸率的高低反映了输电线路或变电所防雷设计的有效性，是评估防雷措施实施效果的重要依据。雷击跳闸率的影响因素010203地理位置土壤电阻率设备接地电阻不同地区的雷电活动强度、频次和持续时间存在差异，直接影响雷击跳闸率的高低。土壤电阻率的大小直接影响雷电流的传播和散流效果，土壤电阻率越高，雷击跳闸率越低。设备接地电阻的大小直接影响雷电流的泄放能力，接地电阻越小，泄流能力越强，雷击跳闸率越低。雷击跳闸率的计算方法为了保证数据的准确性和可靠性，通常需要对数据进行一定的处理和分析，例如排除人为操作失误、设备故障等因素导致的跳闸。雷击跳闸率的计算公式为：雷击跳闸率=（雷击导致的跳闸次数/总雷击次数）×100%。实际应用中，可以通过统计输电线路或变电所的雷击跳闸次数和总雷击次数，按照上述公式计算得出雷击跳闸率。02发电厂变电所防雷保护的重要性保护设备安全雷击对发电厂变电所设备造成损坏雷击产生的过电压和过电流会严重威胁变电所电气设备的安全，可能导致设备损坏甚至引发火灾。保护设备正常运行防雷保护可以有效地抑制雷击对设备的冲击，降低设备故障率，保证电力系统的正常运行。保障电力供应的稳定性雷击可能导致停电雷击造成的设备损坏和跳闸事故，会影响电力供应的稳定性，对工业生产和居民生活造成影响。防雷保护提高供电可靠性通过加强防雷保护措施，可以降低因雷击造成的停电事故，提高电力供应的稳定性和可靠性。降低维护成本减少设备维修成本雷击造成的设备损坏需要耗费大量人力、物力和财力进行维修，加强防雷保护可以降低维修成本。提高设备使用寿命有效的防雷保护可以延长电气设备的使用寿命，降低整体维护成本。03发电厂变电所防雷保护措施安装避雷针避雷针是一种有效的防雷装置，能够吸引雷电并引导电流流入地下，从而保护建筑物和设备免受雷击损害。在发电厂和变电所周围安装避雷针，应选择适当的安装位置，确保覆盖所有设备和建筑物，并尽量减少雷电击中避雷针后产生的电感应和电磁脉冲对周围设备的干扰。接地系统设计接地系统是将电流引入地下的设施，通过将设备与大地连接，能够将雷击产生的电流引入地下，从而避免设备受损。接地系统的设计应考虑地质条件、土壤电阻率等因素，选择适当的接地材料和接地方式，确保接地电阻值符合要求，同时应定期检测和维护接地系统，确保其正常工作。设备防雷保护对发电厂和变电所的重要设备，如变压器、断路器、隔离开关等，应采取防雷保护措施，如加装避雷器、防雷元件等，以防止雷击对设备的损害。对设备的防雷保护应进行全面规划，根据设备的不同特性和需求，选择合适的防雷保护方案，并严格按照方案进行实施和维护。04案例分析某发电厂变电所雷击跳闸事件分析雷击原因分析该地区雷电活动频繁，变电所地理位置较高，且防雷设施不完善。事件概述某发电厂变电所遭受雷击，导致跳闸停运，对当地供电造成影响。设备损坏情况部分电气设备受损，维修费用较高。防雷保护措施的有效性评估现有防雷措施该变电所已采取一定防雷措施，如安装避雷针、避雷线等。有效性评估经过实地勘察和模拟实验，发现现有防雷措施存在漏洞，未能有效降低雷击跳闸率。改进建议与展望改进建议针对现有防雷措施的不足，提出以下改进建议：加强设备接地措施、优化避雷针和避雷线的布局、增设浪涌保护器等。展望随着科技的发展，未来防雷保护技术将更加先进和智能化，如采用雷电预警系统、智能防雷设备等，进一步提高变电所的防雷能力。05结论发电厂变电所防雷保护的重要性和挑战重要性发电厂和变电所是电力系统的核心组成部分，其正常运行对于保障电力供应和社会经济稳定具有重要意义。雷击可能导致设备损坏、停电等严重后果，因此防雷保护至关重要。挑战发电厂和变电所的设备众多、布局复杂，且通常位于空旷地区，增加了雷击的风险。同时...
