计算机组成原理指令周期课件VIP专享VIP免费

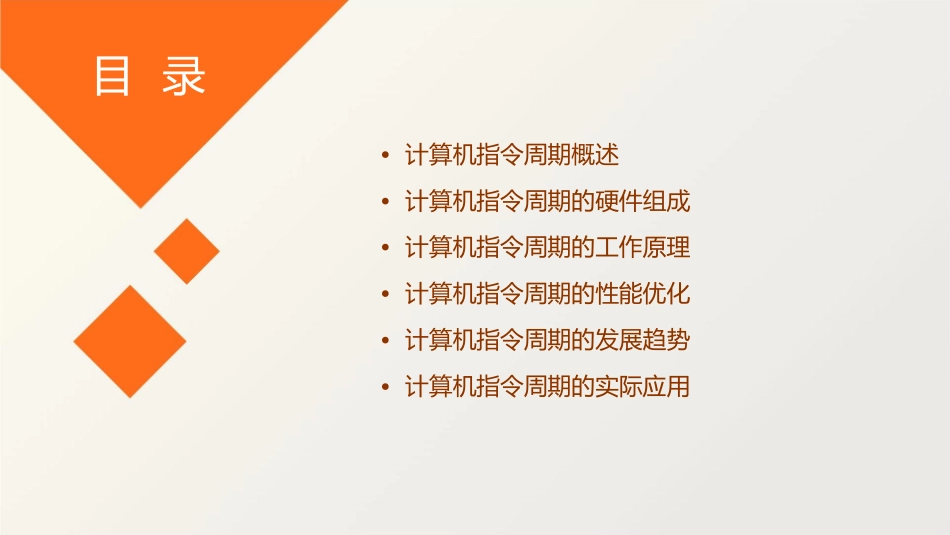

计算机组成原理指令周期课件目录•计算机指令周期概述•计算机指令周期的硬件组成•计算机指令周期的工作原理•计算机指令周期的性能优化•计算机指令周期的发展趋势•计算机指令周期的实际应用计算机指令周期概述01指令周期定义指令周期计算机执行一条指令所需的时间，是衡量计算机性能的重要指标。指令周期的组成取指、解码、执行、访存和写回等阶段。指令周期的重要性优化指令周期提高计算机性能的关键在于优化指令周期，减少指令执行时间。指令周期与计算机性能指令周期越短，计算机性能越高，反之亦然。指令周期的组成部分解码阶段访存阶段对指令进行解码，根据需要访问内存以读取或写入数据。确定操作码和操作数。取指阶段执行阶段写回阶段从内存中取出指令根据操作码执行相应的操作，产生操作结果。将操作结果写回到并存放到CPU的指内存或寄存器中。令寄存器中。计算机指令周期的硬件组成02控制器功能控制器是计算机的指挥中心，负责控制指令周期的执行顺序和时间。组成控制器主要由指令寄存器、控制单元和定时器等组成。工作原理控制器通过读取指令寄存器中的指令，解析并执行相应的操作，控制其他硬件设备协同工作。运算器功能01运算器是计算机中进行算术和逻辑运算的部件。组成02运算器包括算术逻辑单元（ALU）、累加器、寄存器等。工作原理03运算器接收控制器传递的操作码和操作数，执行相应的算术或逻辑运算，并将结果存储在寄存器中。存储器功能存储器是计算机中用于存储数据和程序的部件。组成存储器包括内存储器和外存储器，如RAM、ROM、硬盘等。工作原理存储器根据地址总线上的地址信号，从对应的存储单元中读取或写入数据。输入输出设备功能工作原理输入输出设备根据控制器的指令，将外部数据输入到计算机中，或将计算机中的数据输出到外部环境中。输入输出设备是计算机中用于与外部环境进行信息交换的部件。组成输入输出设备包括键盘、鼠标、显示器、打印机等。计算机指令周期的工作原理03取指阶段内存地址确定要取出的指令在内存中的地址。指令寄存器存储从内存中取出的指令，为后续的指令周期提供指令。取指从内存中取出指令并放入指令寄存器。分析阶段解码操作码将指令寄存器中的指令解码，确定指令的操作码和操作数。指示计算机执行哪种操作的代码。操作数需要执行操作的数据，可以是寄存器、内存地址或立即数。执行阶段执行根据解码后的指令操作码和操作数，执行相应的操作。运算器控制单元进行算术和逻辑运算，产生运算结果。控制指令的执行顺序和协调各部件的工作。存储和回写阶段存储将执行结果存储在寄存器或内存中。回写寄存器将执行结果回写到指令指定的目标寄存器或用于存储中间计算结果或数据。内存地址中。计算机指令周期的性能优化04提高指令执行速度并行处理通过同时执行多个指令，提高处理器的整体效率。这可以通过使用超线程技术、多核处理器或SIMD（单指令多数据流）指令来实现。流水线技术将指令执行过程划分为多个阶段，每个阶段同时处理一个或多个指令，从而提高了指令的执行速度。分支预测通过预测程序中可能的分支路径，提前加载并执行相关指令，减少因分支带来的时间延迟。优化存储器访问速度缓存技术利用缓存存储经常访问的数据和指令，减少对主存的访问。通过合理设计缓存的大小和层次结构，可以显著提高存储器的访问速度。虚拟内存通过将物理内存划分为固定大小的页，并使用页面置换算法来管理内存，使得程序可以像访问连续内存一样访问物理内存，提高了内存的利用率和访问速度。内存优化通过优化数据结构和算法，减少对内存的访问次数和所需内存量，从而提高内存的访问速度。减少输入输出等待时间010203异步I/O缓冲技术直接内存访问（DMA）通过将I/O操作与CPU操作并行执行，减少CPU等待I/O操作完成的时间。异步I/O可以在不阻塞CPU的情况下处理输入输出请求。利用缓冲区暂存数据，减少直接对外部设备进行读写操作的次数。通过合理设置缓冲区的大小和数量，可以减少I/O等待时间。通过使用专门的DMA控制器来处理数据传输，减少CPU对I/O操作的参与，从而提高数据传输的效率。计算机指令周期的发展趋势05向更高速度发展010203提升时钟频...
