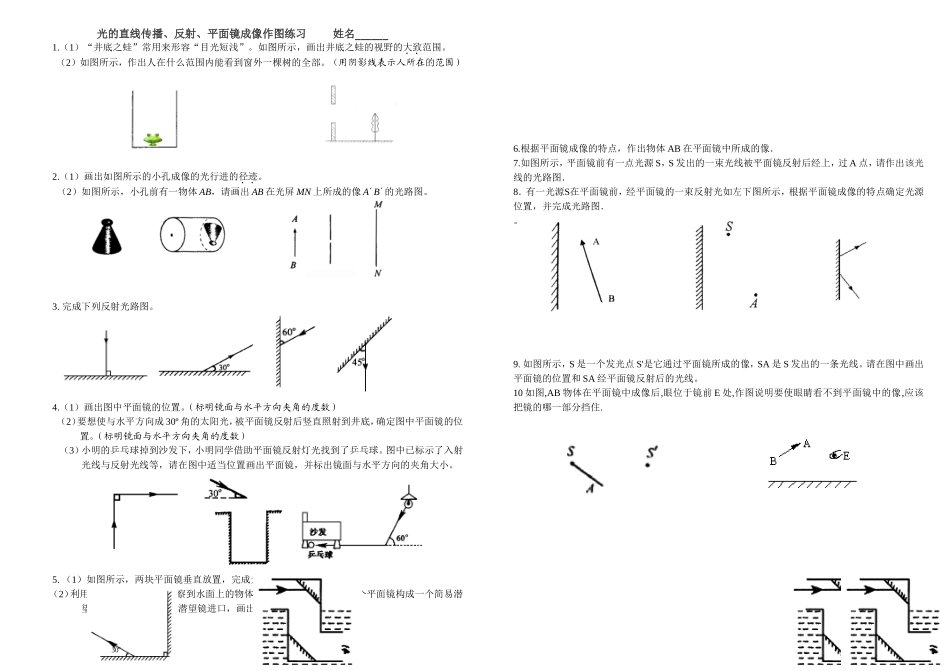

光的直线传播、反射、平面镜成像作图练习姓名______1.（1）“井底之蛙”常用来形容“目光短浅”。如图所示，画出井底之蛙的视野的大致范围。（2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。（用阴影线表示人所在的范围）2.（1）画出如图所示的小孔成像的光行进的径迹。（2）如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A´B´的光路图。3.完成下列反射光路图。4.（1）画出图中平面镜的位置。（标明镜面与水平方向夹角的度数）（2）要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。5.（1）如图所示，两块平面镜垂直放置，完成光路图。（2）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。一束光水平射入潜望镜进口，画出它经过潜望镜的光路。6.根据平面镜成像的特点，作出物体AB在平面镜中所成的像．7.如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图．8．有一光源S在平面镜前，经平面镜的一束反射光如左下图所示，根据平面镜成像的特点确定光源位置，并完成光路图．。9.如图所示，S是一个发光点S'是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置和SA经平面镜反射后的光线。10如图,AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像,应该把镜的哪一部分挡住.30º
