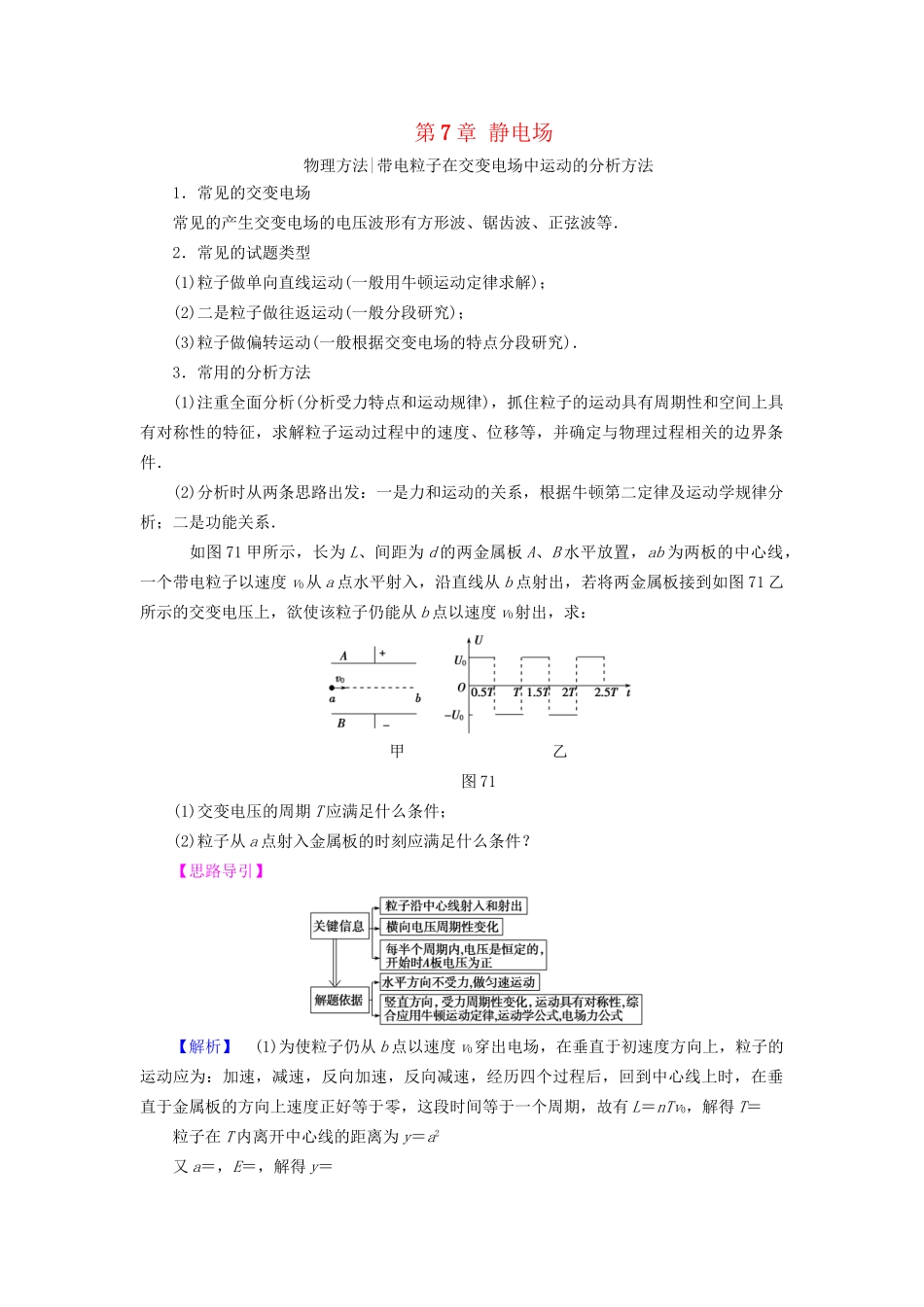

第7章静电场物理方法|带电粒子在交变电场中运动的分析方法1．常见的交变电场常见的产生交变电场的电压波形有方形波、锯齿波、正弦波等．2．常见的试题类型(1)粒子做单向直线运动(一般用牛顿运动定律求解)；(2)二是粒子做往返运动(一般分段研究)；(3)粒子做偏转运动(一般根据交变电场的特点分段研究)．3．常用的分析方法(1)注重全面分析(分析受力特点和运动规律)，抓住粒子的运动具有周期性和空间上具有对称性的特征，求解粒子运动过程中的速度、位移等，并确定与物理过程相关的边界条件．(2)分析时从两条思路出发：一是力和运动的关系，根据牛顿第二定律及运动学规律分析；二是功能关系．如图71甲所示，长为L、间距为d的两金属板A、B水平放置，ab为两板的中心线，一个带电粒子以速度v0从a点水平射入，沿直线从b点射出，若将两金属板接到如图71乙所示的交变电压上，欲使该粒子仍能从b点以速度v0射出，求：甲乙图71(1)交变电压的周期T应满足什么条件；(2)粒子从a点射入金属板的时刻应满足什么条件？【思路导引】【解析】(1)为使粒子仍从b点以速度v0穿出电场，在垂直于初速度方向上，粒子的运动应为：加速，减速，反向加速，反向减速，经历四个过程后，回到中心线上时，在垂直于金属板的方向上速度正好等于零，这段时间等于一个周期，故有L＝nTv0，解得T＝粒子在T内离开中心线的距离为y＝a2又a＝，E＝，解得y＝在运动过程中离开中心线的最大距离为ym＝2y＝粒子不撞击金属板，应有ym≤d解得T≤2d故n≥，即n取大于等于的整数．所以粒子的周期应满足的条件为T＝，其中n取大于等于的整数．(2)粒子进入电场的时间应为T，T，T…，故粒子进入电场的时间为t＝T(n＝1,2,3…)．【答案】(1)T＝，其中n取大于等于的整数(2)t＝T(n＝1,2,3…)[突破训练]1．(2017·南阳月考)如图72甲所示，两块水平平行放置的导电板，板距为d，大量电子(质量为m，电荷量为e)连续不断地从中点O沿与极板平行的OO′方向射入两板之间，当两板不带电时，这些电子通过两板之间的时间为3t0，当在两板间加如图乙所示的周期为2t0、幅值恒为U0的周期性电压时，所有的电子均能从两板间通过(不计重力)．求这些电子穿过平行板时距OO′的最大距离和最小距离．图72【解析】以电场力的方向为正方向，画出电子在t＝0、t＝t0时刻进入电场后，沿电场力的方向的速度vy随时间变化的vyt图象如图a和b所示ab电场强度E＝，电子的加速度a＝＝由图甲中vy1＝at0＝，vy2＝a×2t0＝由图甲可得电子的最大侧移ymax＝t0＋vy1t0＋t0＝由图乙可得电子的最小侧移ymin＝t0＋vy1t0＝【答案】高考热点1|描述电场性质物理量的综合问题电场强度、电势、电势差、电势能的比较电场强度电势电势差电势能定义式E＝φ＝(Ep为电荷的电势能)UAB＝φA－φB——决定因素电场强度由电场本身决定，与试探电荷无关电势由电场本身决定，与试探电荷无关，其大小与参考点的选取有关，有相对性由电场本身的两点间差异决定，与试探电荷无关，与参考点的选取无关由电荷量和该点电势二者共同决定，与参考点的选取有关联系匀强电场中UAB＝Ed(d为A、B间沿电场强度方向上的距离)；电势沿着电场强度方向降低最快：UAB＝φA－φB；φ＝；UAB＝；WAB＝－ΔEp＝EpA－EpB如图73所示，甲、乙两图中分别有等量同种电荷A1、B1和等量异种电荷A2、B2.在甲图中电荷A1、B1的电场中，a1、O1、b1在点电荷A1、B1的连线上，c1、O1、d1在A1、B1连线的中垂线上，且O1a1＝O1b1＝O1c1＝O1d1；在乙图中电荷A2、B2的电场中同样也存在这些点，它们分别用a2、O2、b2和c2、O2、d2表示，且O2a2＝O2b2＝O2c2＝O2d2.则()甲乙图73A．a1、b1两点的场强相同，电势相同B．c1、d1两点的场强相同，电势相同C．a2、b2两点的场强相同，电势相同D．c2、d2两点的场强相同，电势相同D[a1、b1两点的场强方向不同，一个向右，一个向左，选项A错误；c1、d1两点的场强方向不同，一个向上，一个向下，选项B错误；a2、b2两点的电势不同，a2点的电势高于b2点的电势，选项C错误；c2、d2两点的场强、电势都相同，选项D正确．][突破训练]2．如图74所示，在空间直角坐标系Oxyz中，A、B、C、D四个点的坐标分别为(L,0,0)、(0，L,0)、(0,0，L)...
