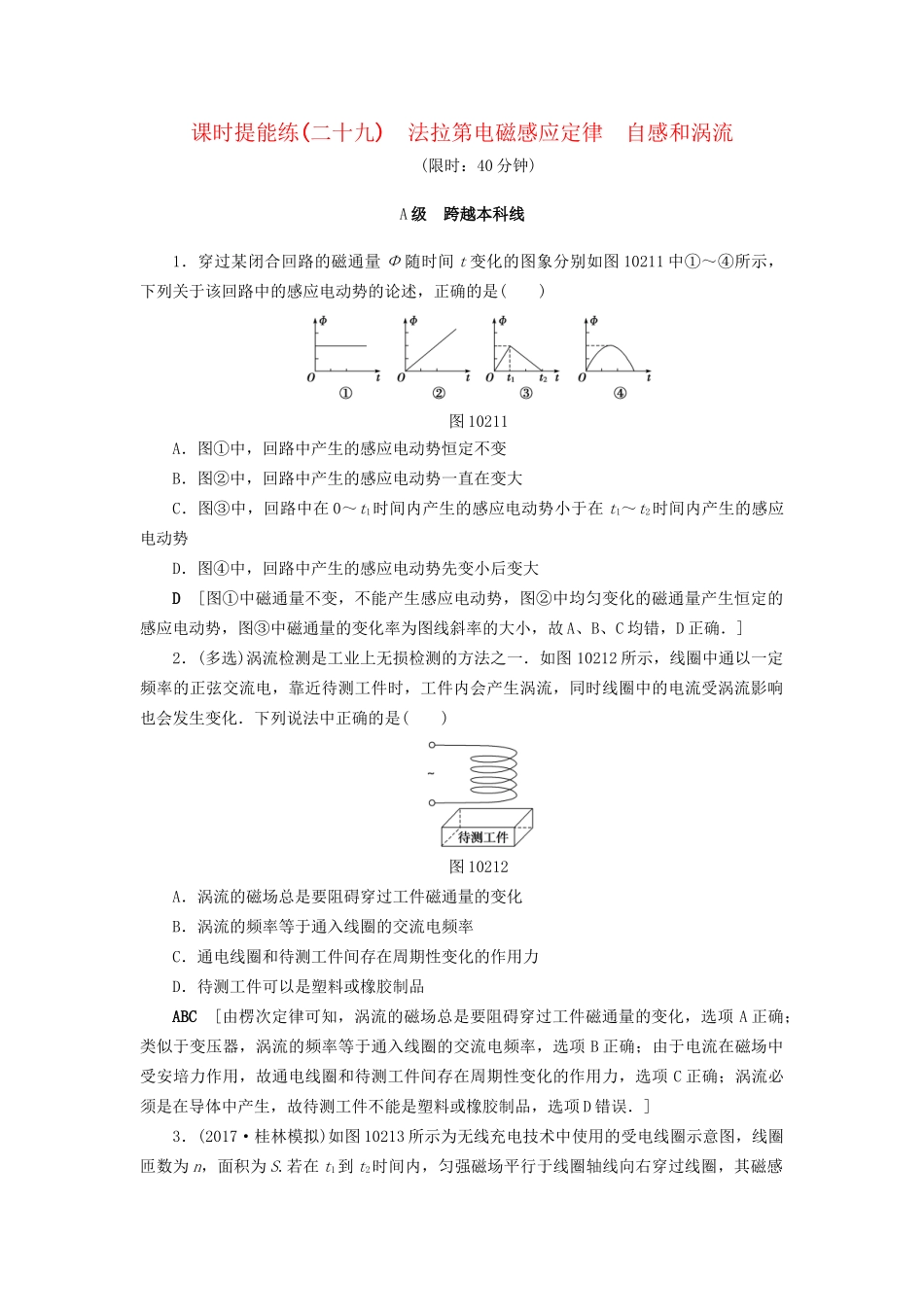

课时提能练(二十九)法拉第电磁感应定律自感和涡流(限时：40分钟)A级跨越本科线1．穿过某闭合回路的磁通量Φ随时间t变化的图象分别如图10211中①～④所示，下列关于该回路中的感应电动势的论述，正确的是()图10211A．图①中，回路中产生的感应电动势恒定不变B．图②中，回路中产生的感应电动势一直在变大C．图③中，回路中在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势D．图④中，回路中产生的感应电动势先变小后变大D[图①中磁通量不变，不能产生感应电动势，图②中均匀变化的磁通量产生恒定的感应电动势，图③中磁通量的变化率为图线斜率的大小，故A、B、C均错，D正确．]2．(多选)涡流检测是工业上无损检测的方法之一．如图10212所示，线圈中通以一定频率的正弦交流电，靠近待测工件时，工件内会产生涡流，同时线圈中的电流受涡流影响也会发生变化．下列说法中正确的是()图10212A．涡流的磁场总是要阻碍穿过工件磁通量的变化B．涡流的频率等于通入线圈的交流电频率C．通电线圈和待测工件间存在周期性变化的作用力D．待测工件可以是塑料或橡胶制品ABC[由楞次定律可知，涡流的磁场总是要阻碍穿过工件磁通量的变化，选项A正确；类似于变压器，涡流的频率等于通入线圈的交流电频率，选项B正确；由于电流在磁场中受安培力作用，故通电线圈和待测工件间存在周期性变化的作用力，选项C正确；涡流必须是在导体中产生，故待测工件不能是塑料或橡胶制品，选项D错误．]3．(2017·桂林模拟)如图10213所示为无线充电技术中使用的受电线圈示意图，线圈匝数为n，面积为S.若在t1到t2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B开始均匀增加，该段时间线圈两端a和b之间的电势差为－U，则在t2时刻磁感应强度大小B′为()图10213A．－＋BB．－BC.D．＋BD[根据题述，磁感应强度大小由B开始均匀增加，设磁感应强度变化率为，在t2时刻磁感应强度的大小可以表示为B′＝B＋(t2－t1)．根据法拉第电磁感应定律，E＝n＝nS，而E＝U，联立解得B′＝B＋(t2－t1)，选项D正确．]4．(2016·浙江高考)如图10214所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长la＝3lb，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则()图10214A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1C．a、b线圈中感应电流之比为3∶4D．a、b线圈中电功率之比为3∶1B[当磁感应强度变大时，由楞次定律知，线圈中感应电流的磁场方向垂直纸面向外，由安培定则知，线圈内产生逆时针方向的感应电流，选项A错误；由法拉第电磁感应定律E＝S及Sa∶Sb＝9∶1知，Ea＝9Eb，选项B正确；由R＝ρ知两线圈的电阻关系为Ra＝3Rb，其感应电流之比为Ia∶Ib＝3∶1，选项C错误；两线圈的电功率之比为Pa∶Pb＝EaIa∶EbIb＝27∶1，选项D错误．]5．(2017·承德模拟)如图10215所示的电路中，L为电阻很小的线圈，G1和G2为零点在表盘中央的相同的电流表．开始时开关S闭合，电流表G1指针偏向右方，现将开关S断开，则将出现的现象是()【导学号：92492372】图10215A．G1和G2指针都立即回到零点B．G1指针立即回到零点，而G2指针缓慢地回到零点C．G1指针缓慢回到零点，而G2指针先立即偏向右方，然后缓慢地回到零点D．G1指针立即偏向左方，然后缓慢地回到零点，而G2指针缓慢地回到零点D[当开关断开时，通过线圈L的电流变小，导致线圈中产生瞬间感应电动势，从而阻碍原电流的变小，使得G2指针缓慢地回到零点，而流过G1的电流方向与开始时电流方向相反，所以G1指针立即偏向左方，然后缓慢地回到零点．故选项D正确．]6．(多选)如图10216所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界，OO′为其对称轴．一导线折成边长为l的正方形闭合回路abcd，回路在纸面内以恒定速度v0向右运动，当运动到关于OO′对称的位置时()图10216A．穿过回路的磁通量为零B．回路中感应电动势大小为2Blv0C．回路中感应电流的方向为顺时针方向D．回路中ab边与cd边所受安培力方向相同ABD[由题意知，穿过闭合回路的磁通量Φ＝0，A正...
