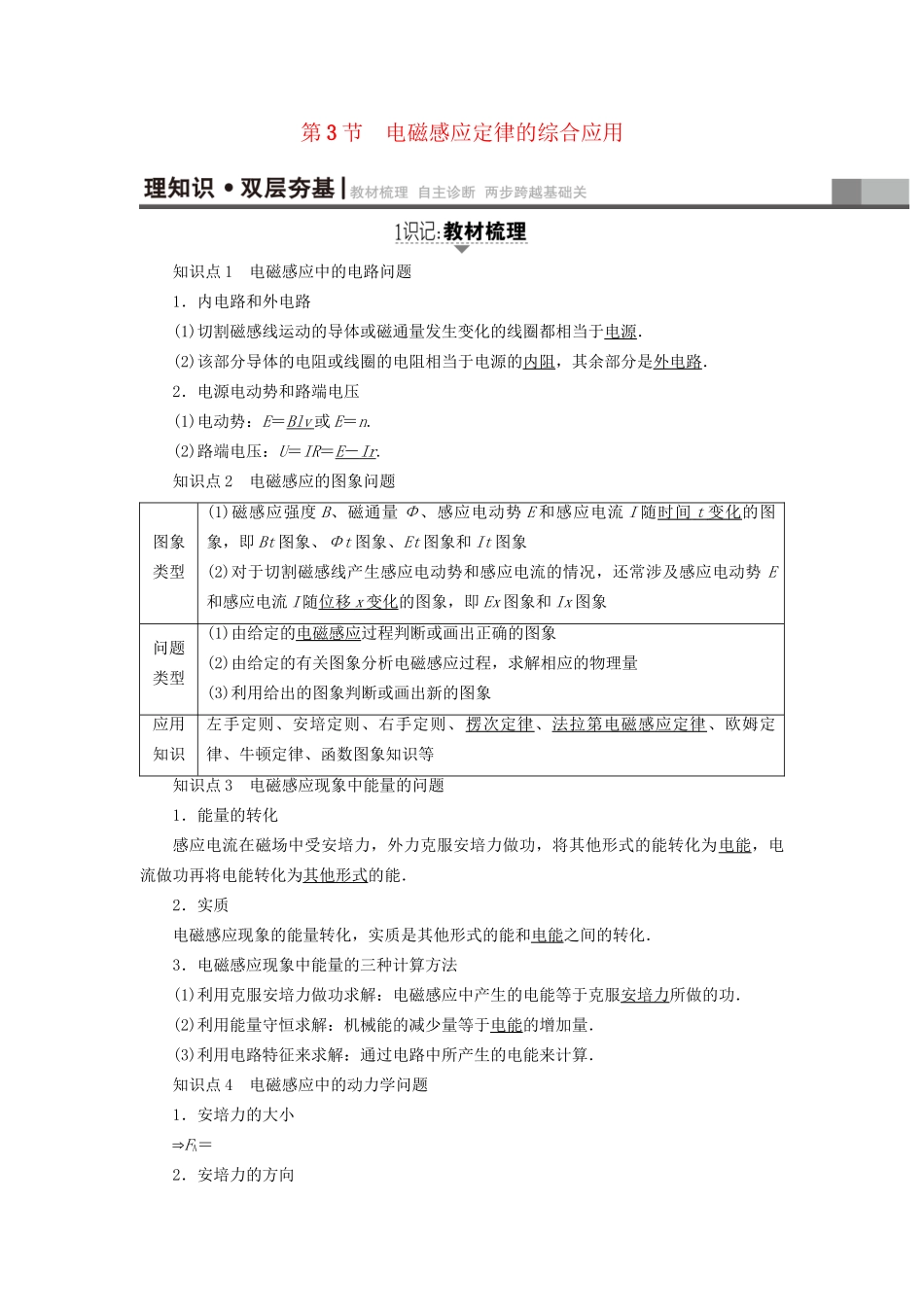

第3节电磁感应定律的综合应用知识点1电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电路．2．电源电动势和路端电压(1)电动势：E＝Blv或E＝n.(2)路端电压：U＝IR＝E－Ir.知识点2电磁感应的图象问题图象类型(1)磁感应强度B、磁通量Φ、感应电动势E和感应电流I随时间t变化的图象，即Bt图象、Φt图象、Et图象和It图象(2)对于切割磁感线产生感应电动势和感应电流的情况，还常涉及感应电动势E和感应电流I随位移x变化的图象，即Ex图象和Ix图象问题类型(1)由给定的电磁感应过程判断或画出正确的图象(2)由给定的有关图象分析电磁感应过程，求解相应的物理量(3)利用给出的图象判断或画出新的图象应用知识左手定则、安培定则、右手定则、楞次定律、法拉第电磁感应定律、欧姆定律、牛顿定律、函数图象知识等知识点3电磁感应现象中能量的问题1．能量的转化感应电流在磁场中受安培力，外力克服安培力做功，将其他形式的能转化为电能，电流做功再将电能转化为其他形式的能．2．实质电磁感应现象的能量转化，实质是其他形式的能和电能之间的转化．3．电磁感应现象中能量的三种计算方法(1)利用克服安培力做功求解：电磁感应中产生的电能等于克服安培力所做的功．(2)利用能量守恒求解：机械能的减少量等于电能的增加量．(3)利用电路特征来求解：通过电路中所产生的电能来计算．知识点4电磁感应中的动力学问题1．安培力的大小⇒FA＝2．安培力的方向(1)用左手定则判断：先用右手定则判断感应电流的方向，再用左手定则判定安培力的方向．(2)用楞次定律判断：安培力的方向一定与导体切割磁感线的运动方向相反．3．安培力参与物体的运动导体棒(或线框)在安培力和其他力的作用下，可以做加速运动、减速运动、匀速运动、静止或做其他类型的运动，可应用动能定理、牛顿运动定律等规律解题．1．正误判断(1)闭合电路的欧姆定律同样适用于电磁感应电路．(√)(2)“”相当于电源的导体棒两端的电压一定等于电源的电动势．(×)(3)电流一定从高电势流向低电势．(×)(4)在有安培力的作用下，导体棒不能做加速运动．(×)(5)电路中的电能增加，外力一定克服安培力做了功．(√)2．[电磁感应中的动力学问题]如图1031所示，在一匀强磁场中有一U型导线框bacd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可以在ab、cd上无摩擦地滑动，杆ef及线框中导体的电阻都可不计．开始时，给ef一个向右的初速度，则()图1031A．ef将减速向右运动，但不是匀减速B．ef将匀减速向右运动，最后静止C．ef将匀速向右运动D．ef将做往复运动A[杆ef向右运动，所受安培力F＝BIl＝Bl·＝，方向向左，故杆做减速运动；v减小，F减小，杆做加速度逐渐减小的减速运动，A正确．]3．[电磁感应中的功能关系]如图1032所示，用粗细相同的铜丝做成边长分别为L和2L的两只闭合线框a和b，以相同的速度从磁感应强度为B的匀强磁场区域中匀速地拉到磁场外，若外力对环做的功分别为Wa、Wb，则Wa∶Wb为()【导学号：92492374】图1032A．1∶4B．1∶2C．1∶1D．不能确定A[根据能量守恒可知，外力做的功等于产生的电能，而产生的电能又全部转化为焦耳热，则Wa＝Qa＝·，Wb＝Qb＝·，由电阻定律知Rb＝2Ra，故Wa∶Wb＝1∶4，A正确．]4．[电磁感应中的图象问题]矩形导线框abcd如图1033甲所示放在匀强磁场中，磁感线方向与线框平面垂直，磁感应强度B随时间变化的图象如图乙所示．t＝0时刻，磁感应强度的方向垂直纸面向里．若规定导线框中感应电流沿逆时针方向为正，则在0～4s时间内，线框中的感应电流I以及线框的ab边所受安培力F随时间变化的图象为(安培力取向上为正方向)()图1033C[由法拉第电磁感应定律E＝＝S及图象可知，感应电动势E大小不变，电流大小也不变，A项错；由闭合电路欧姆定律I＝及安培力公式F＝BIL可知，安培力与磁感应强度成正比，D项错；由楞次定律可知，0～2s内感应电流方向为顺时针方向，2～4s为逆时针方向，B项错；由左手定则可知，第1s和第3s安培力竖直向上，第2s和第4s安培力竖直向下，C项正确...
