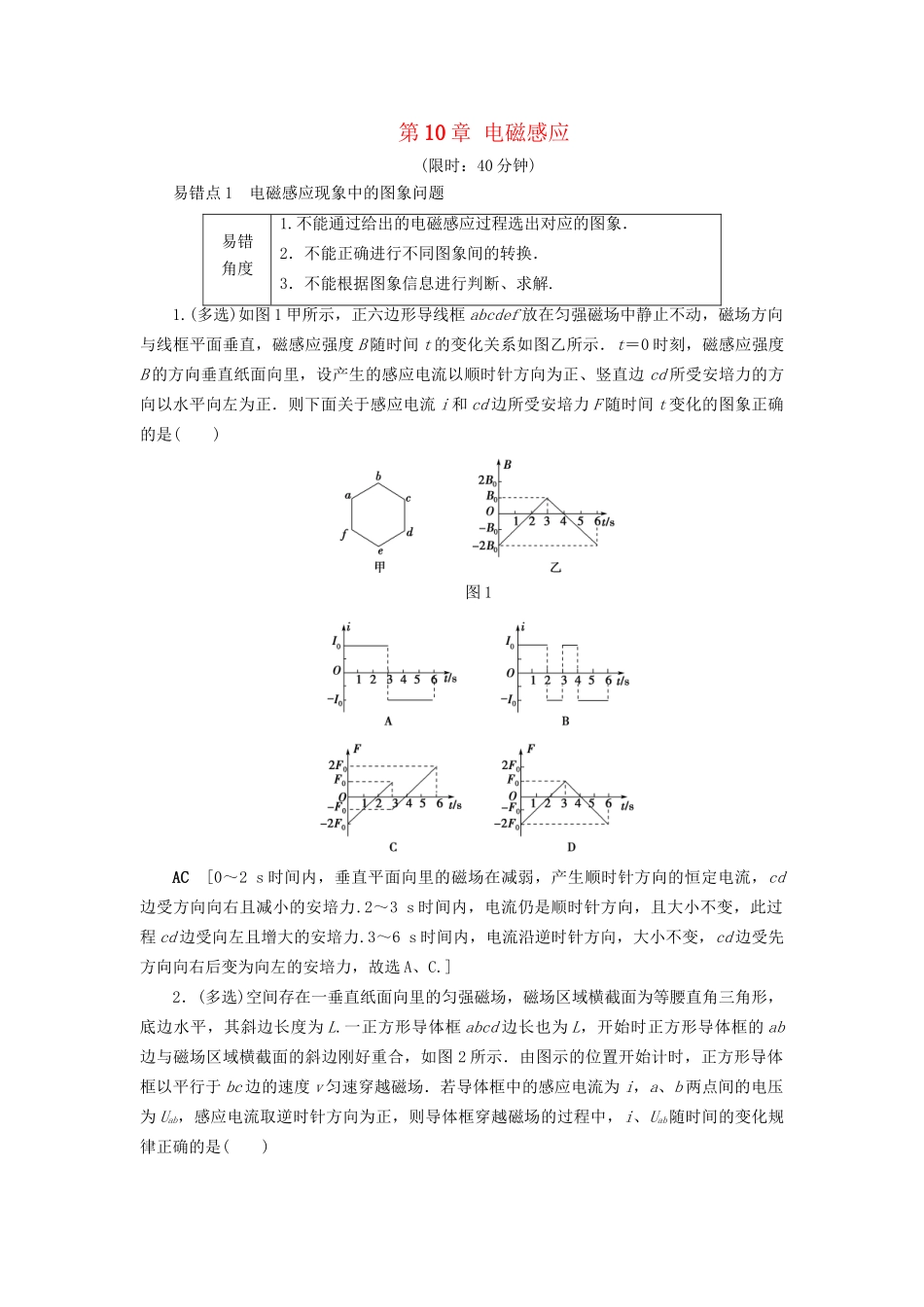

第10章电磁感应(限时：40分钟)易错点1电磁感应现象中的图象问题易错角度1.不能通过给出的电磁感应过程选出对应的图象．2．不能正确进行不同图象间的转换．3．不能根据图象信息进行判断、求解.1.(多选)如图1甲所示，正六边形导线框abcdef放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t＝0时刻，磁感应强度B的方向垂直纸面向里，设产生的感应电流以顺时针方向为正、竖直边cd所受安培力的方向以水平向左为正．则下面关于感应电流i和cd边所受安培力F随时间t变化的图象正确的是()图1AC[0～2s时间内，垂直平面向里的磁场在减弱，产生顺时针方向的恒定电流，cd边受方向向右且减小的安培力.2～3s时间内，电流仍是顺时针方向，且大小不变，此过程cd边受向左且增大的安培力.3～6s时间内，电流沿逆时针方向，大小不变，cd边受先方向向右后变为向左的安培力，故选A、C.]2．(多选)空间存在一垂直纸面向里的匀强磁场，磁场区域横截面为等腰直角三角形，底边水平，其斜边长度为L.一正方形导体框abcd边长也为L，开始时正方形导体框的ab边与磁场区域横截面的斜边刚好重合，如图2所示．由图示的位置开始计时，正方形导体框以平行于bc边的速度v匀速穿越磁场．若导体框中的感应电流为i，a、b两点间的电压为Uab，感应电流取逆时针方向为正，则导体框穿越磁场的过程中，i、Uab随时间的变化规律正确的是()图2AD[在ab边到e点的过程中，ab边切割磁感线的有效长度减小，则感应电动势逐渐减小，感应电流沿逆时针方向，a、b两点间的电压Uab为负值，大小为电动势的且均匀减小，ab边越过e点后，在cd边接触磁场之前，线框中磁通量不变，没有感应电动势和感应电流；之后，cd边切割磁感线，产生顺时针感应电流并逐渐减小，Uab仍为负值，大小等于感应电动势的，选项A、D正确，选项B、C错误．]3．(多选)(2017·黄冈模拟)如图3所示，M、N为同一水平面内的两条平行长导轨，左端串联电阻R，金属杆ab垂直导轨放置，杆和导轨的电阻不计，且杆与导轨间无摩擦，整个装置处于竖直方向的匀强磁场中，现对金属杆ab施加一个与杆垂直的水平向右的恒力F，使杆从静止开始运动．在运动过程中，杆的速度大小为v，杆所受安培力为F安，R中的电流为I，R上消耗的总能量为E总，则下列关于v、F安、I、E总随时间变化的图象可能正确的是()图3AD[由于金属杆切割磁感线产生感应电动势和感应电流，受到随速度增大的安培力作用，所以金属杆做加速度逐渐减小的加速运动，当安培力增大到等于水平方向的恒力F时，金属杆做匀速直线运动，选项A所示的速度v随时间变化的图象正确．金属杆切割磁感线产生的感应电动势E＝BLv，感应电流I＝＝，感应电流与速度v成正比，感应电流随时间变化的图线与选项A所示vt图线类似，选项C错误．杆所受安培力F安＝BIL＝，F安随时间变化的图线与速度v随时间变化的图线类似，选项B错误．由功能关系，开始时水平方向的恒力F做的功一部分使金属杆动能增大，另一部分转化为电能，被电阻R消耗掉；当金属杆匀速运动后，水平方向的恒力F做的功等于R上消耗的能量；因此R上消耗的总能量E总随时间变化的图象可能是D.]易错点2电磁感应现象中的运动分析和能量转换易错角度1.受力分析有遗漏，运动分析不清楚．2．能量转换分析不周全，可能忘记某种形式的能量.4.(多选)(2017·襄阳模拟)如图4两根足够长光滑平行金属导轨PP′、QQ′倾斜放置匀强磁场垂直于导轨平面向上，导轨的上端与水平放置的两金属板M、N相连，板间距离足够大，板间有一带电微粒，金属棒ab水平跨放在导轨上，下滑过程中与导轨接触良好．现在同时由静止释放带电微粒和金属棒ab，则()图4A．金属棒ab一直加速下滑B．金属棒ab最终可能匀速下滑C．金属棒ab下滑过程中M板电势高于N板电势D．带电微粒可能先向N板运动后向M板运动ACD[根据牛顿第二定律有mgsinθ－BIl＝ma，而I＝，Δq＝CΔU，ΔU＝BlΔv，Δv＝aΔt，联立解得a＝，因而金属棒将做匀加速运动，选项A正确，B错误；ab棒切割磁感线，相当于电源，a端相当于电源正极，因而M板带正电，N板带负电，选项C正确；若带电粒子带负电，在重力和电场力的作用下，可能先向下运动然后...
