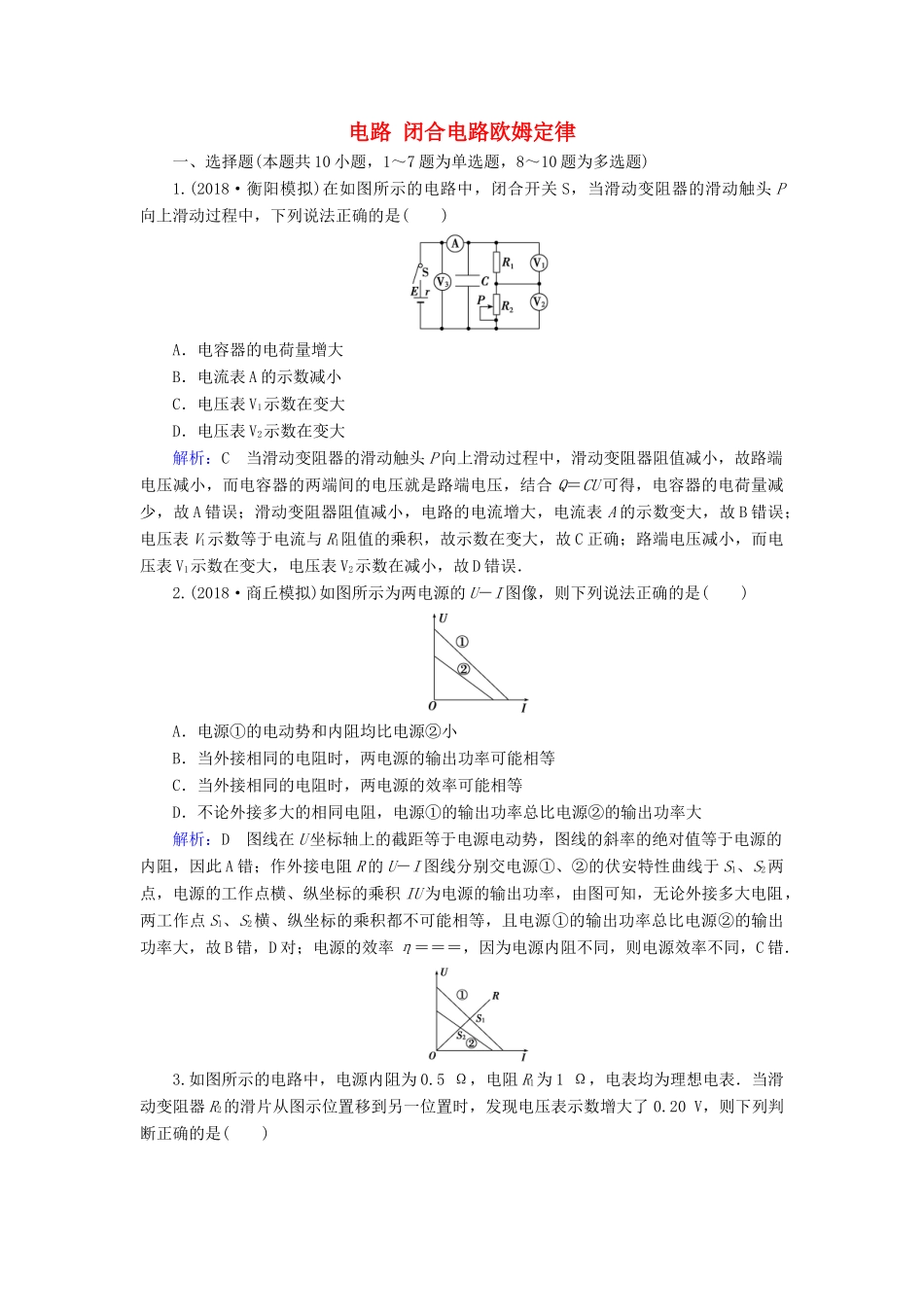

电路闭合电路欧姆定律一、选择题(本题共10小题，1～7题为单选题，8～10题为多选题)1.(2018·衡阳模拟)在如图所示的电路中，闭合开关S，当滑动变阻器的滑动触头P向上滑动过程中，下列说法正确的是()A．电容器的电荷量增大B．电流表A的示数减小C．电压表V1示数在变大D．电压表V2示数在变大解析：C当滑动变阻器的滑动触头P向上滑动过程中，滑动变阻器阻值减小，故路端电压减小，而电容器的两端间的电压就是路端电压，结合Q＝CU可得，电容器的电荷量减少，故A错误；滑动变阻器阻值减小，电路的电流增大，电流表A的示数变大，故B错误；电压表V1示数等于电流与R1阻值的乘积，故示数在变大，故C正确；路端电压减小，而电压表V1示数在变大，电压表V2示数在减小，故D错误．2.(2018·商丘模拟)如图所示为两电源的U－I图像，则下列说法正确的是()A．电源①的电动势和内阻均比电源②小B．当外接相同的电阻时，两电源的输出功率可能相等C．当外接相同的电阻时，两电源的效率可能相等D．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大解析：D图线在U坐标轴上的截距等于电源电动势，图线的斜率的绝对值等于电源的内阻，因此A错；作外接电阻R的U－I图线分别交电源①、②的伏安特性曲线于S1、S2两点，电源的工作点横、纵坐标的乘积IU为电源的输出功率，由图可知，无论外接多大电阻，两工作点S1、S2横、纵坐标的乘积都不可能相等，且电源①的输出功率总比电源②的输出功率大，故B错，D对；电源的效率η＝＝＝，因为电源内阻不同，则电源效率不同，C错．3.如图所示的电路中，电源内阻为0.5Ω，电阻R1为1Ω，电表均为理想电表．当滑动变阻器R2的滑片从图示位置移到另一位置时，发现电压表示数增大了0.20V，则下列判断正确的是()A．电流表示数增大了0.40AB．滑动变阻器的滑片是向下移动的C．电压表示数增大了0.60VD．滑动变阻器接入电路中的阻值增大了1.5Ω解析：C路端电压的变化量ΔU1与回路电流变化量ΔI的比值等于电源内阻，即＝r，因此有ΔI＝＝0.40A，由于路端电压增大，则回路电流减小，A错误；回路电流减小则电路总电阻增大，因此滑动变阻器的滑片是向上移动的，B错误；回路电流减小，则R1和r分得的电压减小，减小量为ΔI(r＋R1)＝0.6V，故电压表的示数增大了0.6V，C正确；＝1.5Ω＝r＋R1，并不能确定滑动变阻器R2的变化量，D错误．4.如图所示，电源输出的电压恒为6V，当开关闭合后，灯L1、L2均不亮，用多用电表的电压挡测得电路中各部分的电压分别是Uad＝Ubd＝6V，Uab＝Ubc＝0V，由此可以判断出造成电路故障的原因是()A．开关S接触不良B．灯L1、L2的灯丝都断了C．滑动变阻器R开路D．L1、L2中有一个灯丝断了解析：C闭合开关后，两个小灯泡均不发光，说明电路为断路，电压表测得ad与bd两点间的电压均为6V，说明L2没故障，bd间有断路．Uab＝0V，也说明bd间有断路；Ubc＝0V，则说明ab或cd有断路；故只能是滑动变阻器开路．5.(2018·河南豫南九校联考)如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，二极管D为理想二极管，平行板电容器C的极板水平放置，闭合开关S，电路达到稳定时，带电油滴悬浮在两极板之间处于静止状态，下列操作中，油滴不能保持静止的有()A．只增大R1的阻值B．只增大R2的阻值C．只增大两板间的距离D．只断开开关S解析：A电路稳定时，电容器两端的电压等于路端电压，增大R1的阻值，路端电压增大，所以电容器两端的电压增大，故两极板间的电场强度增大，油滴向上运动，选项A正确；只增大R2的阻值，对电路的电压、电流没有影响，所以油滴仍保持静止状态，选项B错误；增大两板间的距离，根据公式C＝可知电容减小，电荷量减小，但是由于二极管的存在，电容器不能放电，故电荷量仍保持不变，而E＝＝＝，可知两极板间的电场强度不变，所以油滴仍保持静止，选项C错误；断开开关，电容器充电完毕，但不能放电，所以电容器两极板间的电压恒定不变，电场强度不变，所以油滴仍保持静止，选项D错误．6.在如图所示的电路中，电源的电动势为E，内阻为r，灯泡L的电阻大于电源的内阻r.闭合开关S，在滑动变阻器的滑片P由a向b移动的过程中，下列各物理量的变化情况正确的...
