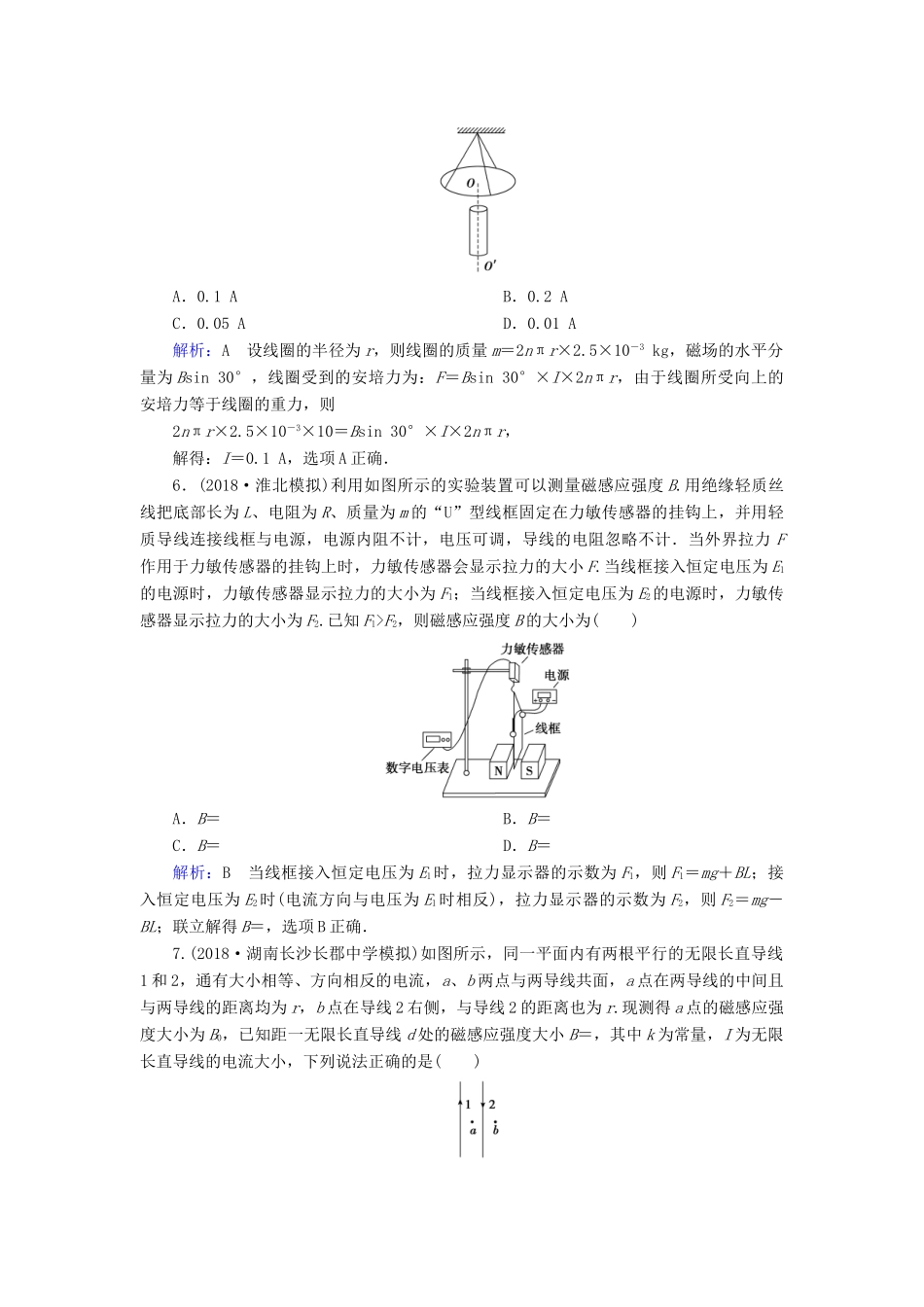

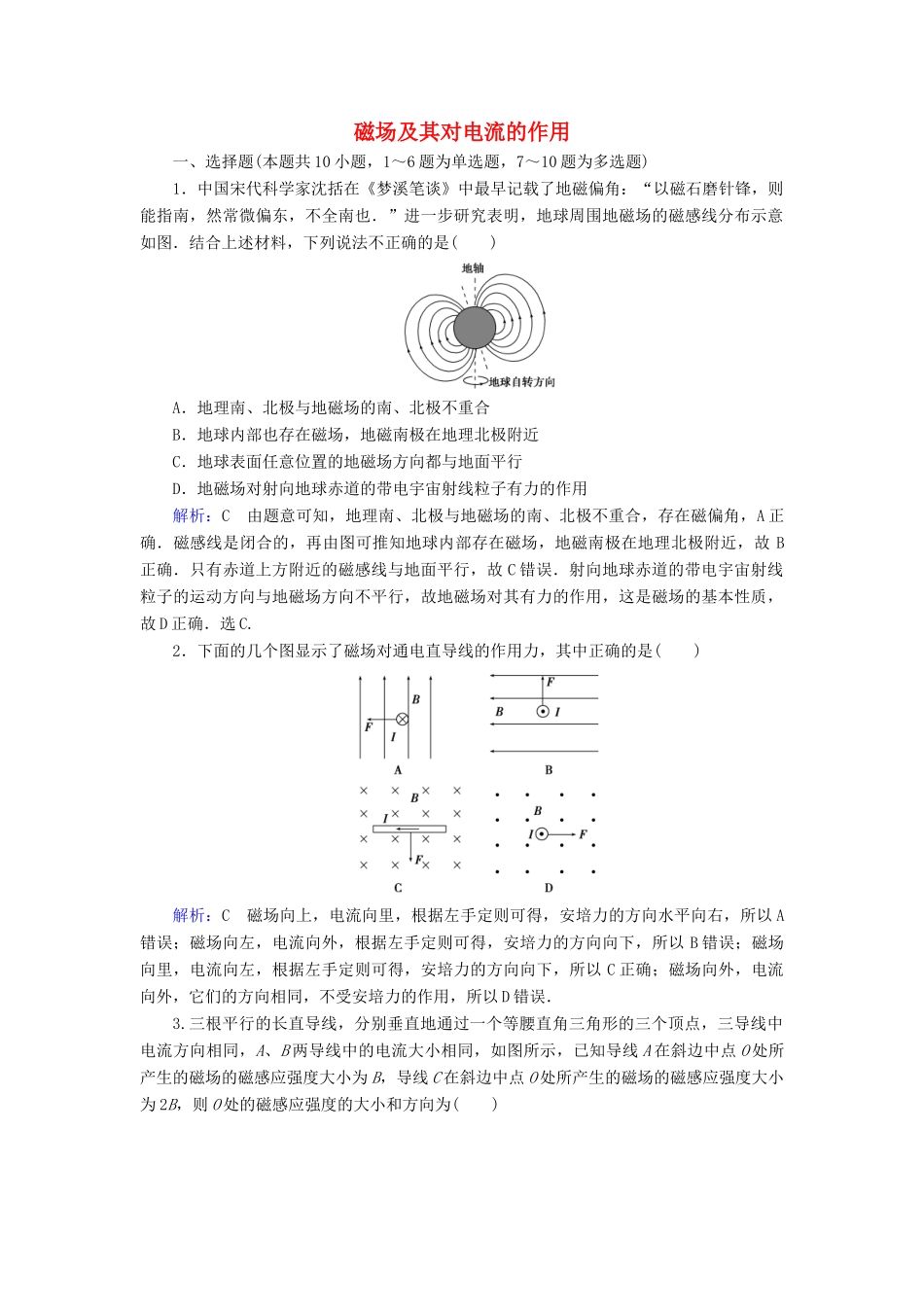

磁场及其对电流的作用一、选择题(本题共10小题，1～6题为单选题，7～10题为多选题)1．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图．结合上述材料，下列说法不正确的是()A．地理南、北极与地磁场的南、北极不重合B．地球内部也存在磁场，地磁南极在地理北极附近C．地球表面任意位置的地磁场方向都与地面平行D．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用解析：C由题意可知，地理南、北极与地磁场的南、北极不重合，存在磁偏角，A正确．磁感线是闭合的，再由图可推知地球内部存在磁场，地磁南极在地理北极附近，故B正确．只有赤道上方附近的磁感线与地面平行，故C错误．射向地球赤道的带电宇宙射线粒子的运动方向与地磁场方向不平行，故地磁场对其有力的作用，这是磁场的基本性质，故D正确．选C.2．下面的几个图显示了磁场对通电直导线的作用力，其中正确的是()解析：C磁场向上，电流向里，根据左手定则可得，安培力的方向水平向右，所以A错误；磁场向左，电流向外，根据左手定则可得，安培力的方向向下，所以B错误；磁场向里，电流向左，根据左手定则可得，安培力的方向向下，所以C正确；磁场向外，电流向外，它们的方向相同，不受安培力的作用，所以D错误．3.三根平行的长直导线，分别垂直地通过一个等腰直角三角形的三个顶点，三导线中电流方向相同，A、B两导线中的电流大小相同，如图所示，已知导线A在斜边中点O处所产生的磁场的磁感应强度大小为B，导线C在斜边中点O处所产生的磁场的磁感应强度大小为2B，则O处的磁感应强度的大小和方向为()A．大小为B，方向沿OA方向B．大小为2B，方向竖直向下C．大小为2B，方向沿OB方向D．大小为2B，方向沿OA方向解析：D由安培定则知导线A、B在O处所产生的磁感应强度大小相等，方向相反，相互抵消，所以O处的磁感应强度即为导线C所产生的磁感应强度，即大小为2B，由安培定则可判定其方向沿OA方向，A、B、C错，D对．4.一直导线平行于通电螺线管的轴线放置在螺线管的上方，如图所示，如果直导线可以自由地运动且通以由a到b的电流，则关于导线ab受磁场力后的运动情况，下列说法正确的是()A．从上向下看顺时针转动并靠近螺线管B．从上向下看顺时针转动并远离螺线管C．从上向下看逆时针转动并远离螺线管D．从上向下看逆时针转动并靠近螺线管解析：D由安培定则可判定通电螺线管产生的磁场方向，导线等效为Oa、Ob两电流元，由左手定则可判定两电流元所受安培力的方向，如图所示，所以从上向下看导线逆时针转动，当转过90°时再用左手定则可判定导线所受磁场力向下，即导线在逆时针转动的同时还要靠近螺线管，D对．5.(2018·南昌十所省重点中学联考)如图所示，用三条细线悬挂的水平圆形线圈共有n匝，线圈由粗细均匀、单位长度的质量为ρ＝2.5g的导线绕制而成，三条细线对称分布，稳定时线圈平面水平，在线圈正下方放有一个圆柱形条形磁铁，磁铁的中轴线OO′垂直于线圈平面且通过其圆心O，测得线圈的导线所在处磁感应强度大小为0.5T，方向与竖直线成30°角，要使三条细线上的张力为零，线圈中通过的电流至少为(重力加速度为g＝10m/s2)()A．0.1AB．0.2AC．0.05AD．0.01A解析：A设线圈的半径为r，则线圈的质量m＝2nπr×2.5×10－3kg，磁场的水平分量为Bsin30°，线圈受到的安培力为：F＝Bsin30°×I×2nπr，由于线圈所受向上的安培力等于线圈的重力，则2nπr×2.5×10－3×10＝Bsin30°×I×2nπr，解得：I＝0.1A，选项A正确．6．(2018·淮北模拟)利用如图所示的实验装置可以测量磁感应强度B.用绝缘轻质丝线把底部长为L、电阻为R、质量为m的“U”型线框固定在力敏传感器的挂钩上，并用轻质导线连接线框与电源，电源内阻不计，电压可调，导线的电阻忽略不计．当外界拉力F作用于力敏传感器的挂钩上时，力敏传感器会显示拉力的大小F.当线框接入恒定电压为E1的电源时，力敏传感器显示拉力的大小为F1；当线框接入恒定电压为E2的电源时，力敏传感器显示拉力的大小为F2.已知F1>F2，则磁感应强度B的大小为()A．B＝B．B＝C．B＝D．B＝...
