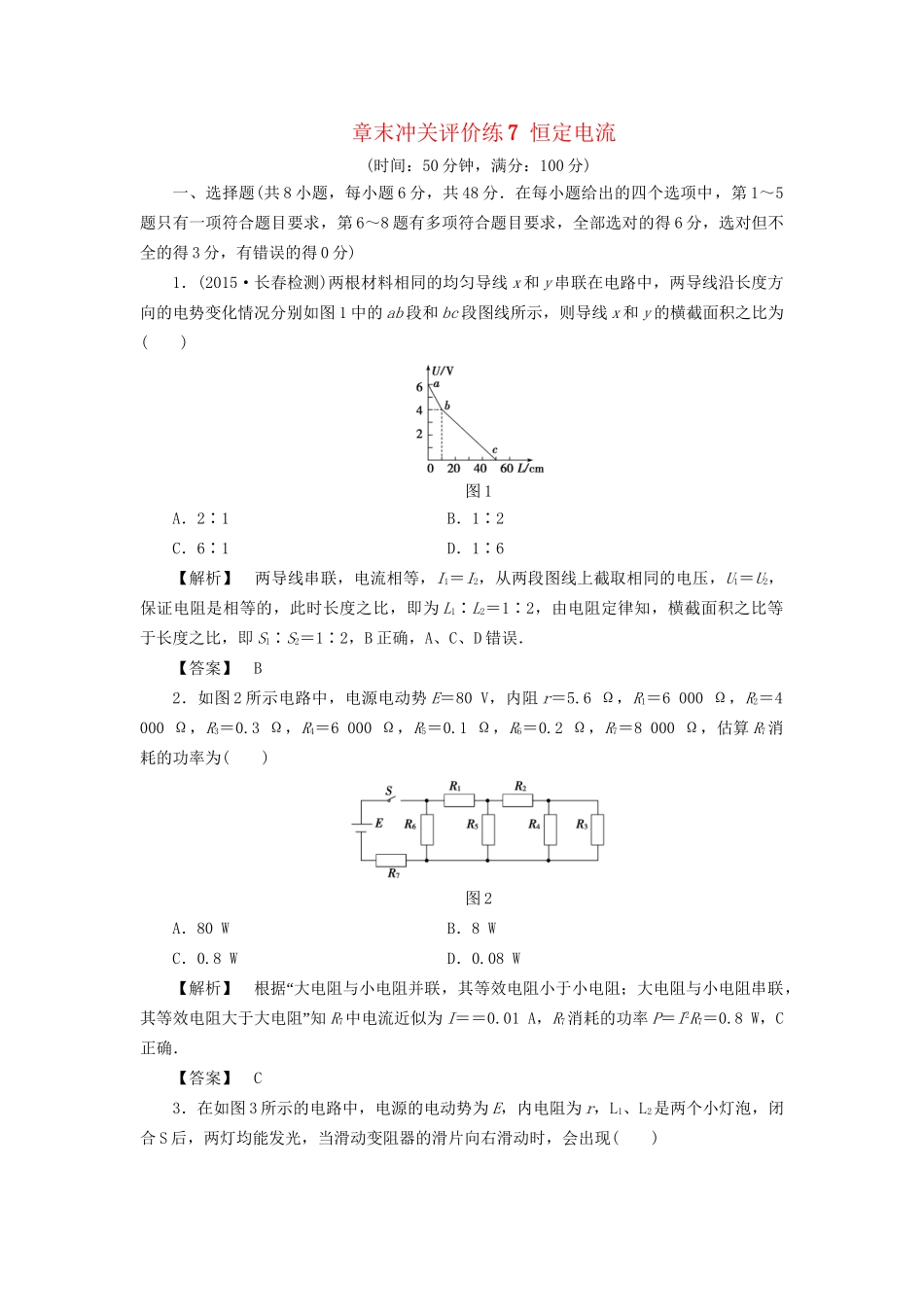

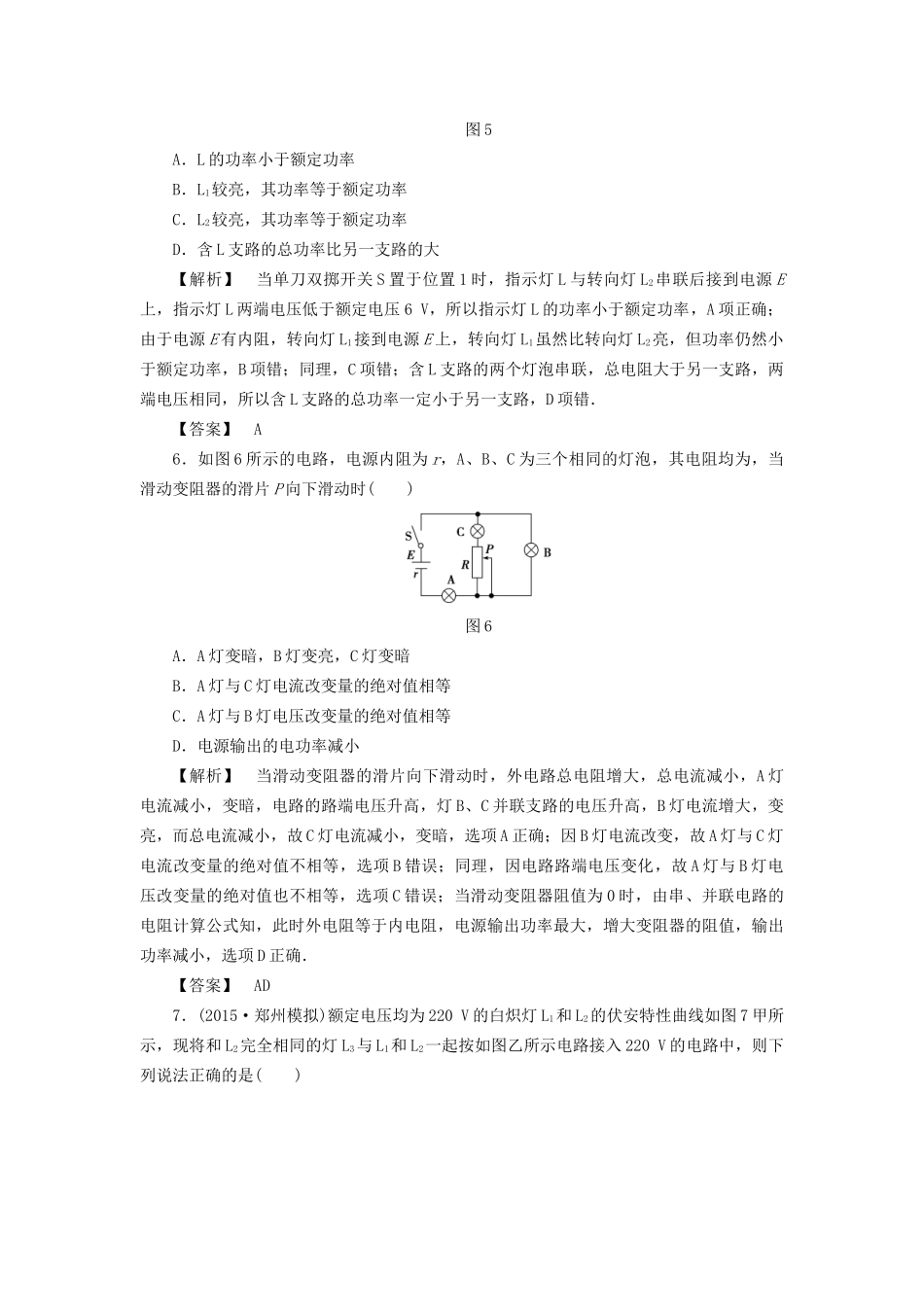

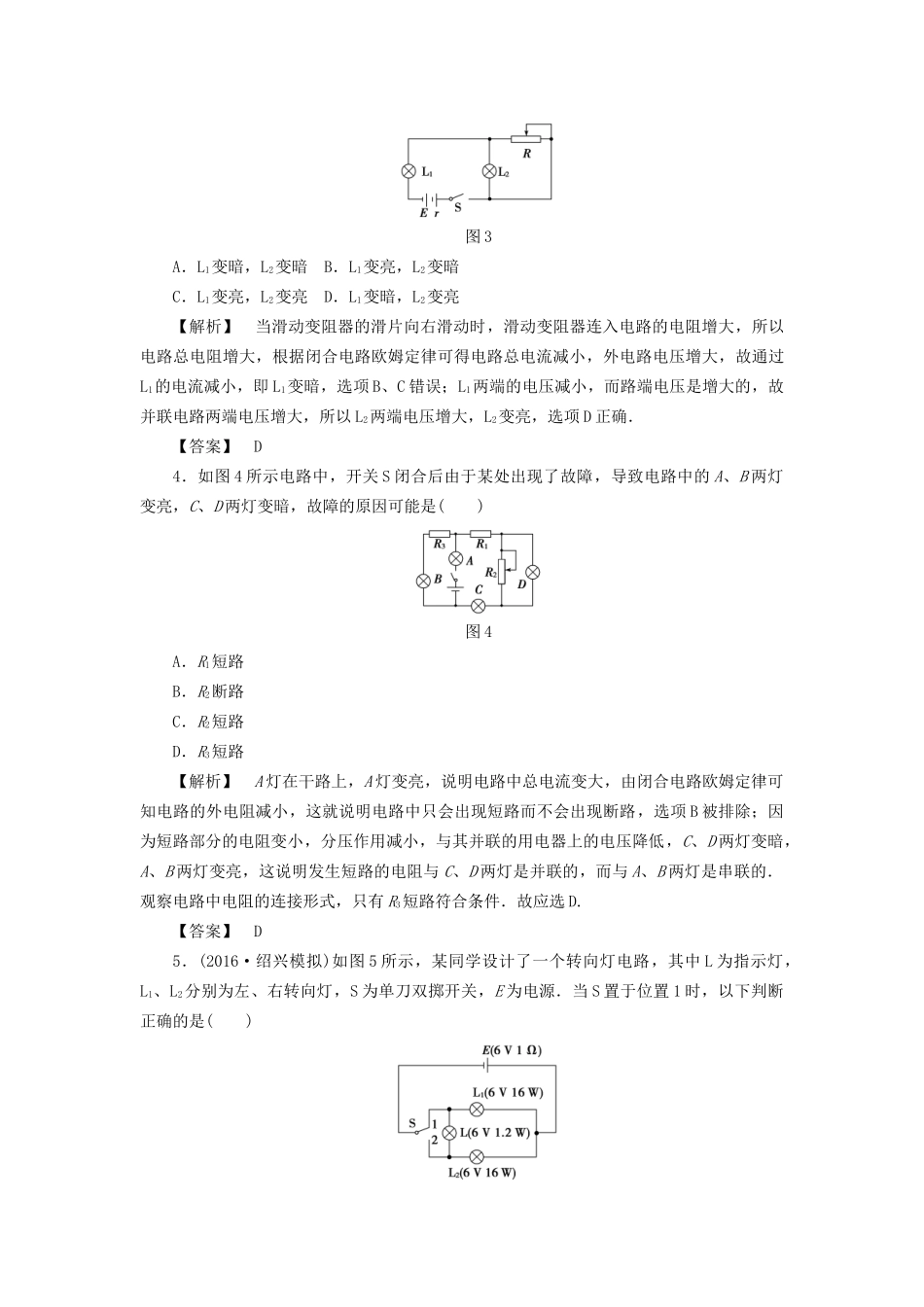

章末冲关评价练7恒定电流(时间:50分钟,满分:100分)一、选择题(共8小题,每小题6分,共48分.在每小题给出的四个选项中,第1~5题只有一项符合题目要求,第6~8题有多项符合题目要求,全部选对的得6分,选对但不全的得3分,有错误的得0分)1.(2015·长春检测)两根材料相同的均匀导线x和y串联在电路中,两导线沿长度方向的电势变化情况分别如图1中的ab段和bc段图线所示,则导线x和y的横截面积之比为()图1A.2∶1B.1∶2C.6∶1D.1∶6【解析】两导线串联,电流相等,I1=I2,从两段图线上截取相同的电压,U1=U2,保证电阻是相等的,此时长度之比,即为L1∶L2=1∶2,由电阻定律知,横截面积之比等于长度之比,即S1∶S2=1∶2,B正确,A、C、D错误.【答案】B2.如图2所示电路中,电源电动势E=80V,内阻r=5.6Ω,R1=6000Ω,R2=4000Ω,R3=0.3Ω,R4=6000Ω,R5=0.1Ω,R6=0.2Ω,R7=8000Ω,估算R7消耗的功率为()图2A.80WB.8WC.0.8WD.0.08W“【解析】根据大电阻与小电阻并联,其等效电阻小于小电阻;大电阻与小电阻串联,”其等效电阻大于大电阻知R7中电流近似为I==0.01A,R7消耗的功率P=I2R7=0.8W,C正确.【答案】C3.在如图3所示的电路中,电源的电动势为E,内电阻为r,L1、L2是两个小灯泡,闭合S后,两灯均能发光,当滑动变阻器的滑片向右滑动时,会出现()图3A.L1变暗,L2变暗B.L1变亮,L2变暗C.L1变亮,L2变亮D.L1变暗,L2变亮【解析】当滑动变阻器的滑片向右滑动时,滑动变阻器连入电路的电阻增大,所以电路总电阻增大,根据闭合电路欧姆定律可得电路总电流减小,外电路电压增大,故通过L1的电流减小,即L1变暗,选项B、C错误;L1两端的电压减小,而路端电压是增大的,故并联电路两端电压增大,所以L2两端电压增大,L2变亮,选项D正确.【答案】D4.如图4所示电路中,开关S闭合后由于某处出现了故障,导致电路中的A、B两灯变亮,C、D两灯变暗,故障的原因可能是()图4A.R1短路B.R2断路C.R2短路D.R3短路【解析】A灯在干路上,A灯变亮,说明电路中总电流变大,由闭合电路欧姆定律可知电路的外电阻减小,这就说明电路中只会出现短路而不会出现断路,选项B被排除;因为短路部分的电阻变小,分压作用减小,与其并联的用电器上的电压降低,C、D两灯变暗,A、B两灯变亮,这说明发生短路的电阻与C、D两灯是并联的,而与A、B两灯是串联的.观察电路中电阻的连接形式,只有R3短路符合条件.故应选D.【答案】D5.(2016·绍兴模拟)如图5所示,某同学设计了一个转向灯电路,其中L为指示灯,L1、L2分别为左、右转向灯,S为单刀双掷开关,E为电源.当S置于位置1时,以下判断正确的是()图5A.L的功率小于额定功率B.L1较亮,其功率等于额定功率C.L2较亮,其功率等于额定功率D.含L支路的总功率比另一支路的大【解析】当单刀双掷开关S置于位置1时,指示灯L与转向灯L2串联后接到电源E上,指示灯L两端电压低于额定电压6V,所以指示灯L的功率小于额定功率,A项正确;由于电源E有内阻,转向灯L1接到电源E上,转向灯L1虽然比转向灯L2亮,但功率仍然小于额定功率,B项错;同理,C项错;含L支路的两个灯泡串联,总电阻大于另一支路,两端电压相同,所以含L支路的总功率一定小于另一支路,D项错.【答案】A6.如图6所示的电路,电源内阻为r,A、B、C为三个相同的灯泡,其电阻均为,当滑动变阻器的滑片P向下滑动时()图6A.A灯变暗,B灯变亮,C灯变暗B.A灯与C灯电流改变量的绝对值相等C.A灯与B灯电压改变量的绝对值相等D.电源输出的电功率减小【解析】当滑动变阻器的滑片向下滑动时,外电路总电阻增大,总电流减小,A灯电流减小,变暗,电路的路端电压升高,灯B、C并联支路的电压升高,B灯电流增大,变亮,而总电流减小,故C灯电流减小,变暗,选项A正确;因B灯电流改变,故A灯与C灯电流改变量的绝对值不相等,选项B错误;同理,因电路路端电压变化,故A灯与B灯电压改变量的绝对值也不相等,选项C错误;当滑动变阻器阻值为0时,由串、并联电路的电阻计算公式知,此时外电阻等于内电阻,电源输出功率最大,增大变阻器的阻值,输出功率减小,选项D正确.【答案】AD7.(2015...
