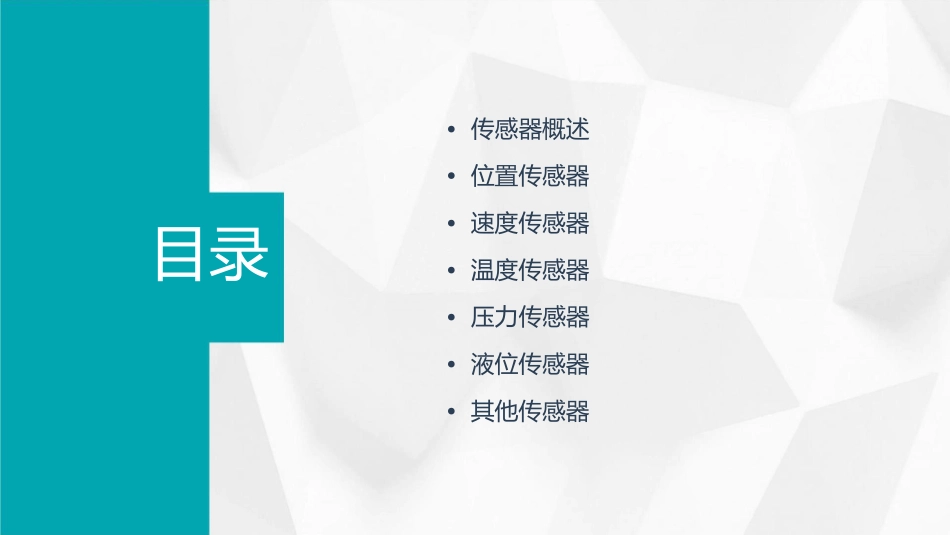

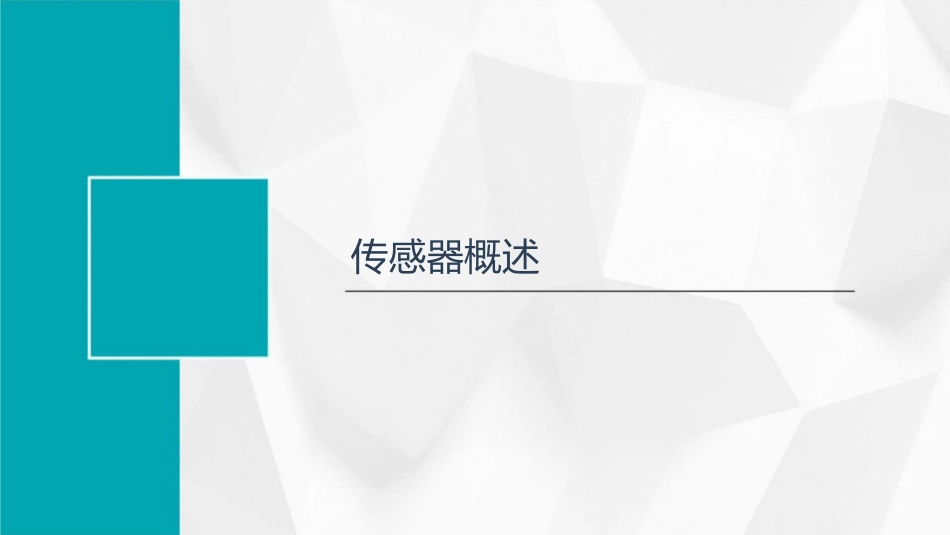

•传感器概述•位置传感器•速度传感器•温度传感器•压力传感器•液位传感器•其他传感器目录传感器概述传感器的定义•传感器是一种能够感受并响应外界信号刺激的装置，它能够将感受到的信号转换成电信号或数字信号输出。传感器的分类传感器可以根据不同的分类标准分为多种类型，以下是几种常见的分类方式按测量原理分类：可分为物理传感器、化学传感器和生物传感器。按输出信号类型分类：可分为模拟传感器和数字传感器。按应用领域分类：可分为工业传感器、医疗传感器、环保传感器等。传感器在数控机床中的作用•传感器在数控机床中扮演着重要的角色，它可以帮助数控机床实现高精度的加工和测量，提高加工效率和加工质量。同时，传感器还可以帮助数控机床实现自动化和智能化，提高生产效率和生产质量。位置传感器电感式传感器线性可变差动变压器（LVDT）LVDT是一种最常用的电感式传感器，其结构简单、测量范围大、性能稳定，在数控机床中主要用于测量工作台的位移和刀具的深度。涡流传感器涡流传感器利用高频电磁场在导电材料中产生的涡流效应来测量物体的位置。在数控机床中，它通常用于测量刀具的位置和速度。光电式传感器光电编码器光电编码器是一种通过光束的遮挡和透过情况来测量位移的传感器。在数控机床中，它通常用于测量工作台的位移和旋转角度。光栅尺光栅尺是一种通过光束的干涉条纹来测量位移的传感器。在数控机床中，它通常用于测量工作台的直线位移和刀具的深度。光纤传感器光纤光栅传感器光纤光栅传感器利用光纤中的光散射和干涉现象来测量物体的位置。在数控机床中，它通常用于测量刀具的位置和速度。光纤陀螺仪光纤陀螺仪是一种利用光纤中的干涉现象来测量角速度的传感器。在数控机床中，它通常用于测量工作台的旋转角度和刀具的姿态。速度传感器测速发电机基于电磁感应原理，将机械转速转换为交流电压010203信号输出信号与转速成正比，可实现速度的实时监测与控制广泛应用于各种工业控制系统中光电编码器通过光电转换原理，将机械旋转角度转化为脉冲01信号可实现角度位置的精确测量与控制0202应用于数控机床的伺服系统中，实现精确的速度与位置控制霍尔传感器基于霍尔效应原理，将磁场变化转化为电信号在数控机床中广泛应用于对机械运动部件的精确测量与控制可用于检测机械部件的转速、位置以及位移变化温度传感器热电阻金属热电阻金属热电阻是一种常见的热电阻，由于其具有较高的电阻值，通常用于测量较高的温度。其中，铂热电阻由于其精度高、稳定性好、响应时间快等特点，被广泛用于数控机床的温度测量。半导体热电阻半导体热电阻是由半导体材料制成的热电阻，其电阻值较低，通常用于测量较低的温度。与金属热电阻相比，半导体热电阻具有较高的灵敏度和响应速度。热电偶热电偶的原理热电偶是一种基于塞贝克效应的传感器，它通过测量两种不同材料之间的温差来测量温度。热电偶通常由两根不同的导线组成，当两根导线的两端处于不同的温度时，它们之间会产生电压差，这个电压差与温度差成正比。热电偶的种类热电偶有多种类型，其中常见的有K型、J型、T型等。不同类型的热电偶具有不同的材料组合和特性，适用于不同的温度范围和测量精度。IC温度传感器IC温度传感器的原理IC温度传感器是一种集成温度传感器，它是一种基于半导体材料制成的温度传感器，其输出电压与温度成比例。IC温度传感器的应用IC温度传感器通常用于测量机床内部元件的温度，如电机、轴承等。由于其体积小、价格低、精度高等优点，被广泛应用于数控机床的温度监测中。压力传感器电阻应变片压力传感器工作原理电阻应变片压力传感器利用电阻应变效应，将压力信号转换为电信号。当受到压力时，应变片会发生形变，从而改变其电阻值。通过对电阻值的变化进行测量，可以获得压力的大小。应用场景电阻应变片压力传感器广泛应用于工业自动化、航空航天、汽车等领域，用于测量气体、液体和固体等物质的压力。电容压力传感器工作原理应用场景电容压力传感器利用电容原理，将压力信号转换为电信号。在传感器中，有两个电极，其中一个电极固定，另一个电极可随压力变化而移动。当受到压力时，电极之间的距...
