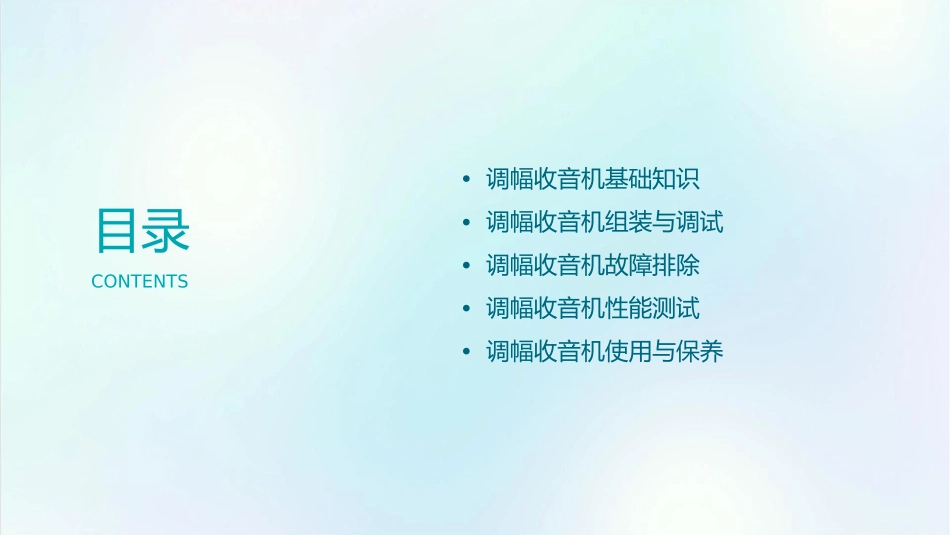

•调幅收音机基础知识•调幅收音机组装与调试•调幅收音机故障排除•调幅收音机性能测试•调幅收音机使用与保养目录CONTENTS01调幅收音机基础知识调幅收音机工作原理01调幅收音机通过接收无线电波,将调制在载波上的声音信号还原成声音。其工作原理主要涉及电磁波传播、调制解调等。02调幅收音机通常采用中波和短波两个频段接收信号,不同频段传播特性不同,收音机性能也会有所差异。调幅收音机组成结构调幅收音机主要由天线、输入回路、变频器、中放、检波器、低放和功放等部分组成。天线负责接收无线电波并将其传送到输入回路,变频器将接收到的信号转换为中频信号,中放、检波器和低放则负责进一步处理信号,最后由功放将信号放大输出。调幅收音机信号流程调幅收音机的信号流程主要包括信号接收、变频、中放、检波和功放等步骤。信号首先通过天线接收,经过输入回路和变频器处理后,成为中频信号。中频信号再经过中放、检波器和低放的处理,最终由功放放大输出。以上内容仅供参考,如需更多信息,建议查阅相关文献或咨询专业技术人员。02调幅收音机组装与调试组装前的准备010203工具准备材料准备安全须知螺丝刀、电烙铁、焊锡、万用表等。调幅收音机套件、电子元件、导线等。确保工作台面干净,避免静电,遵循安全操作规程。元器件识别与检测01020304电阻识别与检测电容识别与检测二极管识别与检测电感识别与检测标称阻值、误差、色环等。容量、耐压、正负极等。正负极、质量判别等。感量、工作频率等。组装与调试步骤步骤二步骤四检查焊接质量,确保无虚焊、短路等现象。调整中频变压器,使收音机接收信号更加清晰。步骤一步骤三步骤五按照电路图将电子元件焊接到对应的电路板上。连接电源,观察收测试各功能按键,音机是否能正常工作。确保正常工作。03调幅收音机故障排除常见故障现象及原因故障现象1原因分析故障现象2收音机无法开机电源线断路、电源开关损坏、电源电路故障收音机接收信号弱原因分析故障现象3原因分析信号干扰、滤波电路故障、音频收音机有杂音或噪音天线松动或损坏、调谐电路故障、信号干扰放大器故障故障排除方法与步骤步骤1步骤3检查电源线是否完好,如有断路及时检查电源电路是否正常,如有故障及时修复修复步骤2检查电源开关是否正常,如有损坏及时更换故障排除方法与步骤步骤5检查调谐电路是否正常,如有故障及时修复步骤4检查天线是否松动或损坏,如有及时修复或更换步骤6检查信号干扰源,尽量远离干扰源或采取屏蔽措施故障排除方法与步骤步骤7检查滤波电路是否正常,如有故障及时修复步骤8检查音频放大器是否正常,如有故障及时修复故障排除实例分析实例1实例2实例3收音机无法开机,经检查发现电源开关损坏,更换新的电源开关后恢复正常。收音机接收信号弱,经检查发现天线松动,重新紧固天线后信号恢复正常。收音机有杂音或噪音,经检查发现滤波电路故障,修复滤波电路后杂音消失。04调幅收音机性能测试测试前的准备确保电源连接稳定调整频率范围准备测试工具检查调幅收音机的电源线是否牢固连接,确保电源供应稳定。根据测试需求,将调幅收音机的频率范围调整到所需频段。准备必要的测试工具,如音频线、耳机、音量调节器等。性能测试方法与步骤接收信号测试灵敏度测试选择性测试失真度测试测试调幅收音机对不同频段信号的选择性,以评估其对干扰信号的抑制能力。在多个频率点上测试调幅收音机的信号接收能力,观察信号强度和音质。测试调幅收音机在不同信号强度下的接收效果,以评估其灵敏度性能。测试调幅收音机在接收信号时的失真程度,以评估其音频质量。测试结果分析与评价数据记录详细记录每个测试项目的信号强度、音质、灵敏度、选择性和失真度等数据。结果分析根据测试数据,分析调幅收音机的性能表现,找出其优势和不足之处。性能评价根据分析结果,对调幅收音机的性能进行客观评价,并提出改进建议。05调幅收音机使用与保养使用注意事项避免在强电磁场环境下使用调幅收音机在强电磁场环境下可能会受到干扰,影响接收效果。注意天线高度和方向天线的高度和方向对调幅收音机的接收效果有很大的影响,应尽量选择开阔、无遮挡的地方放置。避...
