数控车常用指令资料课件VIP专享VIP免费

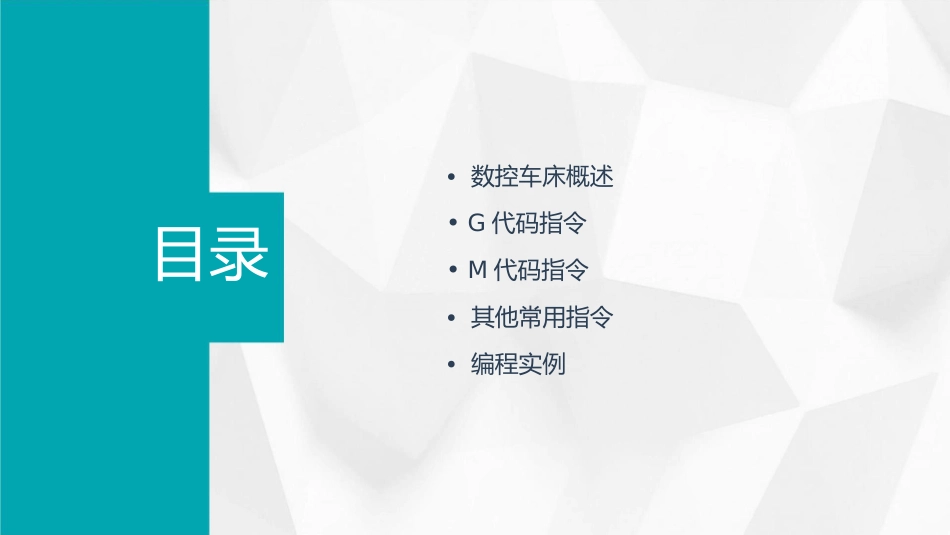

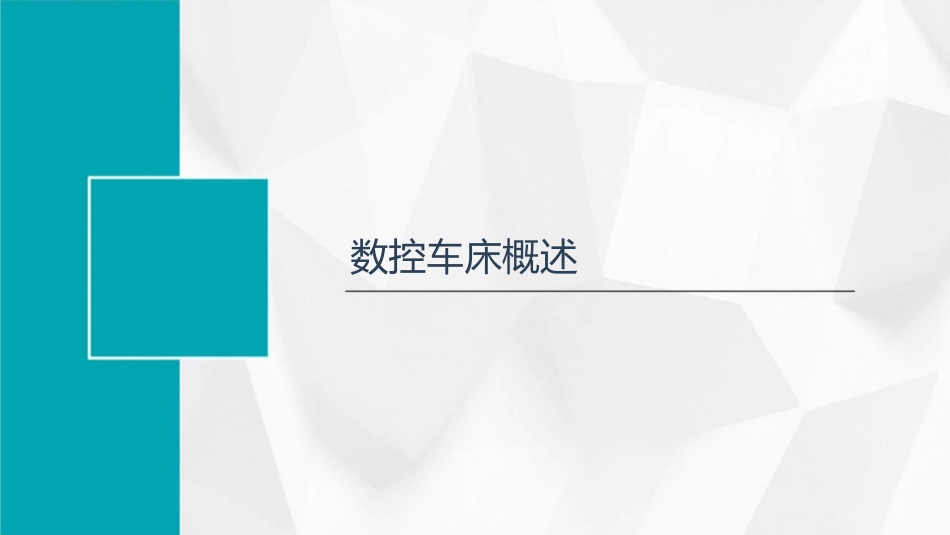

•数控车床概述•G代码指令•M代码指令•其他常用指令•编程实例目录数控车床概述数控车床的定义数控车床是一种高精度、高效率的自动化机床，通过数字控制系统实现对零件的加工操作。数控车床主要由主机、数控装置、驱动系统、辅助装置等组成。数控车床的分类01根据加工精度和用途，数控车床可分为普通数控车床和精密数控车床。02根据加工零件的尺寸和重量，数控车床可分为大型数控车床和小型数控车床。数控车床的应用范围数控车床广泛应用于机械制造、汽车制造、航空航天、电子等行业。可加工各种轴类、盘类、套类等零件，如圆柱面、圆锥面、圆弧面等。G代码指令G00-快速定位总结词快速定位指令，用于机床的快速移动。详细描述G00是数控车床中用于快速定位的指令，机床会在最高速度下移动到指定位置，不进行切削加工。该指令常用于机床的初始定位、换刀等场合。G01-直线插补指令总结词直线插补指令，用于两坐标之间的直线切割。详细描述G01是数控车床中用于直线插补的指令，用于在两个坐标之间进行直线切割，常用于直线切割、台阶轴加工等场合。G02-圆弧插补指令（顺时针）总结词圆弧插补指令，用于顺时针方向的圆弧切割。详细描述G02是数控车床中用于圆弧插补的指令，用于顺时针方向的圆弧切割，常用于圆弧零件、球形零件等加工场合。G03-圆弧插补指令（逆时针）总结词圆弧插补指令，用于逆时针方向的圆弧切割。详细描述G03是数控车床中用于圆弧插补的指令，用于逆时针方向的圆弧切割，常用于圆弧零件、球形零件等加工场合。G04-停止等待总结词停止等待指令，用于暂停程序执行。详细描述G04是数控车床中用于停止等待的指令，用于暂停程序执行，常用于需要等待冷却液冷却、工件加工完成等场合。M代码指令M00-程序停止含义01M00指令表示程序停止。当执行到M00指令时，数控系统会立即停止当前正在执行的程序段，并将控制权交回给操作员。使用场景02在程序调试或需要暂停程序进行观察时，可以使用M00指令。注意事项03使用M00指令时，应确保在程序停止时不会对工件或机床造成不良影响。M01-可选的程序停止含义使用场景注意事项M01指令表示可选的程序停止。与M00指令类似，当执行到M01指令时，数控系统会暂停当前正在执行的程序段，但与M00不同的是，M01指令是可选的，即它不会像M00那样立即停止程序。在需要程序根据某些条件停止时，可以使用M01指令。例如，当检测到某个传感器信号时，可以执行M01指令停止程序。使用M01指令时，应确保在满足停止条件时不会对工件或机床造成不良影响。M02-程序结束含义01M02指令表示程序结束。当执行到M02指令时，数控系统会立即停止当前正在执行的程序段，并将控制权交回给操作员。与M00不同的是，M02指令会终止整个程序，而不仅仅是当前执行的程序段。使用场景02在完成加工操作后，可以使用M02指令结束程序。注意事项03使用M02指令时，应确保在程序结束时不会对工件或机床造成不良影响。M03-主轴正转（顺时针）含义M03指令表示主轴正转（顺时针）。当执行到M03指令时，数控系统会启动主轴电机，使主轴以设定的转速正转（顺时针）。使用场景在需要主轴以正方向旋转进行切削加工时，可以使用M03指令。注意事项使用M03指令时，应确保主轴的旋转方向与切削加工的要求一致。同时，应确保主轴启动前已经完成了必要的准备工作，如夹紧工件、选择合适的切削刀具等。M04-主轴反转（逆时针）含义M04指令表示主轴反转（逆时针）。当执行到M04指令时，数控系统会启动主轴电机，使主轴以设定的转速反转（逆时针）。使用场景在需要主轴以反方向旋转进行切削加工时，可以使用M04指令。注意事项使用M04指令时，应确保主轴的旋转方向与切削加工的要求一致。同时，应确保主轴启动前已经完成了必要的准备工作，如夹紧工件、选择合适的切削刀具等。M05-主轴停止含义使用场景注意事项M05指令表示主轴停止。当执行到M05指令时，数控系统会立即停止主轴电机的运转。在需要停止主轴旋转时，可以使用M05指令时，应确保在主使用M05指令。例如，在调整切削刀具后，可以使用M05指令停止主轴旋转，以确保操作安全。轴停止前已经完成了必要的操作，如将切削刀具更换为合适的刀具、...
