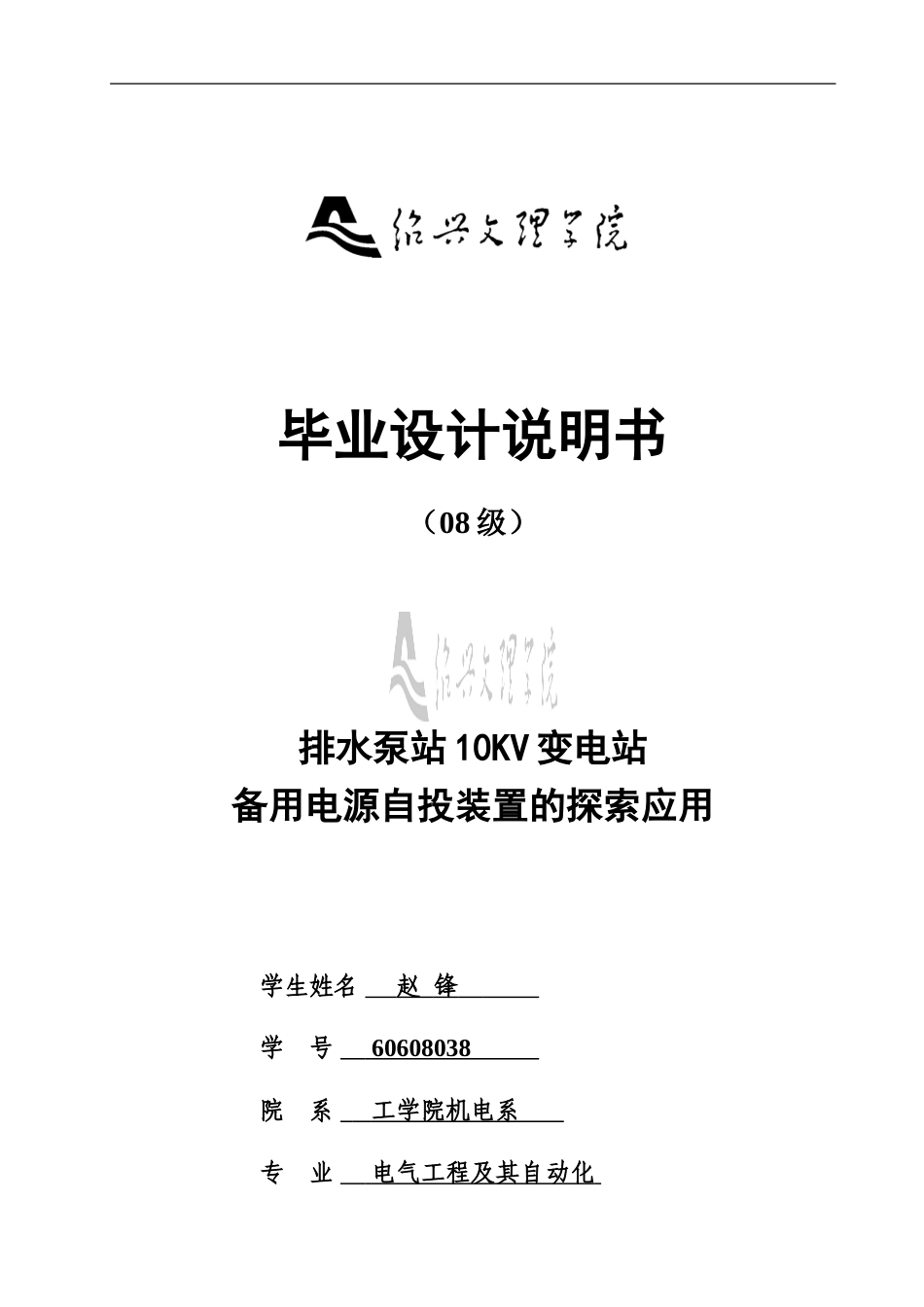

毕业设计说明书（08级）排水泵站10KV变电站备用电源自投装置的探索应用学生姓名赵锋学号60608038院系工学院机电系专业电气工程及其自动化毕业设计（论文）指导教师朱烈锋完成日期2011-10-122毕业设计（论文）排水泵站10KV变电所备用电源自投装置的探索应用摘要绍兴县污水治理工程管网系统承担着绍兴县工业和生活污水的收集和排放任务，目前绍兴县排水有限公司污水收集能力达到60万吨，分三大排水主干管道运行，排水泵站80余座，其中排水泵站为10kv变电所的19座，为一级用电负荷，拥有两路独立电源供电，公司下属的柯海线排水泵站日排污量较大的在25万吨以上，每小时排放量在1万多吨，排水泵站调节池水力停留时间约0.5小时，排水泵站变电所双电源人工切换正常操作时间约为15分钟，操作期间多有设备出现机械故障等原因将引起操作时间延长，其他如遇到雷暴等恶劣天气，出现突发停电事件时，双电源切换操作的时间就更加紧迫，严重影响排水系统的安全运行，因此，排水泵站变电所双电源切换的安全、快速性问题已迫切需要解决和改进。为此，我们在排水泵站变电所双电源切换操作的安全、快速性课题上，进行了深入的调查、研究，并于2011年9月开展了10KV变电所备用电源自投装置的探索应用，在实际中极大的提升了大负荷排水泵站10KV备用电源切换操作的应急处置能力，提高了排水泵站变电所双电源切换操作的安全、快速性，进一步保障了排水系统的安全、可靠运行,取得了很好的效果。关键词：10kv变电所；停电；独立双电源；自投装置；I毕业设计（论文）10KVstandbypowerautomaticswitchdevicetoexploretheapplicationABSTRACTShaoxingCountysewagetreatmentprojectpipelinesystembearsShaoxingindustrialanddomesticsewagecollectionanddisposaltasks,dualpowersubstationartificialdrainagepumpingstationstoswitchtonormaloperationtimeisabout15minutes,duringoperationmorethanamachinehasamechanicalfailureandotherreasonsextendtheoperatingtimewillcausetheotherincaseofthunderstormsandotherinclementweather,asuddenpowerfailure,thedualpowersourceswitchingtimeisevenmoreurgent,seriousimpactonthesafeoperationofthedrainagesystem,therefore,dualpowersubstationdrainagepumpingstationswitchsecure,fast,hasanurgentneedtoaddressissuesandimprovements.Tothisend,wehavedualpowersubstationinthedrainagepumpingstationoperatedsafetyswitch,speedissues,andconductedin-depthinvestigation,research,andinSeptember2011launcheda10KVsubstationbackuppowerautomaticswitchdevicetoexploreapplication.KEYWORDS：10kvsubstation;power;independentdualpower;automaticswitchdevice;II毕业设计（论文）目录摘要....................................................................IABSTRACT...................................................................II目录......................................................................1引言........................................................................21.电力系统自动装置的发展介绍...............................................52.微机备用电源自动投入装置概述.............................................73.微机备用电源自投入装置工作原理...........................................93.1微机备用电源自投入装置硬件原理.......................................93.2微机备用电源自投入装置软件总体结构..................................104.微机备用电源自投入装置应遵循的基本原则..................................115.微机备用电源自动投入装置系统功能........................................136．微机备用电源自动投入装置有关基本条件....................................146.1有压、无压和无流条件................................................146.2输入量..............................................................156.3充电条件..............................
