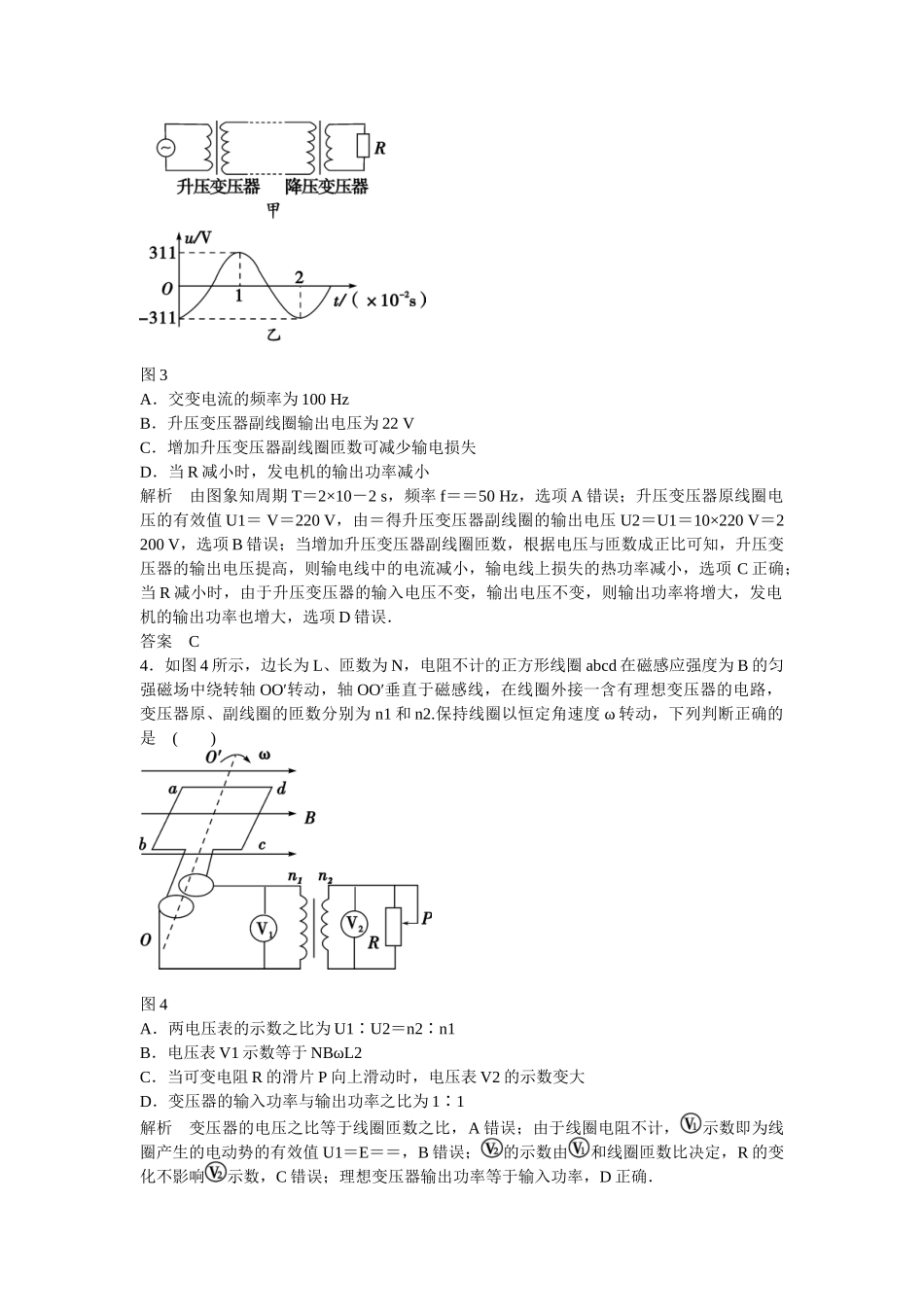

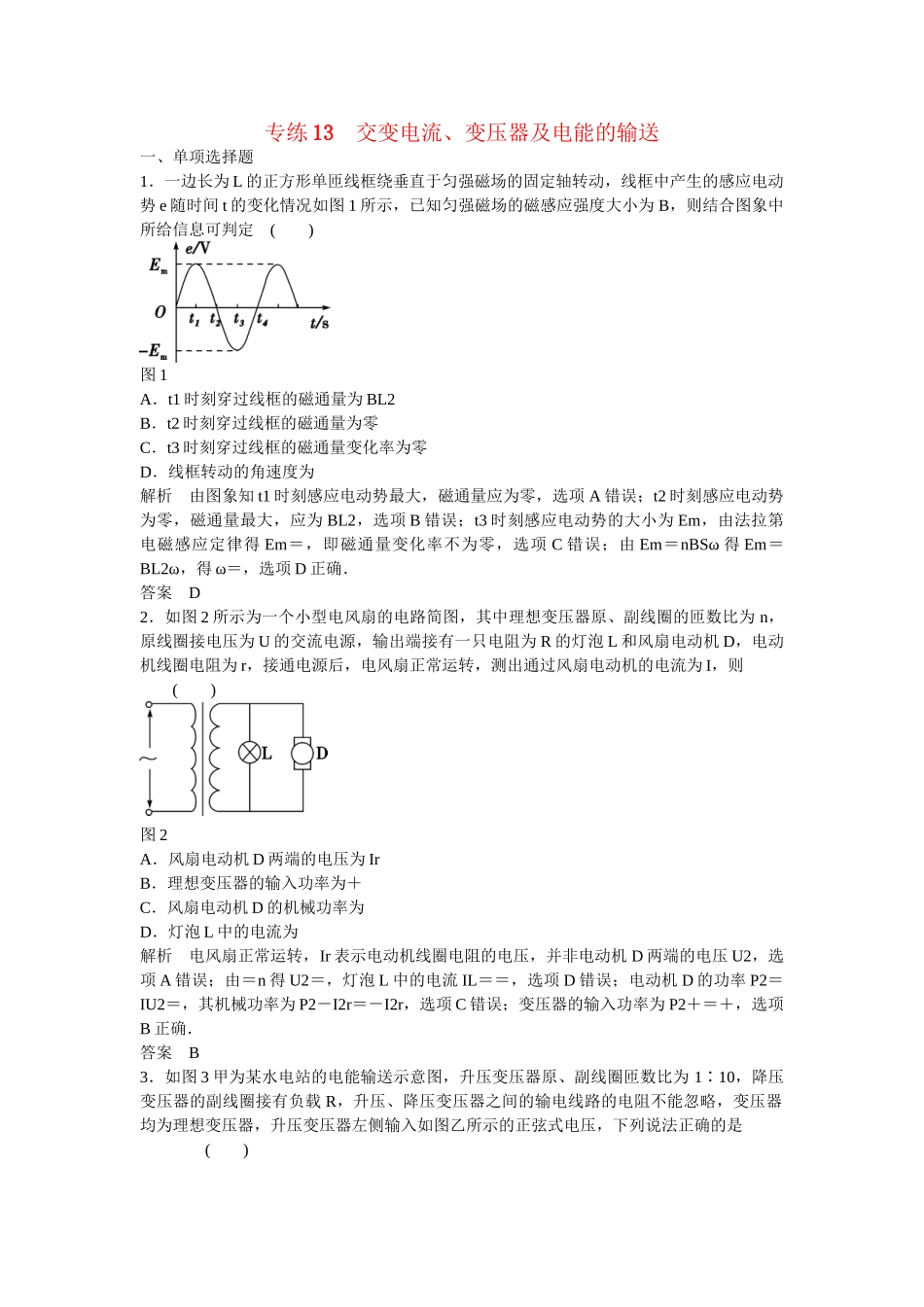

专练13交变电流、变压器及电能的输送一、单项选择题1．一边长为L的正方形单匝线框绕垂直于匀强磁场的固定轴转动，线框中产生的感应电动势e随时间t的变化情况如图1所示，已知匀强磁场的磁感应强度大小为B，则结合图象中所给信息可判定()图1A．t1时刻穿过线框的磁通量为BL2B．t2时刻穿过线框的磁通量为零C．t3时刻穿过线框的磁通量变化率为零D．线框转动的角速度为解析由图象知t1时刻感应电动势最大，磁通量应为零，选项A错误；t2时刻感应电动势为零，磁通量最大，应为BL2，选项B错误；t3时刻感应电动势的大小为Em，由法拉第电磁感应定律得Em＝，即磁通量变化率不为零，选项C错误；由Em＝nBSω得Em＝BL2ω，得ω＝，选项D正确．答案D2．如图2所示为一个小型电风扇的电路简图，其中理想变压器原、副线圈的匝数比为n，原线圈接电压为U的交流电源，输出端接有一只电阻为R的灯泡L和风扇电动机D，电动机线圈电阻为r，接通电源后，电风扇正常运转，测出通过风扇电动机的电流为I，则()图2A．风扇电动机D两端的电压为IrB．理想变压器的输入功率为＋C．风扇电动机D的机械功率为D．灯泡L中的电流为解析电风扇正常运转，Ir表示电动机线圈电阻的电压，并非电动机D两端的电压U2，选项A错误；由＝n得U2＝，灯泡L中的电流IL＝＝，选项D错误；电动机D的功率P2＝IU2＝，其机械功率为P2－I2r＝－I2r，选项C错误；变压器的输入功率为P2＋＝＋，选项B正确．答案B3．如图3甲为某水电站的电能输送示意图，升压变压器原、副线圈匝数比为1∶10，降压变压器的副线圈接有负载R，升压、降压变压器之间的输电线路的电阻不能忽略，变压器均为理想变压器，升压变压器左侧输入如图乙所示的正弦式电压，下列说法正确的是()图3A．交变电流的频率为100HzB．升压变压器副线圈输出电压为22VC．增加升压变压器副线圈匝数可减少输电损失D．当R减小时，发电机的输出功率减小解析由图象知周期T＝2×10－2s，频率f＝＝50Hz，选项A错误；升压变压器原线圈电压的有效值U1＝V＝220V，由＝得升压变压器副线圈的输出电压U2＝U1＝10×220V＝2200V，选项B错误；当增加升压变压器副线圈匝数，根据电压与匝数成正比可知，升压变压器的输出电压提高，则输电线中的电流减小，输电线上损失的热功率减小，选项C正确；当R减小时，由于升压变压器的输入电压不变，输出电压不变，则输出功率将增大，发电机的输出功率也增大，选项D错误．答案C4．如图4所示，边长为L、匝数为N，电阻不计的正方形线圈abcd在磁感应强度为B的匀强磁场中绕转轴OO′转动，轴OO′垂直于磁感线，在线圈外接一含有理想变压器的电路，变压器原、副线圈的匝数分别为n1和n2.保持线圈以恒定角速度ω转动，下列判断正确的是()图4A．两电压表的示数之比为U1∶U2＝n2∶n1B．电压表V1示数等于NBωL2C．当可变电阻R的滑片P向上滑动时，电压表V2的示数变大D．变压器的输入功率与输出功率之比为1∶1解析变压器的电压之比等于线圈匝数之比，A错误；由于线圈电阻不计，示数即为线圈产生的电动势的有效值U1＝E＝＝，B错误；的示数由和线圈匝数比决定，R的变化不影响示数，C错误；理想变压器输出功率等于输入功率，D正确．答案D5．如图5所示，一个理想变压器原线圈输入电压一定的交变电流，副线圈回路中定值电阻R0的阻值小于滑动变阻器R的总阻值，则在滑片P由a移向b的过程中()图5A．副线圈中交变电流频率减小B．原线圈中电流增大C．变压器的输入功率增大D．滑动变阻器R消耗的功率先增大后减小解析副线圈中交变电流频率不变，选项A错误；原线圈电压U1不变，原、副线圈的匝数n1、n2均不变，由＝知副线圈电压U2也不变，在P由a移向b的过程中，负载电阻R总变大，结合U1I1＝知原线圈中电流I1减小，选项B错误；由变压器的输入功率P入＝U1I1知P入减小，选项C错误；R消耗的功率P′＝I2(U2－I2R0)＝·I2R0(U2－I2R0)，因为I2R0＋(U2－I2R0)＝U2为定值，所以当I2R0＝U2－I2R0即I2＝时P′有最大值，此时R＝R0，可见P由a移向b的过程中，P′先增大后减小，选项D正确．答案D二、多项选择题6.(·武汉市调研考试)如图6所示，理想变压器原、副线圈匝数之比为10∶1，原线圈接在频率为50Hz“的正弦交流电源上...
