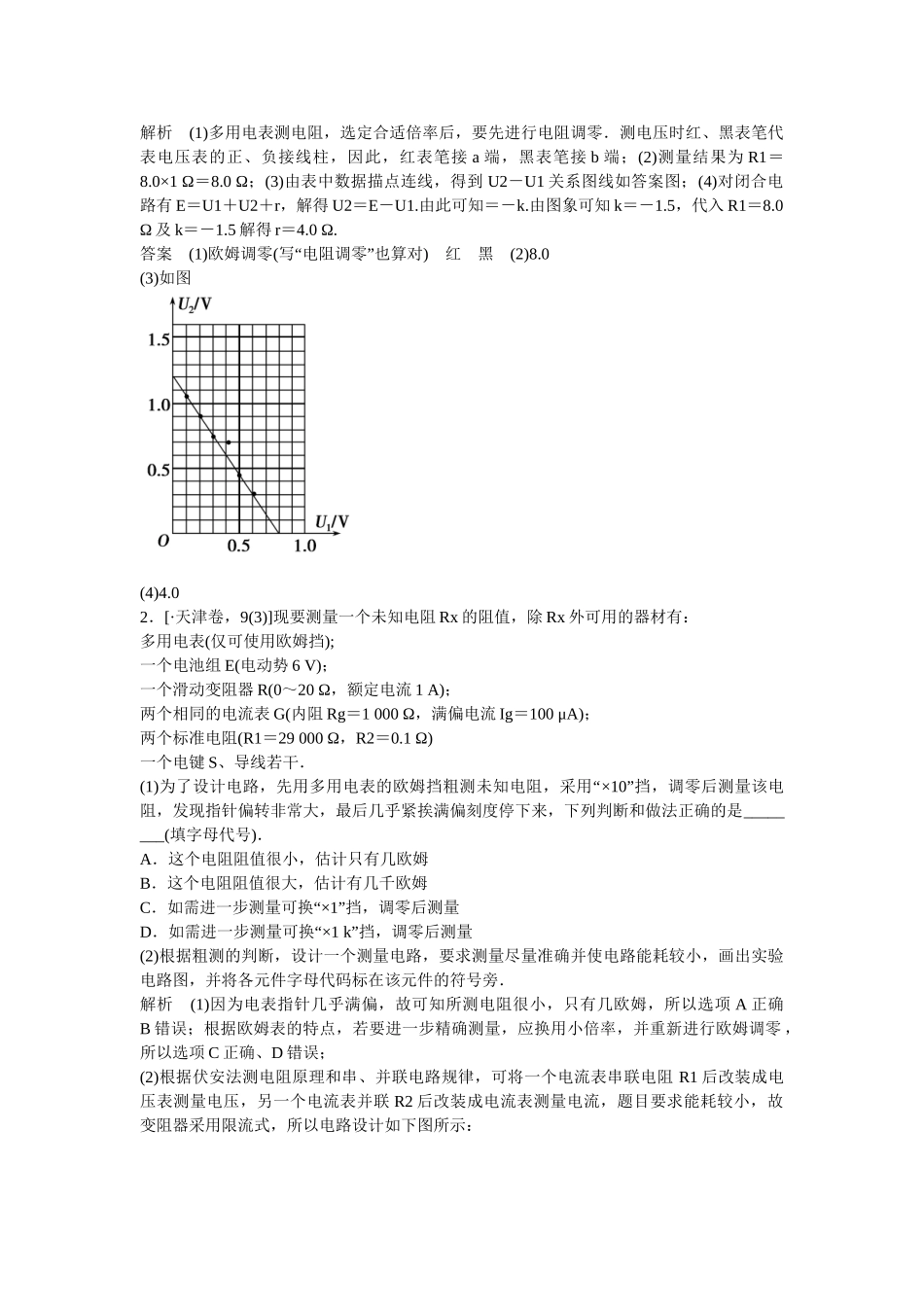

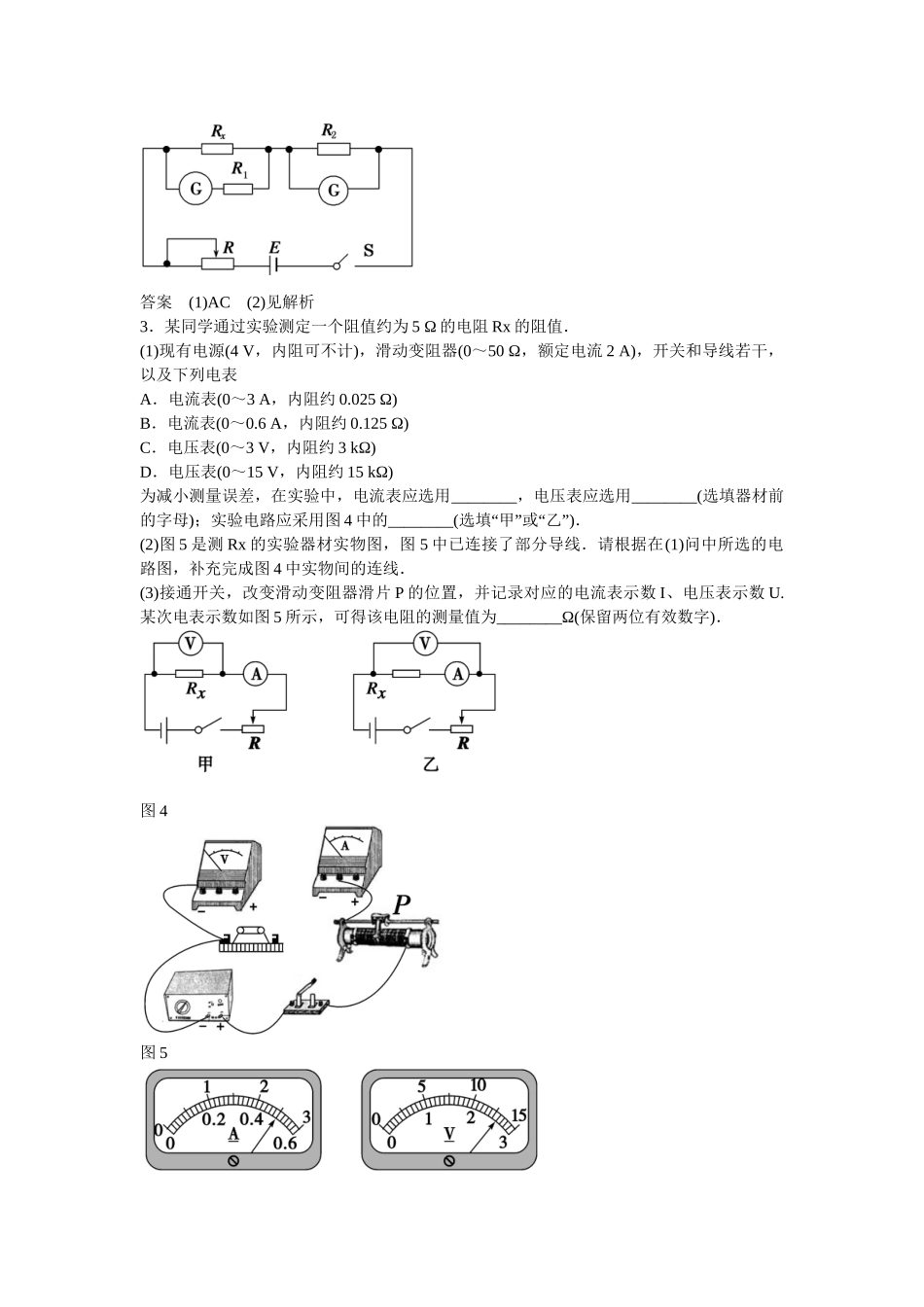

专练16电学实验1．(·扬州市高三期末检测)小明同学想测量一节旧干电池的电动势和内电阻，身边仅有下列器材：一个多用电表、一个定值电阻R1、一个滑动变阻器R2(0～20Ω)、一个开关S、导线若干．小明设计了实验原理图(如图1所示)，并进行了如下实验：图1①根据原理图，连接实验器材，且S断开；②“多用电表选择×1”挡，先________，后用红表笔接a端，黑表笔接b端，记录下R1示数(如图2所示)；③S“闭合，多用电表选择直流电压2.5V”挡，________表笔接a端，________表笔接b端(“”“”填红或黑)，记录下示数U1；然后再测出b、c间的电压，记录下示数U2；④调节滑动变阻器，重复步骤③，得到如下表所示的6组数据；U1/V0.100.200.300.400.500.60U2/V1.050.900.750.700.450.30图2图3(2)由图2可知R1测量值为________Ω；(3)请在如图3所示的坐标纸中画出U2－U1关系图；(4)该电池的内电阻为________Ω.(保留两位有效数字)解析(1)多用电表测电阻，选定合适倍率后，要先进行电阻调零．测电压时红、黑表笔代表电压表的正、负接线柱，因此，红表笔接a端，黑表笔接b端；(2)测量结果为R1＝8.0×1Ω＝8.0Ω；(3)由表中数据描点连线，得到U2－U1关系图线如答案图；(4)对闭合电路有E＝U1＋U2＋r，解得U2＝E－U1.由此可知＝－k.由图象可知k＝－1.5，代入R1＝8.0Ω及k＝－1.5解得r＝4.0Ω.答案(1)欧姆调零(“”写电阻调零也算对)红黑(2)8.0(3)如图(4)4.02．[·天津卷，9(3)]现要测量一个未知电阻Rx的阻值，除Rx外可用的器材有：多用电表(仅可使用欧姆挡);一个电池组E(电动势6V)；一个滑动变阻器R(0～20Ω，额定电流1A)；两个相同的电流表G(内阻Rg＝1000Ω，满偏电流Ig＝100μA)；两个标准电阻(R1＝29000Ω，R2＝0.1Ω)一个电键S、导线若干．(1)“为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是________(填字母代号)．A．这个电阻阻值很小，估计只有几欧姆B．这个电阻阻值很大，估计有几千欧姆C“．如需进一步测量可换×1”挡，调零后测量D“．如需进一步测量可换×1k”挡，调零后测量(2)根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在该元件的符号旁．解析(1)因为电表指针几乎满偏，故可知所测电阻很小，只有几欧姆，所以选项A正确B错误；根据欧姆表的特点，若要进一步精确测量，应换用小倍率，并重新进行欧姆调零，所以选项C正确、D错误；(2)根据伏安法测电阻原理和串、并联电路规律，可将一个电流表串联电阻R1后改装成电压表测量电压，另一个电流表并联R2后改装成电流表测量电流，题目要求能耗较小，故变阻器采用限流式，所以电路设计如下图所示：答案(1)AC(2)见解析3．某同学通过实验测定一个阻值约为5Ω的电阻Rx的阻值．(1)现有电源(4V，内阻可不计)，滑动变阻器(0～50Ω，额定电流2A)，开关和导线若干，以及下列电表A．电流表(0～3A，内阻约0.025Ω)B．电流表(0～0.6A，内阻约0.125Ω)C．电压表(0～3V，内阻约3kΩ)D．电压表(0～15V，内阻约15kΩ)为减小测量误差，在实验中，电流表应选用________，电压表应选用________(选填器材前的字母)；实验电路应采用图4中的________(“”“”选填甲或乙)．(2)图5是测Rx的实验器材实物图，图5中已连接了部分导线．请根据在(1)问中所选的电路图，补充完成图4中实物间的连线．(3)接通开关，改变滑动变阻器滑片P的位置，并记录对应的电流表示数I、电压表示数U.某次电表示数如图5所示，可得该电阻的测量值为________Ω(保留两位有效数字)．图4图5图6解析(1)因为只给出了一个电源，所以电源必选；估算最大电流：I＝＝A＝0.8A；根据电表选取原则之一：指针偏转程度(即读数)要超过最大量程的～，以减小偶然误差．故(根据最大电流)电流表应选取B；(根据电源电动势)电压表应选取C；比较被测电阻与电流表的内阻，可知电流表应该外接．或者比较Rx与，＝Ω＝Ω>Rx，故Rx属于小电阻，电流表应该外接．故应选择甲电路．(2)实物电路连接如图中虚线所示：画出任意两条即可(画出三条则有一条是多...
