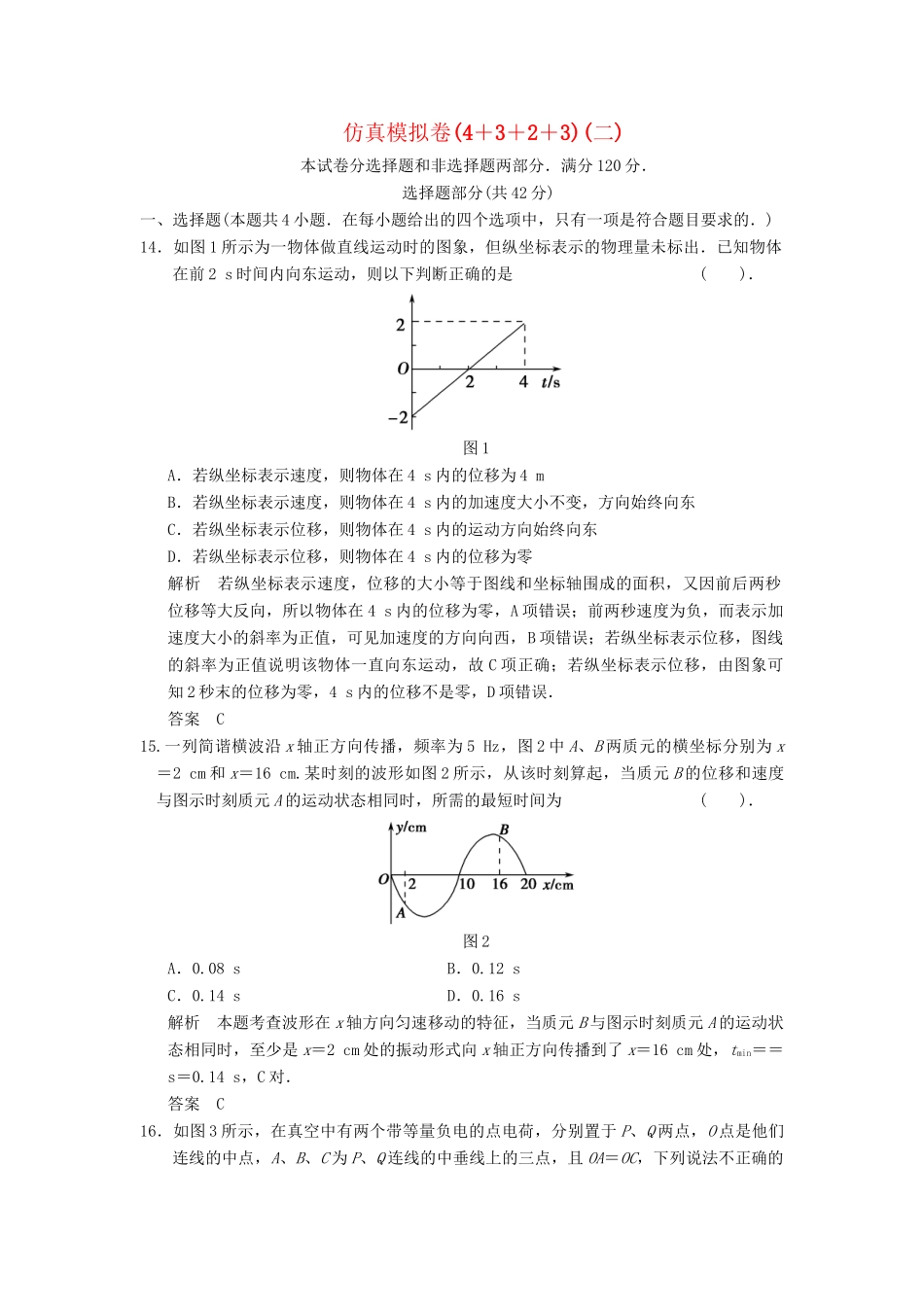

仿真模拟卷(4＋3＋2＋3)(二)本试卷分选择题和非选择题两部分．满分120分．选择题部分(共42分)一、选择题(本题共4小题．在每小题给出的四个选项中，只有一项是符合题目要求的．)14．如图1所示为一物体做直线运动时的图象，但纵坐标表示的物理量未标出．已知物体在前2s时间内向东运动，则以下判断正确的是()．图1A．若纵坐标表示速度，则物体在4s内的位移为4mB．若纵坐标表示速度，则物体在4s内的加速度大小不变，方向始终向东C．若纵坐标表示位移，则物体在4s内的运动方向始终向东D．若纵坐标表示位移，则物体在4s内的位移为零解析若纵坐标表示速度，位移的大小等于图线和坐标轴围成的面积，又因前后两秒位移等大反向，所以物体在4s内的位移为零，A项错误；前两秒速度为负，而表示加速度大小的斜率为正值，可见加速度的方向向西，B项错误；若纵坐标表示位移，图线的斜率为正值说明该物体一直向东运动，故C项正确；若纵坐标表示位移，由图象可知2秒末的位移为零，4s内的位移不是零，D项错误．答案C15.一列简谐横波沿x轴正方向传播，频率为5Hz，图2中A、B两质元的横坐标分别为x＝2cm和x＝16cm.某时刻的波形如图2所示，从该时刻算起，当质元B的位移和速度与图示时刻质元A的运动状态相同时，所需的最短时间为()．图2A．0.08sB．0.12sC．0.14sD．0.16s解析本题考查波形在x轴方向匀速移动的特征，当质元B与图示时刻质元A的运动状态相同时，至少是x＝2cm处的振动形式向x轴正方向传播到了x＝16cm处，tmin＝＝s＝0.14s，C对．答案C16．如图3所示，在真空中有两个带等量负电的点电荷，分别置于P、Q两点，O点是他们连线的中点，A、B、C为P、Q连线的中垂线上的三点，且OA＝OC，下列说法不正确的是()．图3A．A点的电场场强一定大于B点的电场强度B．C点的电势低于B点的电势C．同一点电荷在A、C两点受电场力大小相同D．同一负电荷在B点的电势能小于其在C点的电势能解析由对称性和极端分析法可知：O点场强为0，在无限远处场强也为0，可见在中垂线上的场强先增大后减小，设在某一点D的场强为最大值，由于不明确A、B在OD之间还是在OD之外，所以无法确定A、B场强的大小关系，即A选项错误．由对称性可知：A、C电势、场强大小相等，沿电场线电势降低，所以C点的电势低于B点的电势，同一点电荷在A、C两点受电场力大小相同，即B、C选项正确．Ep＝qφ可知：φB>φC，因q为负电荷，所以qφB
