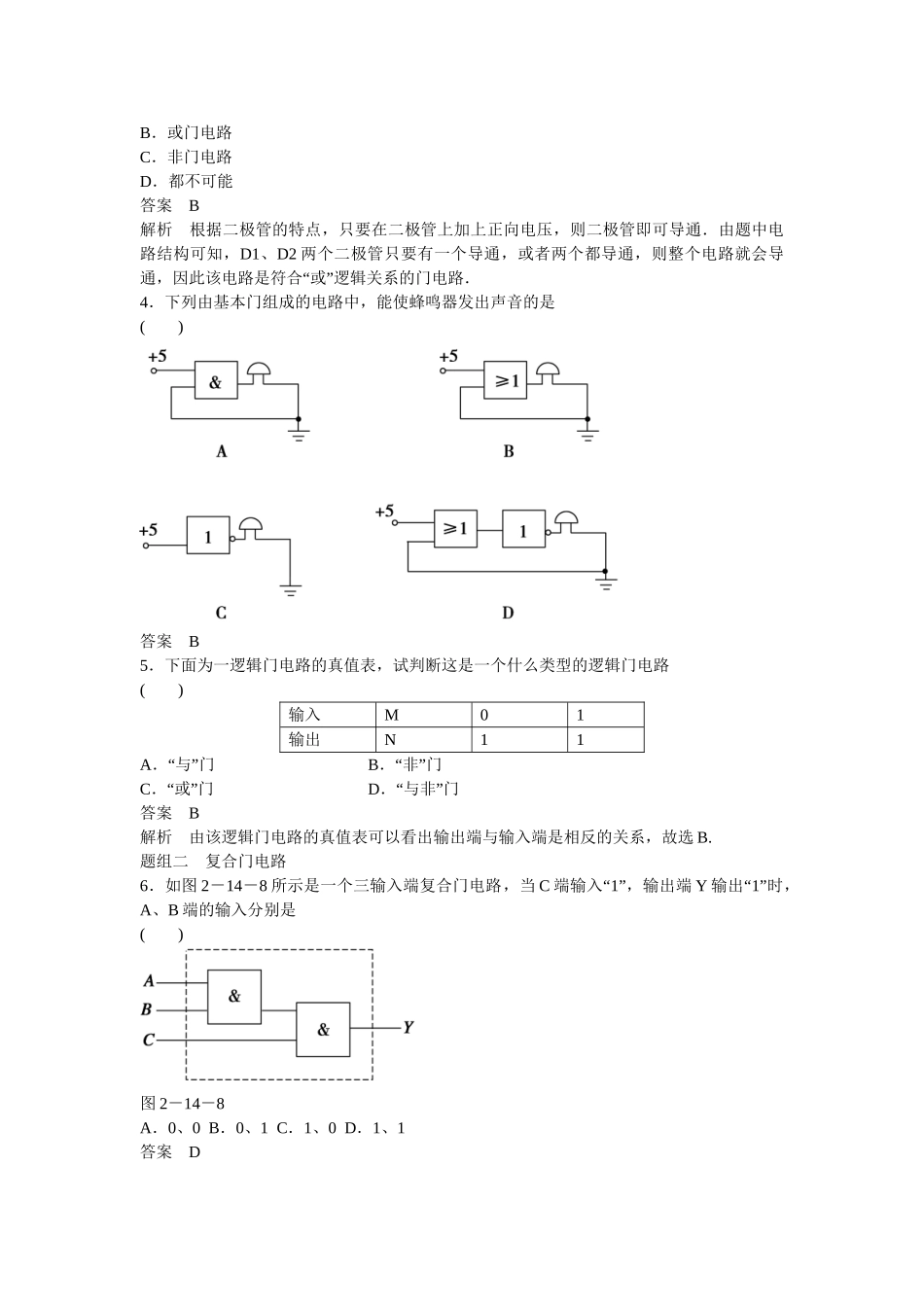

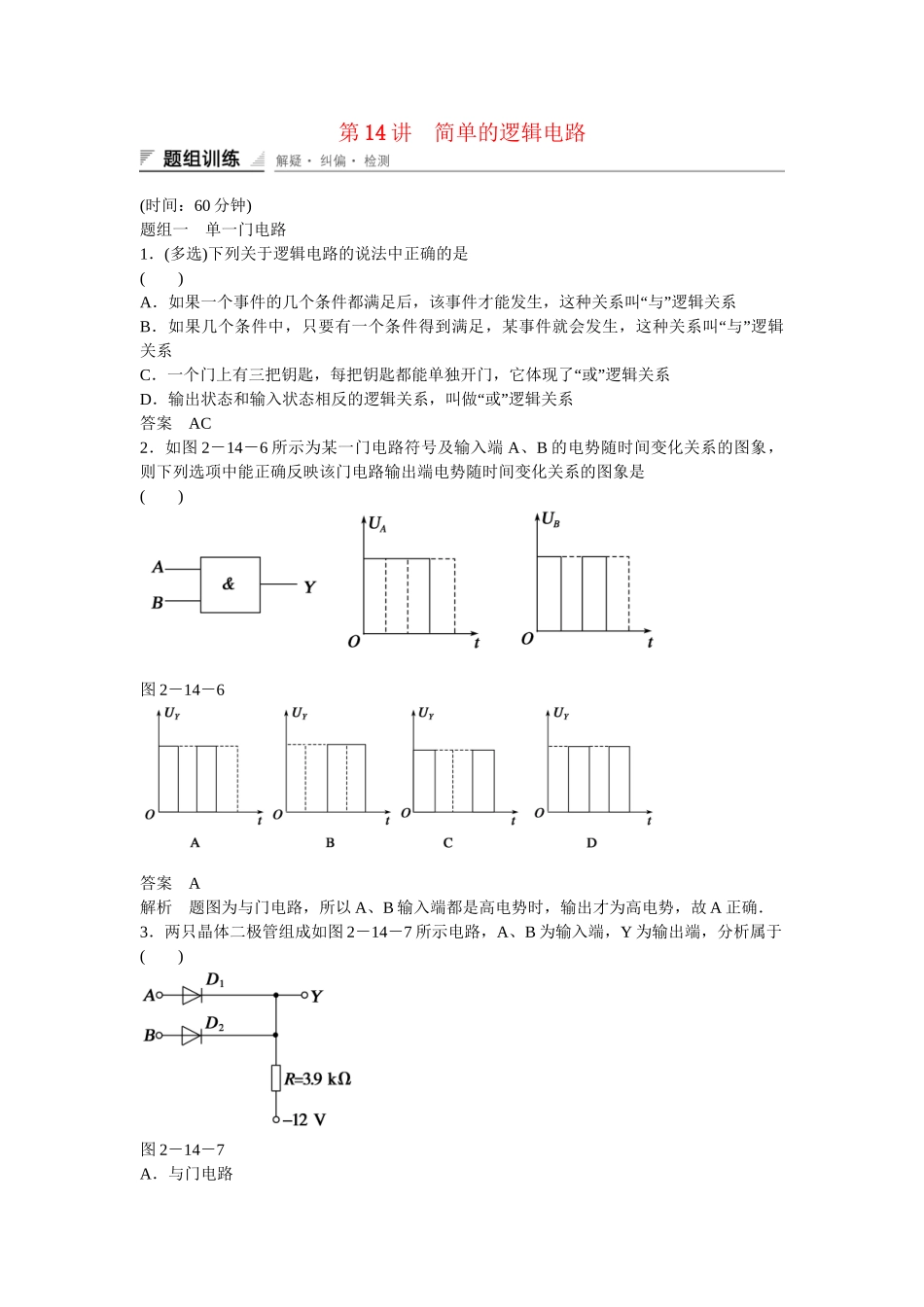

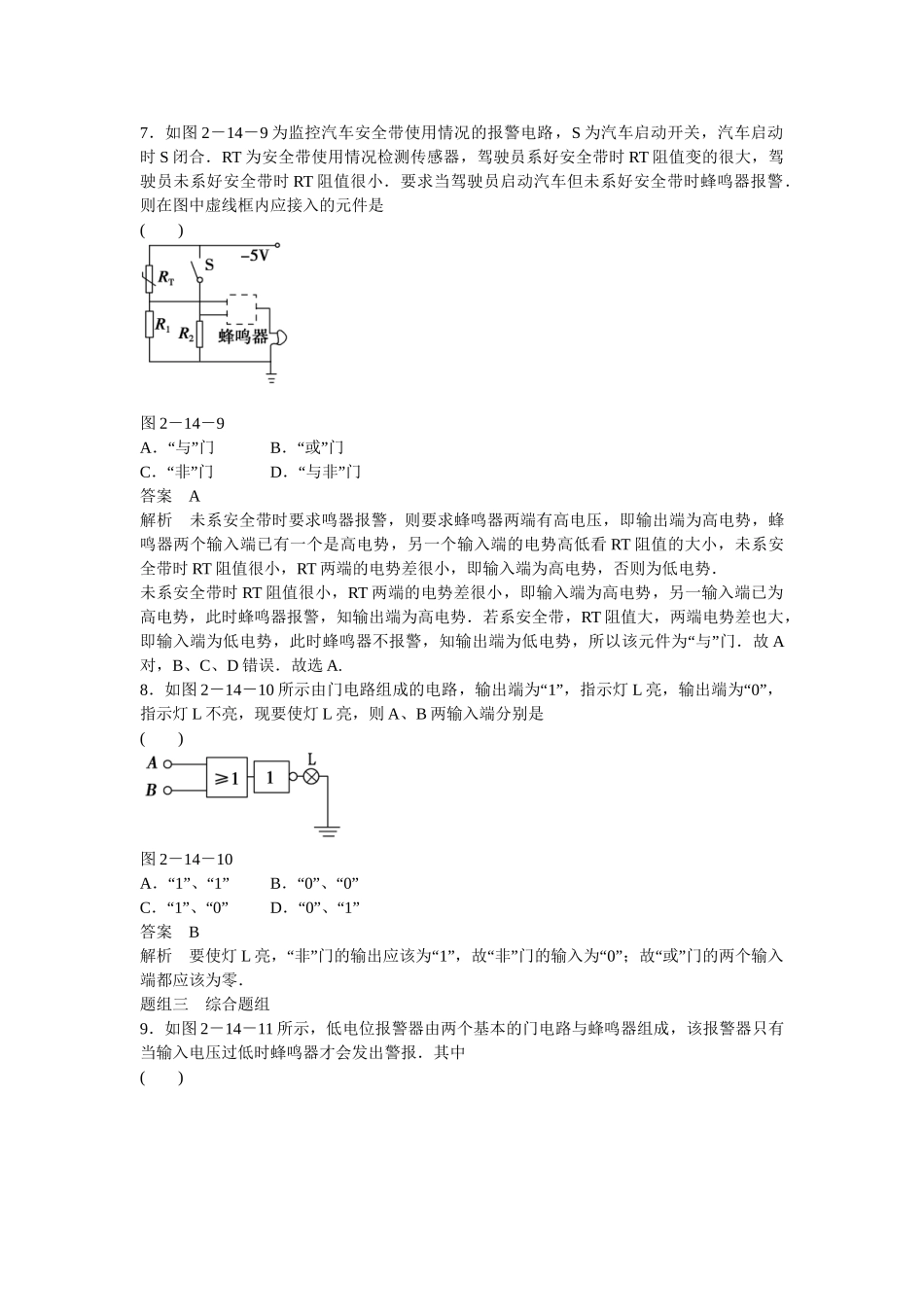

第14讲简单的逻辑电路(时间：60分钟)题组一单一门电路1．(多选)下列关于逻辑电路的说法中正确的是()A．如果一个事件的几个条件都满足后，该事件才能发生，“”这种关系叫与逻辑关系B．如果几个条件中，只要有一个条件得到满足，某事件就会发生，“”这种关系叫与逻辑关系C．一个门上有三把钥匙，每把钥匙都能单独开门，“”它体现了或逻辑关系D．输出状态和输入状态相反的逻辑关系，“”叫做或逻辑关系答案AC2．如图2－14－6所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则下列选项中能正确反映该门电路输出端电势随时间变化关系的图象是()图2－14－6答案A解析题图为与门电路，所以A、B输入端都是高电势时，输出才为高电势，故A正确．3．两只晶体二极管组成如图2－14－7所示电路，A、B为输入端，Y为输出端，分析属于()图2－14－7A．与门电路B．或门电路C．非门电路D．都不可能答案B解析根据二极管的特点，只要在二极管上加上正向电压，则二极管即可导通．由题中电路结构可知，D1、D2两个二极管只要有一个导通，或者两个都导通，则整个电路就会导通，“”因此该电路是符合或逻辑关系的门电路．4．下列由基本门组成的电路中，能使蜂鸣器发出声音的是()答案B5．下面为一逻辑门电路的真值表，试判断这是一个什么类型的逻辑门电路()输入M01输出N11A．“”与门B“”．非门C．“”或门D“”．与非门答案B解析由该逻辑门电路的真值表可以看出输出端与输入端是相反的关系，故选B.题组二复合门电路6．如图2－14－8所示是一个三输入端复合门电路，当C“端输入1”，输出端Y“输出1”时，A、B端的输入分别是()图2－14－8A．0、0B．0、1C．1、0D．1、1答案D7．如图2－14－9为监控汽车安全带使用情况的报警电路，S为汽车启动开关，汽车启动时S闭合．RT为安全带使用情况检测传感器，驾驶员系好安全带时RT阻值变的很大，驾驶员未系好安全带时RT阻值很小．要求当驾驶员启动汽车但未系好安全带时蜂鸣器报警．则在图中虚线框内应接入的元件是()图2－14－9A．“”与门B“”．或门C．“”非门D“”．与非门答案A解析未系安全带时要求鸣器报警，则要求蜂鸣器两端有高电压，即输出端为高电势，蜂鸣器两个输入端已有一个是高电势，另一个输入端的电势高低看RT阻值的大小，未系安全带时RT阻值很小，RT两端的电势差很小，即输入端为高电势，否则为低电势．未系安全带时RT阻值很小，RT两端的电势差很小，即输入端为高电势，另一输入端已为高电势，此时蜂鸣器报警，知输出端为高电势．若系安全带，RT阻值大，两端电势差也大，即输入端为低电势，此时蜂鸣器不报警，知输出端为低电势，“”所以该元件为与门．故A对，B、C、D错误．故选A.8．如图2－14－10所示由门电路组成的电路，“输出端为1”，指示灯L亮，“输出端为0”，指示灯L不亮，现要使灯L亮，则A、B两输入端分别是()图2－14－10A．“1”、“1”B“．0”、“0”C．“1”、“0”D“．0”、“1”答案B解析要使灯L亮，“”“非门的输出应该为1”，“”“故非门的输入为0”“”；故或门的两个输入端都应该为零．题组三综合题组9．如图2－14－11所示，低电位报警器由两个基本的门电路与蜂鸣器组成，该报警器只有当输入电压过低时蜂鸣器才会发出警报．其中()图2－14－11A“”．甲是与门，“”乙是非门B“”．甲是或门，“”乙是非门C．“”甲是与门，“”乙是或门D“”．甲是或门，“”乙是与门答案B“”“”解析若甲是与门，乙是非门，不管输入电压为低电压(“0”)还是高电压(“1”)，经过“”与门后输出为(“0”)“”低电压，经过非门后输出高电压(“1”)，蜂鸣器都会发出警报．故A“”“”错误．若甲是或门，乙是非门，当输入电压为低电压(“0”)“”，经过或门输出为低电压(“0”)“”，经过非门输出为高电压(“1”)，蜂鸣器发出警报，当输入为高电压(“1”)“”，经过或门输出为高电压(“1”)“”，经过非门输出为低电压(“0”)，蜂鸣器不发出警报．故B正确．乙“”“”不会是或门和与门，故C、D错误．故选B.10．如图2－14－12所示为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要...
