高考物理二轮复习 倒数10天练 倒数第3天 电实验(含解析)VIP免费

高考物理二轮复习 倒数10天练 倒数第3天 电实验(含解析)_第1页
1/6
高考物理二轮复习 倒数10天练 倒数第3天 电实验(含解析)_第2页
2/6

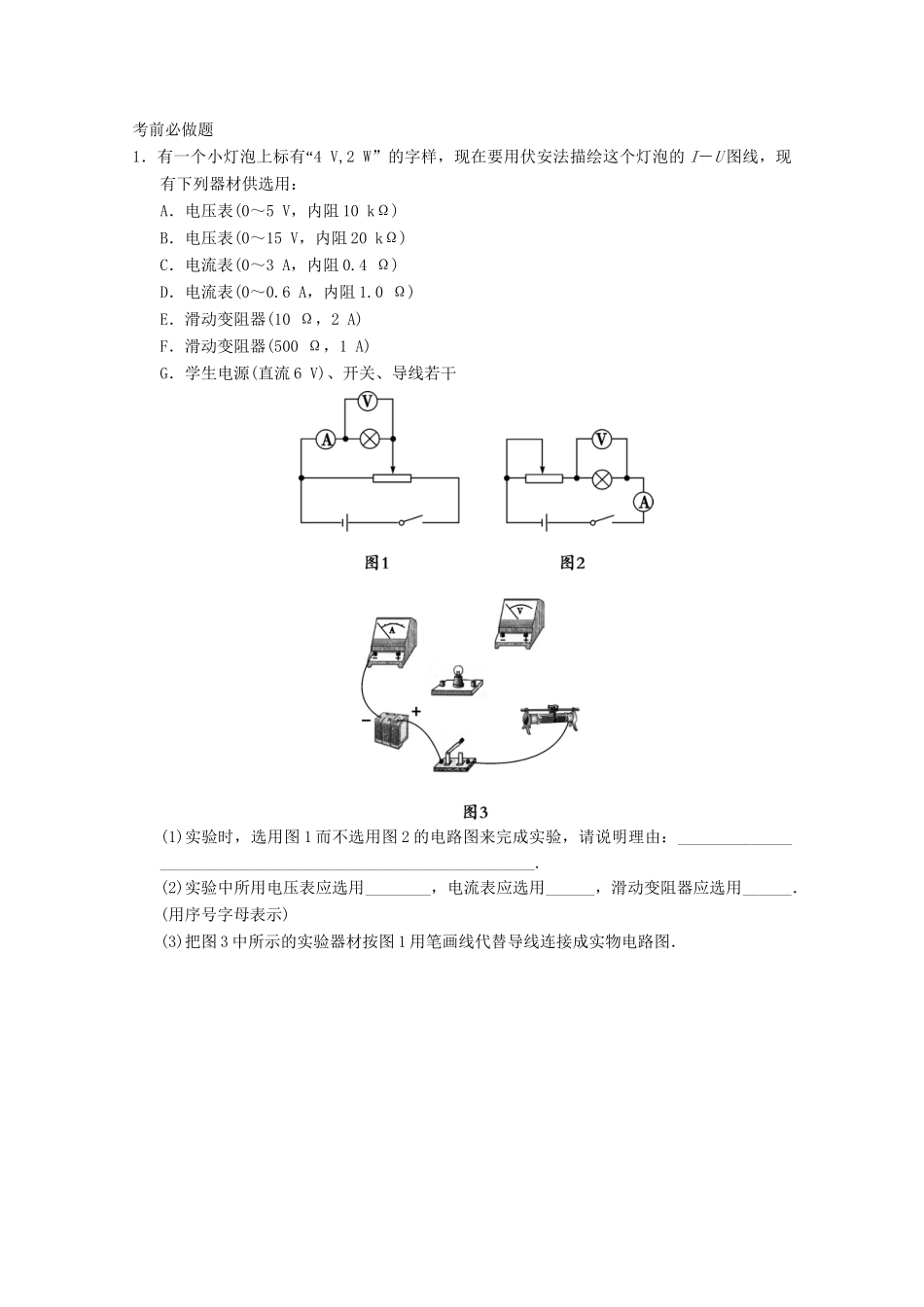

高考物理二轮复习 倒数10天练 倒数第3天 电实验(含解析)_第3页
3/6
倒数第3天电学实验要点提炼1.实验要点分类名称常考要点测量型实验练习使用多用电表由多用电表测电阻测定电源的电动势和内阻控制电路采用限流式接法,测量电路一般采用电流表内接法,测量数据一般用图象法处理探究型实验探究导体电阻与其影响因素的定量关系由R=ρ得ρ=R,金属导线的电阻R可用伏安法测量,金属导线的长度l和直径用毫米刻度尺测量,金属导线的横截面积S可由其直径d算出,S=π()2测绘小灯泡的伏安特性曲线控制电路用分压式接法(电流、电压从零开始连续调节),测量电路适当选取电流表内接法或外接法设计型实验传感器的简单应用光电转换和热电转换及半导体光敏元件和热敏元件在电路中的控制作用2.电学量的测量物理量测量工具(方法)备注电流电流表串联,读数=指示的格数×精度+估读电压电压表并联,读数=指示的格数×精度+估读电阻多用电表①读数=指针指示数×倍率(指针指示在上端表盘中间附近位置较准)②“”“机械零点在刻度盘左侧0”位置,需要调零“时通过表盘下方中间的定位螺丝进行调节;欧姆”“零点在表盘刻度的右侧电阻刻度0”位置,需要调零时通过欧姆挡的调零旋钮进行调节.测电阻时每变换一次挡位,都要重新进行欧姆调零③负接线柱电势高(与内部电源的正极相连),接黑表笔,正接线柱电势低,接红表笔电阻箱替代法电阻箱电阻的读数=各挡位的电阻值相加伏安法Rx=(U表示电阻两端电压,I表示通过电阻的电流)电动势和内阻闭合电路的欧姆定律(电压表与电流表、电压表与定值电阻、①方程组法:测出几组I、U的数据,建立E=U+Ir的方程组,求E、r值,取平均值②图象法:建立U-I图象,纵轴截距表示电动势电流表与定值电阻组合)E,斜率的绝对值表示内电阻r3.两种测量电路内接法外接法电路结构误差原因电流表分压U测=Ux+UA电压表分流I测=Ix+IV测量数值R测=>RxR测=<Rx误差分析测量值大于真实值测量值小于真实值适用条件Rx≫RARV≫Rx适用测量大电阻小电阻电路选择计算法>或R>RARV<或R<RARV试触法若不知Rx“”的大概阻值,可采用试触法,将电路如图所示连接,空出电压表的一个接头S,然后将S分别与a、b接触一下“”若电流表相对变化明显,说明电压表分流作用较大,应采用电流表内接法“”若电压表相对变化明显,说明电流表分压作用较大,应采用电流表外接法4.两种控制电路限流式接法分压式接法电路图触头P始位置b端a端电压调节范围≤Ux≤E0≤Ux≤E注:忽略电源的内阻,RP为滑动变阻器的最大值.考前必做题1“.有一个小灯泡上标有4V,2W”的字样,现在要用伏安法描绘这个灯泡的I-U图线,现有下列器材供选用:A.电压表(0~5V,内阻10kΩ)B.电压表(0~15V,内阻20kΩ)C.电流表(0~3A,内阻0.4Ω)D.电流表(0~0.6A,内阻1.0Ω)E.滑动变阻器(10Ω,2A)F.滑动变阻器(500Ω,1A)G.学生电源(直流6V)、开关、导线若干(1)实验时,选用图1而不选用图2的电路图来完成实验,请说明理由:____________________________________________________________.(2)实验中所用电压表应选用________,电流表应选用______,滑动变阻器应选用______.(用序号字母表示)(3)把图3中所示的实验器材按图1用笔画线代替导线连接成实物电路图.(4)某同学通过实验测量得到的数据已经描在了图4所示的I-U坐标系中,请用一光滑的曲线将各描点连接好.解析(1)由于测量数据要从零开始,故采用图1所示的分压式电路,且能方便地多测几组数据.(2)因小灯泡额定电压为4V,则电压表选量程为0~5V的电压表.小灯泡的额定电流为I==A=0.5A,则电流表选D.滑动变阻器应选最大阻值较小的E,这样在实验中移动滑片时能使电路中的电流和电压有明显的变化,从而减小读数误差.(3)按图1连接实物电路,如图甲所示.答案(1)描绘灯泡的I-U图线所测数据需从零开始,并要多取几组数据(2)ADE(3)如图甲所示(4)所描的伏安特性曲线如图乙所示.2.(·泉州市质量检查)某探究小组要尽可能精确地测量电流表A1的满偏电流,可供选用的器材如下:A.待测电流表A1(满偏电流Im约为800μA、内阻r1约为100Ω,表盘刻度均匀、总格数为N)B.电流表A2(量程为0.6A、内阻r2=0.1Ω)C.电压表V(量程为3V、内阻RV=3kΩ)D...
