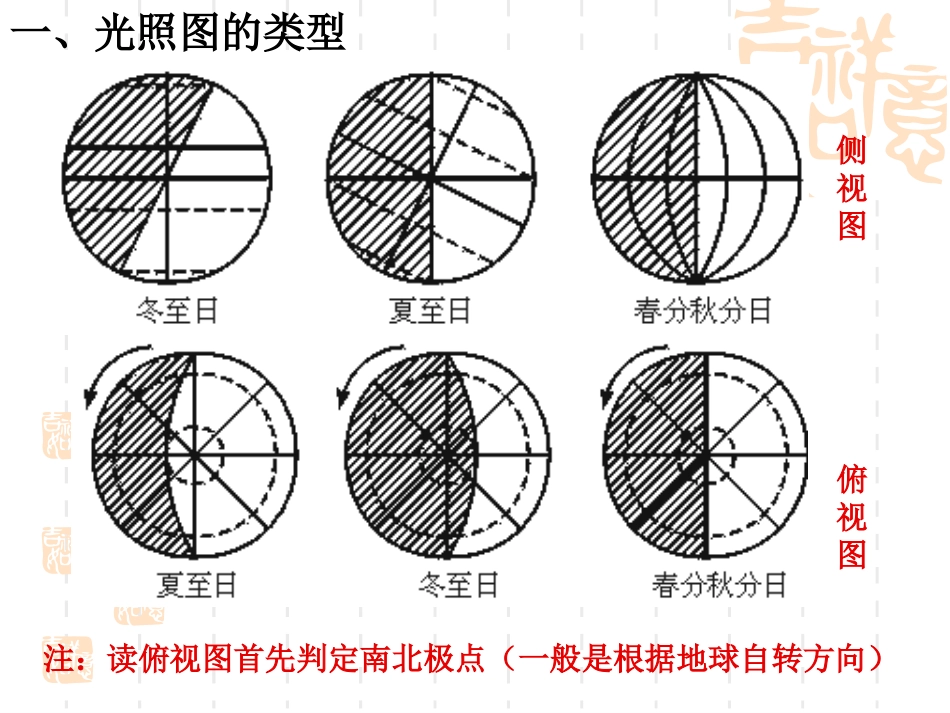

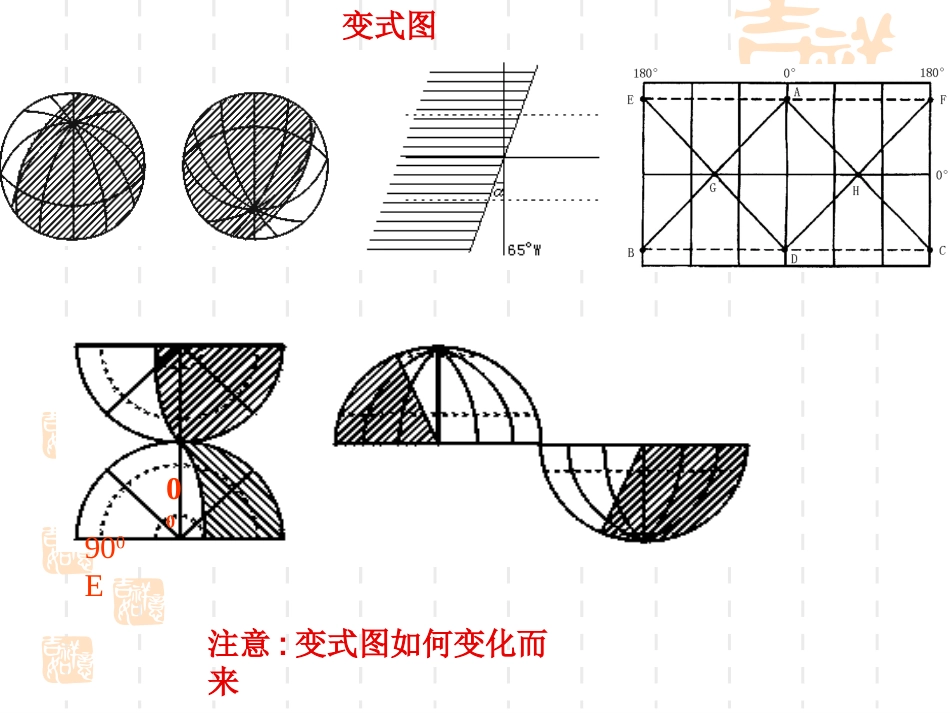

光照图的综合判读东营市一中栗端震一、光照图的类型侧视图俯视图注：读俯视图首先判定南北极点（一般是根据地球自转方向）变式图900E00注意:变式图如何变化而来二、光照图的判读１.晨昏线的判读（１）是根据地球自转方向判断：顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线，反之是晨线。例：图中谁为晨线谁是昏线？谁是晨昏线的分界点?（２）据晨昏线与纬线圈的关系判断二分二至日180°A0°0°180°AB判断节气0°180°90°90°180°0°判断节气小结：晨昏圈过极点（或与经线圈重合）为二分日晨昏线与极圈相切为二至日２.太阳直射点的地理坐标太阳直射点所在经线特点？太阳直射点纬度与晨昏线相切纬线有什么关系？例：图中太阳直射点的地理坐标为小结:太阳直射点的所在经线地方时为12时太阳直射点所在纬线和晨昏线与纬线切点所在纬线即极昼极夜的边界纬线互为余角３.地方时的计算（１）４条特殊经线地方时（２）经度差－－－时间差例：标注右图图中各经线经度标注各经线地方时例：求太阳直射点地理坐标求北京时间与国际标准时间小结:晨线与赤道交点所在经线地方时6时昏线与赤道交点所在经线地方时18时平分夜半球的经线地方时为24时平分昼半球的经线地方时为12时地方时计算与区时、日界线联系起来如图中心点为北极，若阴影部分为黑夜，判断1题1.甲地时间为（）A.8时B.9时C.15时D.16时若图中阴影部分为7月6日，非阴影部分为7月7日，判断3～4题。3.甲地的时间为（）A.15时B.9时C.3时D.12时4.北京为（）A.6日8时B.7日8时C.6日20时D.7日20时４.昼夜长短计算某地日出时刻，就是该地所在纬线与晨线交点的时刻，日落时刻为该点所在纬线与昏线交点的时刻。思考：日出、日落、昼长三者之间的关系例：求Ｃ点昼长５.正午太阳高度计算（１）计算公式正午太阳高度角由太阳直射点向南北两侧逐渐降低。某地正午太阳高度等于90˚减去该地地理纬度与太阳直射点地理纬度的差值（２）实际应用楼高、楼间距；集热板与地面夹角练一练：下图是一幅以极地为中心的地球自转示意图，回答以下问题：(1)图表示____月____日的光照情况。(2)此时A点是____点钟，A、B、C三点中的昼最短的是,昼长是___小时。(3)A的地理坐标是_____，B点的昼长是_____小时。(4)此时太阳直射点的位置是(坐标)_____，正午太阳高度的分布规律____________________________。(5)此时悉尼是___季，再过三个月,B点的昼夜长短情况是___________。
