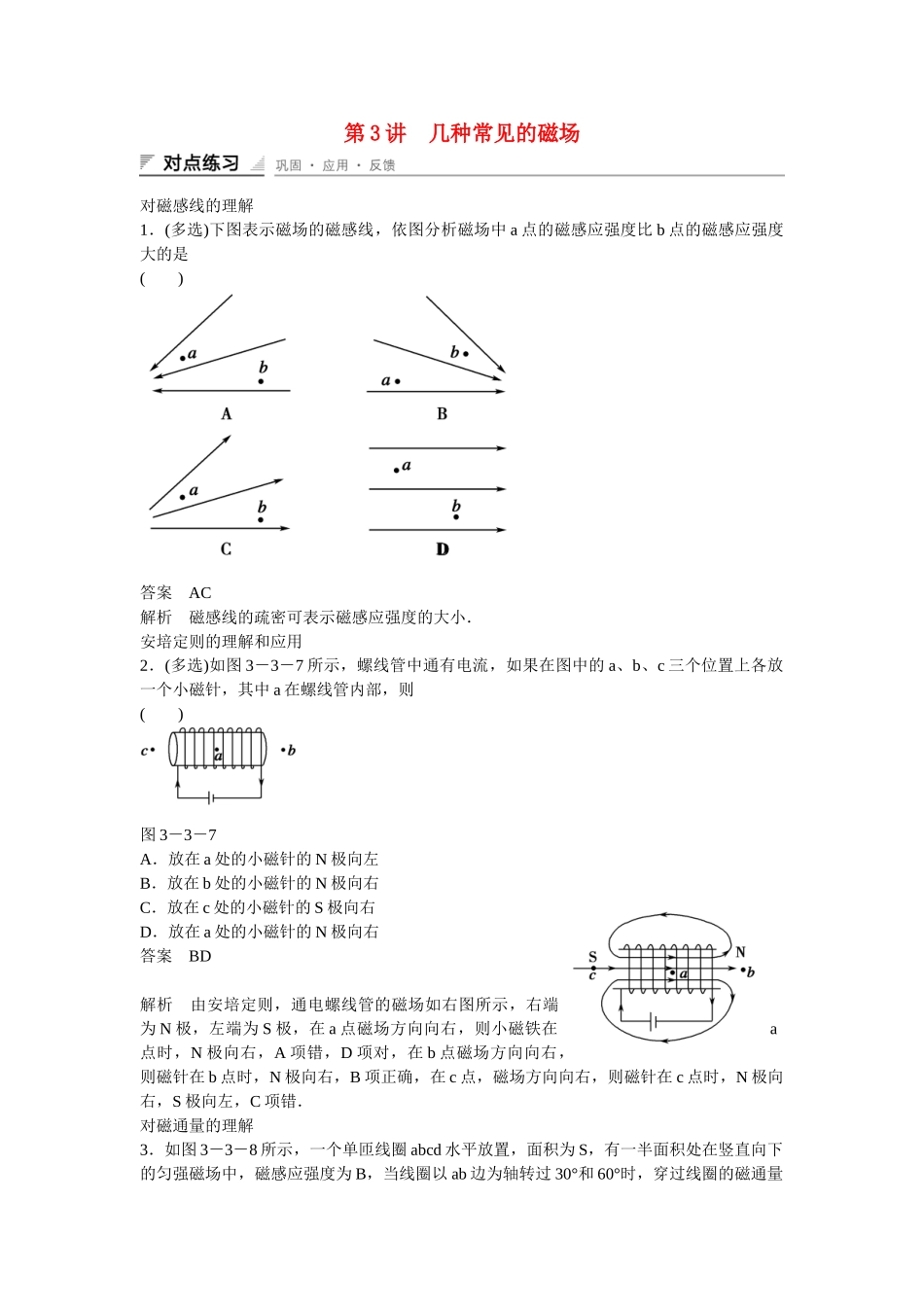

第3讲几种常见的磁场对磁感线的理解1．(多选)下图表示磁场的磁感线，依图分析磁场中a点的磁感应强度比b点的磁感应强度大的是()答案AC解析磁感线的疏密可表示磁感应强度的大小．安培定则的理解和应用2．(多选)如图3－3－7所示，螺线管中通有电流，如果在图中的a、b、c三个位置上各放一个小磁针，其中a在螺线管内部，则()图3－3－7A．放在a处的小磁针的N极向左B．放在b处的小磁针的N极向右C．放在c处的小磁针的S极向右D．放在a处的小磁针的N极向右答案BD解析由安培定则，通电螺线管的磁场如右图所示，右端为N极，左端为S极，在a点磁场方向向右，则小磁铁在a点时，N极向右，A项错，D项对，在b点磁场方向向右，则磁针在b点时，N极向右，B项正确，在c点，磁场方向向右，则磁针在c点时，N极向右，S极向左，C项错．对磁通量的理解3．如图3－3－8所示，一个单匝线圈abcd水平放置，面积为S，有一半面积处在竖直向下的匀强磁场中，磁感应强度为B，当线圈以ab边为轴转过30°和60°时，穿过线圈的磁通量分别是多少？图3－3－8答案解析当线圈分别转过30°和60°时，线圈平面在垂直于磁场方向的有效面积相同，都有S⊥＝，所以磁通量相同，都等于.
