彩色电视机遥控系统及整机分析要点课件VIP免费

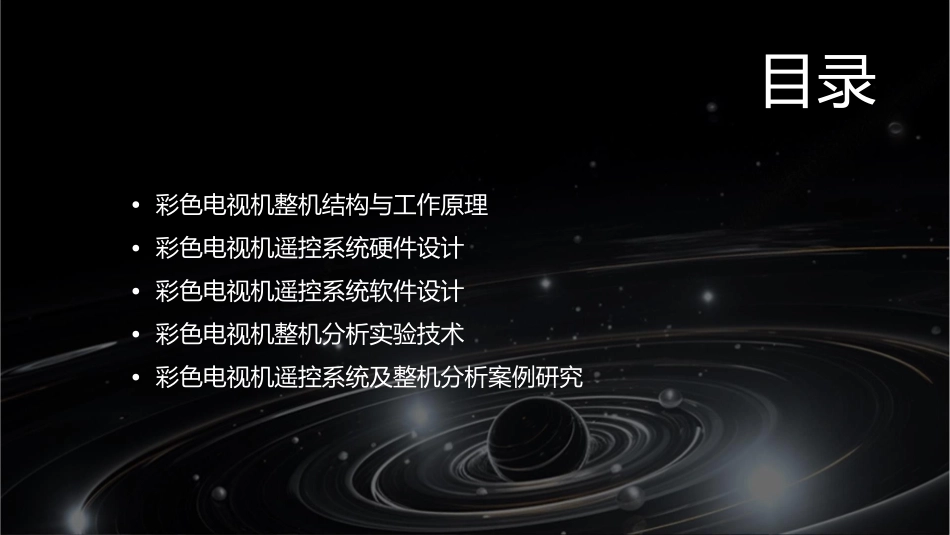

目录•彩色电视机整机结构与工作原理•彩色电视机遥控系统硬件设计•彩色电视机遥控系统软件设计•彩色电视机整机分析实验技术•彩色电视机遥控系统及整机分析案例研究遥控系统的定义与功能遥控系统的定义遥控系统是彩色电视机的重要组成部分，它是一种通过遥控器对电视机进行远程控制的系统。遥控系统的功能遥控系统的主要功能是实现对电视机的开关、频道切换、音量调节、图像调整等功能，同时还能提供各种信息服务和增值功能。遥控系统的组成与工作原理遥控系统的组成彩色电视机的遥控系统主要由遥控器、红外线接收器和微处理器等组成。工作原理遥控器通过发射红外线信号，控制电视机的工作状态和功能。红外线接收器接收遥控器发出的信号，并将其传输给微处理器进行处理。微处理器根据遥控指令执行相应的操作，实现对电视机的控制。遥控系统的发展历程与趋势发展历程彩色电视机的遥控系统经历了从机械式、电子式到数字式的发展过程，遥控器的功能和性能也不断得到提升。发展趋势随着技术的不断进步，遥控系统将更加智能化、多功能化，并具备互联网接入和智能化控制等功能，同时还将出现更多的控制方式，如语音控制、手势控制等。电视机的结构与特点010203显像管电源电路行扫描电路显像管是电视机的核心部件，它可以将电信号转换为图像信号，并呈现在屏幕上。电源电路是电视机的能源中心，负责提供各电路所需的直流电压。行扫描电路的主要任务是产生高压，为显像管提供扫描电流。电视机的结构与特点场扫描电路高频调谐器中频放大器场扫描电路负责控制电子束在垂直方向上的扫描。高频调谐器用于接收电视中频放大器对低频信号进行放大，然后将其送入视频解码器。信号并将其转换为低频信号。电视机的结构与特点视频解码器视频解码器将低频信号解码为RGB信号，然后将其送入显像管。伴音电路伴音电路负责将声音信号转换为音频信号，并通过扬声器播放。电视机的工作原理与流程01020304电视信号的接收信号的放大与解调图像信号的显示伴音信号的播放电视机通过高频调谐器接收电视信号。接收到的电视信号经过中频放大器和视频解码器的处理，还原出图像和声音信号。显像管根据图像信号在屏幕上显示出对应的画面。伴音信号经过伴音电路的处理，通过扬声器播放出声音。电视机的性能指标与评价分辨率色彩还原分辨率是衡量电视机图像清晰度的重要指标，通常以水平方向和垂直方向的像素数量来表示。色彩还原是指电视机呈现出的颜色与实际颜色的接近程度，色彩还原越准确，图像越真实。对比度响应速度对比度是图像中最亮部分与最暗部分的明暗差异，差异越大，图像的层次感越强。响应速度是指电视机对输入信号的反应速度，反应速度越快，图像越流畅。遥控系统硬件设计概述彩色电视机遥控系统的硬件设计主要包括遥控信号的发射、传输、接收和处理四个主要环节。发射器将操作指令转换为电信号，通过传输介质发送到接收器；接收器接收到信号后，通过处理电路实现对电视机的控制。遥控系统的硬件设计需考虑信号的稳定性、抗干扰能力和传输效率等因素。遥控信号发射器设计遥控信号发射器主要由编码电路、调制电路和发射天线等组成。编码电路将操作指令转换为编码信号；调制电路将编码信号调制到高频载波上；发射天线将调制后的高频信号发送出去。发射器的设计需考虑信号的发射频率、功率和天线类型等因素。遥控信号接收器设计遥控信号接收器主要由高频放大器、解调器和解码器等组成。高频放大器对接收到的信号进行放大；解调器将调制信号解调成原始编码信号；解码器将编码信号转换为控制指令。接收器的设计需考虑信号的灵敏度、抗干扰能力和稳定性等因素。遥控系统专用芯片与编程技术遥控系统专用芯片是实现遥控功能的核心部件，包括编码芯片、解调芯片和解码芯片等。编码芯片将操作指令转换为编码信号；编程技术是实现遥控功能的关键，包括解调芯片将调制信号解调成原始编码信硬件电路设计和软件编程等。需要根据号；解码芯片将编码信号转换为控制指不同的电视机型号和应用场景进行定制令。化开发。遥控系统软件设计概述遥控系统软件设计是彩色电视机的重要组成部分，它能够实现用户通过遥控器对电视机...
