施工方案之可燃气体报警系统VIP免费

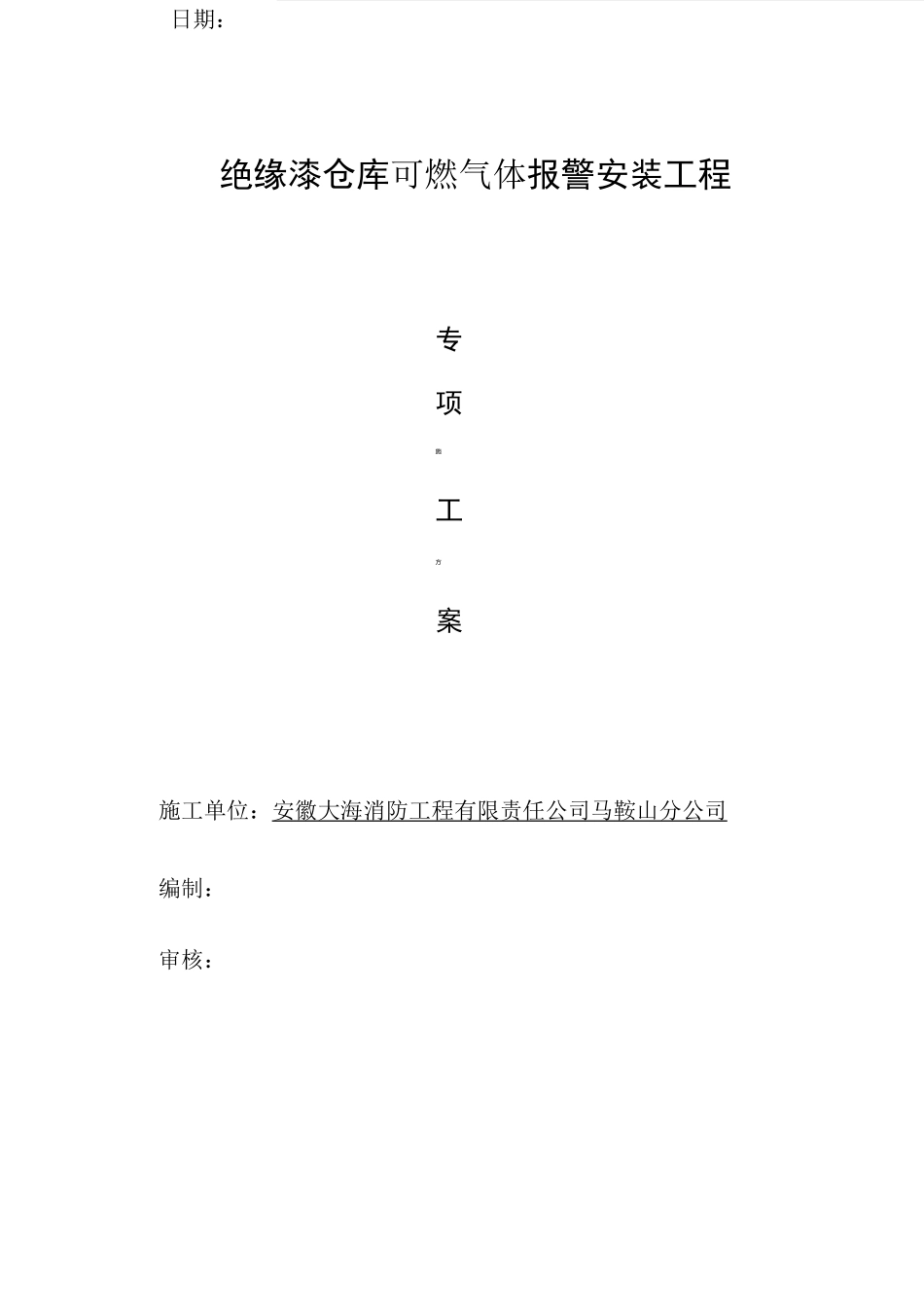

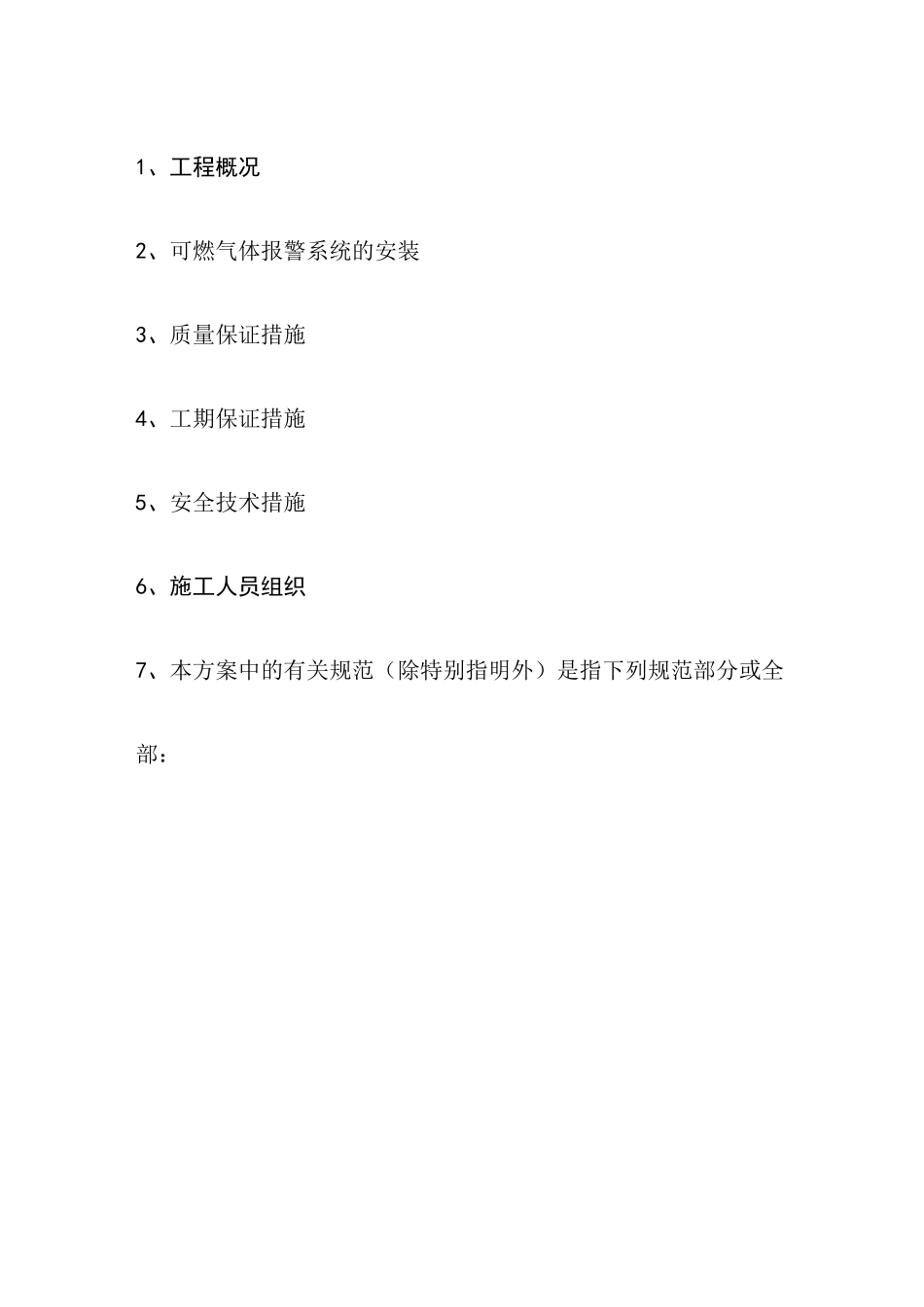

专项施工方案报验申请表工程名称：绝缘漆仓库编号致：（监理单位）我方已根据施工合同的有关规定完成了绝缘漆仓库可燃气体报警安装工程专项施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：专项施工方案承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见:项目监理机构总监理工程师日期日期：绝缘漆仓库可燃气体报警安装工程专项施工方案施工单位：安徽大海消防工程有限责任公司马鞍山分公司编制：审核：1、工程概况2、可燃气体报警系统的安装3、质量保证措施4、工期保证措施5、安全技术措施6、施工人员组织7、本方案中的有关规范（除特别指明外）是指下列规范部分或全部：气体报警系统施工方案1.工程概况该工程位于马鞍山开发区。工程内容为：绝缘漆仓库可燃气体报警系统安装工程。为确保该工程的顺利进行，特制定本施工方案，供业主备案及施工时严格执行。2.可燃气体报警系统的安装2.1一般施工要求2.1.1安装工程以设计施工图、设备技术文件、设备使用说明书的要求施工。在施工过程中发现设计中有不合理或不符合实际之处，及时提出修改建议，经现场指挥部或业主、设计人员研究决定按修改意见施工。2.1.2安装过程中为保证质量，按自检、互检和专业施工人员检查相结合的原则，对每道工序进行检查和记录（详见质量保证措施），并以这些检查记录作为工程验收的资料。对于隐蔽工程，在隐蔽前经检查合格，甲方监理签字方可隐蔽并及时做好记录交资料员妥善保管。2.1.3安装过程中所需要的仪器、仪表、量具、衡器等是经计量部门检查的合格产品，以保证施工作业的产品质量是合格的。2.2电气管路敷设要求2.2.1配电管、箱、盒的安装管线应按图纸及实际现场按最近线路敷设，水泥保护层面不得少于15mm。并尽量避免三根管路交叉于一点。箱体在墙上应固定牢靠。标高应符合规范要求，接线盒与电管之间必须用黄绿双色线跨接。2.2.2电管拗弯无折皱和裂缝，管截面椭圆度不大于外径的10％，弯头半径大于6个管径。使用金属软管长度不宜大于1M,特殊情况应有加固措施，两端应用锁母接头固定，并有可靠接地。2.2.3明配电管,用支架和骑马卡固定,水平及垂直管敷设时,应做到横平竖直。管长在2M时，偏差不得大于3mm。2.2.4所有钢质电线管均采用丝扣连接,管接头及过路盒应有圆钢跨接对于大于40的电钢管连接处应有套管，连接处管道顺直，焊接严密。管口进入箱盒小于5mm，管口毛刺应用圆锉锉平并用锁母双夹固定。并用管堵，防止异物进入管道。2.3电缆及配线施工要求2.3.1管内穿线时应清理管道，清除积水，电线在管道内严禁接头、打结、扭绞等现象。2.3.2不同系统，不同电压，不同回路的电线严禁穿入同一根管内。2.3.3穿线时进行分色编号处理以便于识别，同时做好绝缘测试检查，做好安装记录。测试记录必须由甲方、总包或其委托代表现场签字。2.3.4末端用电设备的连接，从接线盒、箱内用金属软管引出保护,无裸露明线。金属软管的配件留有一定的富余长度，避免出现绷直，影响接头的可靠性。2.3.5KVV电缆敷设前严格复核长度裁断，同时做好回路识别，做好端头的保护，在配电缆头时做好绝缘测试，并做安装记录。2.4平层显示箱、区域报警柜及分线箱的安装2.4.1各区域配电箱、楼层显示器的安装，其箱体固定牢固，标高统一，进出电缆及电线接口合理顺直。进入箱体内电缆及电线应用扎带固定并及时做好安装记录备查。2.4.2箱体安装水平偏差不大于5mm,垂直高度偏差不大于1.5mm。2.5线槽安装及槽内布线2.5.1线槽主要布置前先用吊垂，支架固定在同一平面上，确保线槽固定牢固、美观，接地线连接可靠。2.5.2槽内配线不同区域网络的导线应分束，用扎带固定，并使所用导线布置顺直。2.5.3线槽引出线开孔，采用专用开孔器开孔。A接线端子处理由于整个网络是24V低压供电弱电系统，并采用二总线制，由计算机进行管理，并有输出打印设备进行监控。对于每个接线端子的连接均要求具有极小的接触电阻。我公司选用阻燃压接帽，并用专用压接钳进行压接，对于主网络回路采用绞接并搪锡以保证连接，以使电信号的可靠传输。B对于多股BVR软线与端子排连接，采用压线耳连接，以保...
