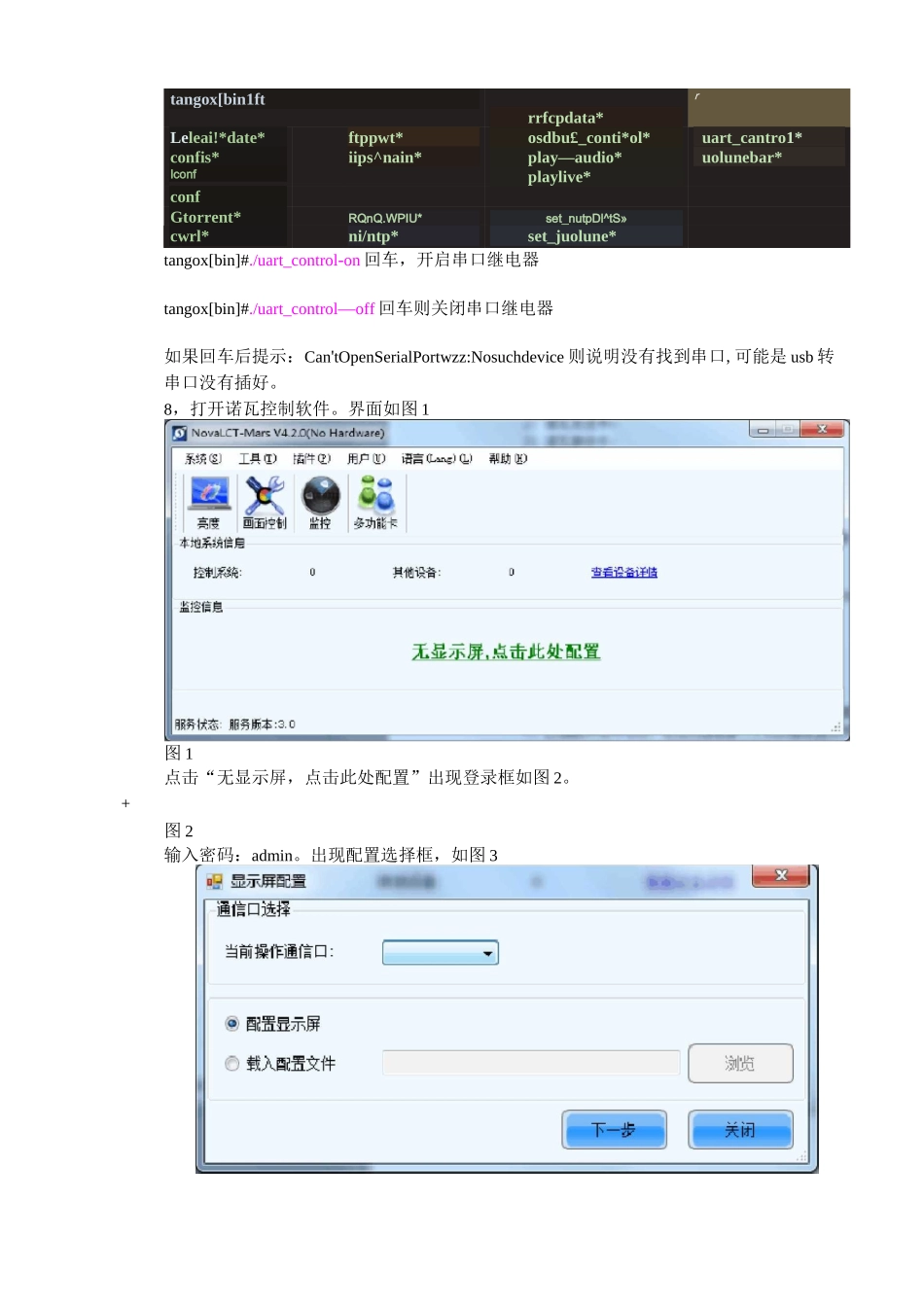

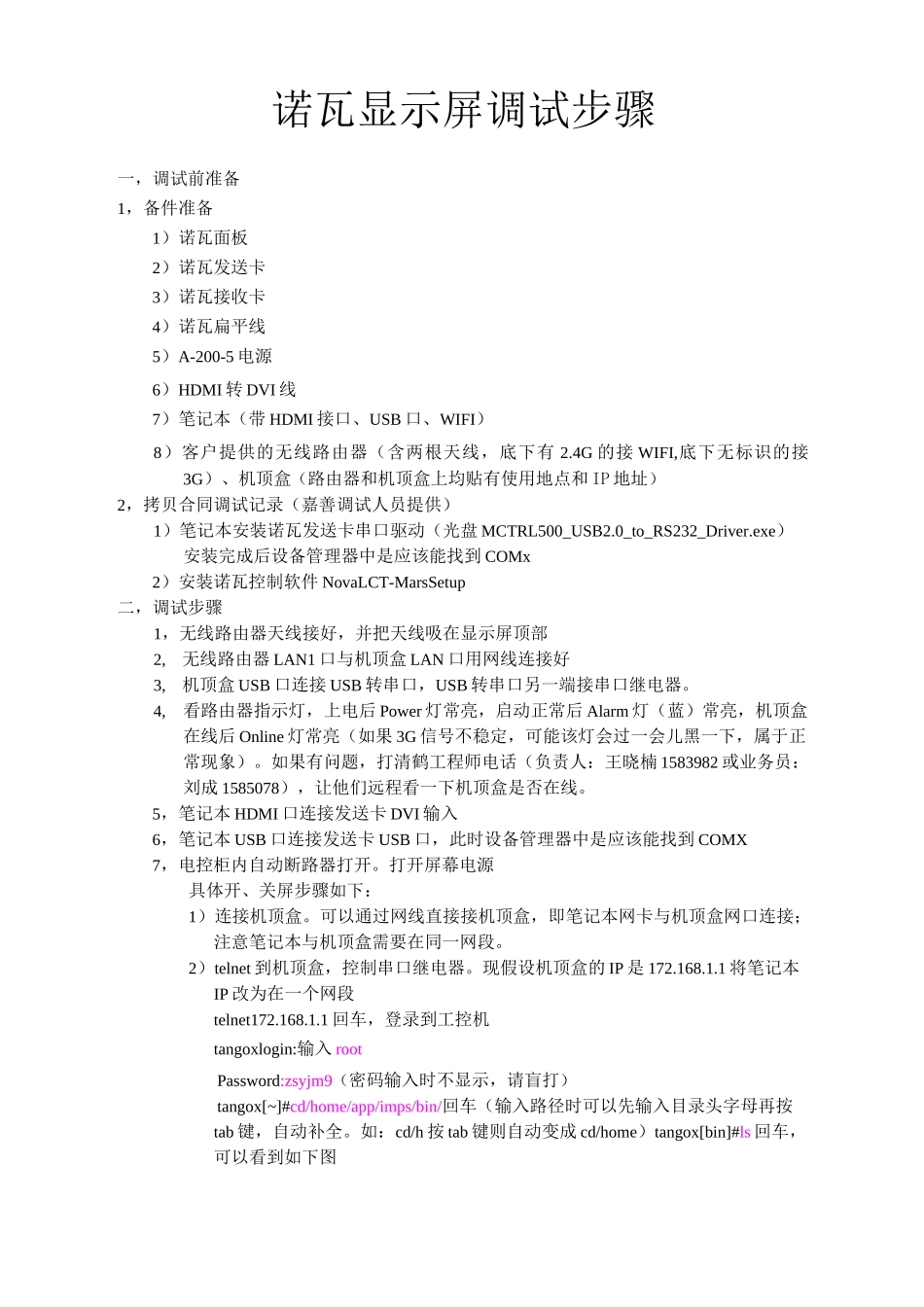

诺瓦显示屏调试步骤一，调试前准备1，备件准备1）诺瓦面板2）诺瓦发送卡3）诺瓦接收卡4）诺瓦扁平线5）A-200-5电源6）HDMI转DVI线7）笔记本（带HDMI接口、USB口、WIFI）8）客户提供的无线路由器（含两根天线，底下有2.4G的接WIFI,底下无标识的接3G）、机顶盒（路由器和机顶盒上均贴有使用地点和IP地址）2，拷贝合同调试记录（嘉善调试人员提供）1）笔记本安装诺瓦发送卡串口驱动（光盘MCTRL500_USB2.0_to_RS232_Driver.exe）安装完成后设备管理器中是应该能找到COMx2）安装诺瓦控制软件NovaLCT-MarsSetup二，调试步骤1，无线路由器天线接好，并把天线吸在显示屏顶部2,无线路由器LAN1口与机顶盒LAN口用网线连接好3,机顶盒USB口连接USB转串口，USB转串口另一端接串口继电器。4,看路由器指示灯，上电后Power灯常亮，启动正常后Alarm灯（蓝）常亮，机顶盒在线后Online灯常亮（如果3G信号不稳定，可能该灯会过一会儿黑一下，属于正常现象）。如果有问题，打清鹤工程师电话（负责人：王晓楠1583982或业务员：刘成1585078），让他们远程看一下机顶盒是否在线。5，笔记本HDMI口连接发送卡DVI输入6，笔记本USB口连接发送卡USB口，此时设备管理器中是应该能找到COMX7，电控柜内自动断路器打开。打开屏幕电源具体开、关屏步骤如下：1）连接机顶盒。可以通过网线直接接机顶盒，即笔记本网卡与机顶盒网口连接；注意笔记本与机顶盒需要在同一网段。2）telnet到机顶盒，控制串口继电器。现假设机顶盒的IP是172.168.1.1将笔记本IP改为在一个网段telnet172.168.1.1回车，登录到工控机tangoxlogin:输入rootPassword:zsyjm9（密码输入时不显示，请盲打）tangox[~]#cd/home/app/imps/bin/回车（输入路径时可以先输入目录头字母再按tab键，自动补全。如：cd/h按tab键则自动变成cd/home）tangox[bin]#ls回车，可以看到如下图tangox[bin1ftrrfcpdata*rLeleai!*date*ftppwt*osdbu£_conti*ol*uart_cantro1*confis*iips^nain*play—audio*uolunebar*Iconfplaylive*confGtorrent*RQnQ.WPIU*set_nutpDl^tS»cwrl*ni/ntp*set_juolune*tangox[bin]#./uart_control-on回车，开启串口继电器tangox[bin]#./uart_control—off回车则关闭串口继电器如果回车后提示：Can'tOpenSerialPortwzz:Nosuchdevice则说明没有找到串口,可能是usb转串口没有插好。8，打开诺瓦控制软件。界面如图1图1点击“无显示屏，点击此处配置”出现登录框如图2。+图2输入密码：admin。出现配置选择框，如图3“当前操作通信口”选择与发送卡USB口连接的串口。选择配置显示屏打开控制软件界面如图4。一般出厂嘉善调试过，现场只需要发送一下显示屏连接。选择“显示屏连接”页图4〒「b**/114601#A14E01产冈2®■份卜显示屏"KS舞3S〒|好||云序空4图6载入如图7,图中S为输入，E为输出，即从左下角进最后从左上角出。〒「b**/114601#A14E01产冈2®■份卜显示屏"KS舞3S〒|好||云序空4图7点击“发送到硬件”按钮，发送到显示屏。观看显示效果。如果显示每个箱体内部显示正常，整个显示屏不连续。说明网口1、2搞错，插另外1个网线看看。9,设置显示屏亮度到40%。10，显示笔记本画面正常后，将HDMI口插到机顶盒上。手动断路器断开，自动短路器打开。打电话给清鹤工程师，测试大屏电源开关。现在接收卡参数要用新的设置，可以从“乐卡接收板新设置.rcfg”导入。1,现在跟清鹤约定机顶盒24小时播放。所以晚上调试时，telnet到机顶盒可以打开电源，显示屏应该可以显示一个完整画面。2，请检查串口线是否已经插牢固。3，请开关屏测试至少5遍,以确定不会出现跳闸。（通过telnet到机顶盒，./uart_control-on和./uart_control-off之间设置5次）4，调试完请telnet到机顶盒关闭串口继电器，来关闭大屏电源。5，调试完成请保证手动短路器断开，自动断路器打开。结束
