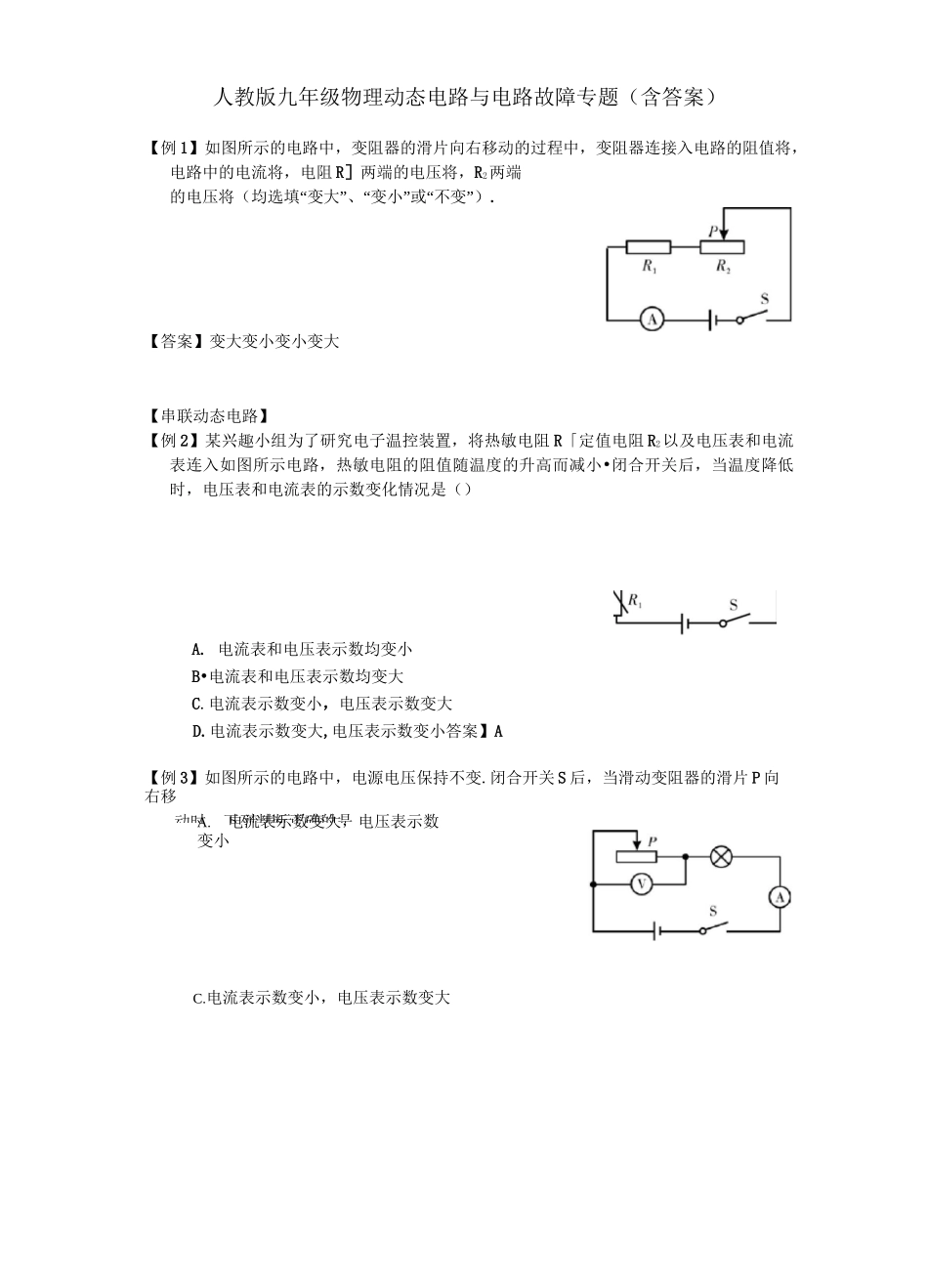

人教版九年级物理动态电路与电路故障专题（含答案）【例1】如图所示的电路中，变阻器的滑片向右移动的过程中，变阻器连接入电路的阻值将，电路中的电流将，电阻R］两端的电压将，R2两端的电压将（均选填“变大”、“变小”或“不变”）.【答案】变大变小变小变大【串联动态电路】【例2】某兴趣小组为了研究电子温控装置，将热敏电阻R「定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小•闭合开关后，当温度降低时，电压表和电流表的示数变化情况是（）A.电流表和电压表示数均变小B•电流表和电压表示数均变大C.电流表示数变小，电压表示数变大D.电流表示数变大,电压表示数变小答案】A【例3】如图所示的电路中，电源电压保持不变.闭合开关S后，当滑动变阻器的滑片P向右移C.电流表示数变小，电压表示数变大动时，下列判断正确的是A.电流表示数变大，电压表示数变小D.电流表示数变小，电压表示数变小【答案】A【变3-1】（多选）如图所示，开关S闭合后，当滑动变阻器的滑片P向右移动时，下列说法正确的是（）~~0-H儿O"A.电压表V的示数变小1B.电压表V的示数变大2C.电压表V的示数变大1D.电压表V的示数不变2【答案】CD【变3-2】（多选在如图所示电路中当闭合开关后滑动变阻器的滑动片P向右移动时）A.电流表示数变大，灯变暗B.电流表示数变小，灯变暗C.电压表示数不变，灯变亮D.电压表示数不变，灯变暗【答案】BD【例4】在如图所示的电路中，将开关S闭合后，则电流表的示数将，电压表的示数将（均填“变大”、“变小”或“不变”）.【答案】变大变大【例5】如图所示的电路中，电源电压不变，当滑动变阻器的滑片从A滑向B的过程中，下列说法正确的是（）A.电压表V的示数不变，小灯泡亮度不变2B.电压表V的示数变小，小灯泡亮度变暗2C.电压表V的示数变小，电流表A的示数变小1D.电压表V的示数变大，电流表A的示数变大1【答案】B【并联动态电路】【例6】如图，当滑片P向左移动（未到最左端）时，A］表、A2表和V表将如何变化?A］表：；A2表：；V表：.【答案】不变变大不变【变6-1】如图，当滑片P向右移动时，下列判断正确的是（A.电压表V的示数逐渐变小B.电流表A］与A2的示数逐渐变小C.电流表A］与A?的示数的差逐渐变小D.电流表A】示数变小，A2的示数不变答案】B【例7】如图所示的电路中，电源电压恒定不变，不考虑温度对灯丝电阻的影响，SyS2都闭合，两灯正常发光；当s2断开时，电压表、电流表示数变化情况是（）A.电流表示数B.电流表示数C.电压表示数D.电压表示数A.电压表示数不变，电流表示数不变B.电压表示数变小，电流表示数不变C.电压表示数不变，电流表示数变小D.电压表示数变大，电流表示数变大答案】C【变7-1】如图，当开关闭合时，灯泡L］和L2是联连接的•开关S断开时，电压表的示数将；电流表的示数将（选填“增大、不变、减小为0”）.【答案】并不变减小为0【电压表特殊接法】【例8】如图所示，闭合开关S,当滑动变阻器滑片P向a滑动的过程中，电流表、电压表示数变化的情况是（答案】C【变8-1】如图所示为电子拉力计原理图，当人手拉住拉环施加的力增大时（）A.电路中电流变大，电压表的示数变大B.电路中电流变小，电压表的示数变小C.电路中电流不变，电压表的示数变大D.电路中电流不变，电压表的示数变小【答案】C【变8-2】如图所示的电路中，电源电压不变.当闭合开关S,滑动变阻器的滑片P向右移动时,下列判断正确的是（）A.电流表示数变大，电压表示数变小B.电流表示数变小，电压表示数不变C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数不变答案】B【功能型动态电路】【例9】（多选）下图是某种光电计数器的原理示意图，其中R的电阻值随着光照亮度的增1大而减小，R为定值电阻.工件随传送带运动，使光源的光线间歇地照射R,4、B两点21间的信号处理系统每获得高电压时计数一次.下列说法正确的是（）光电计数器A.光线照射T?时，信号处理系统计数1B.光线照射R时，信号处理系统不计数1C.工件挡住光线，使R两端的电压变小1D.工件挡住光线，使R两端的电压变大1【答案】AD【例10】为响应国家严禁在公共场所吸烟的规定，某同学设计了一种烟雾...
