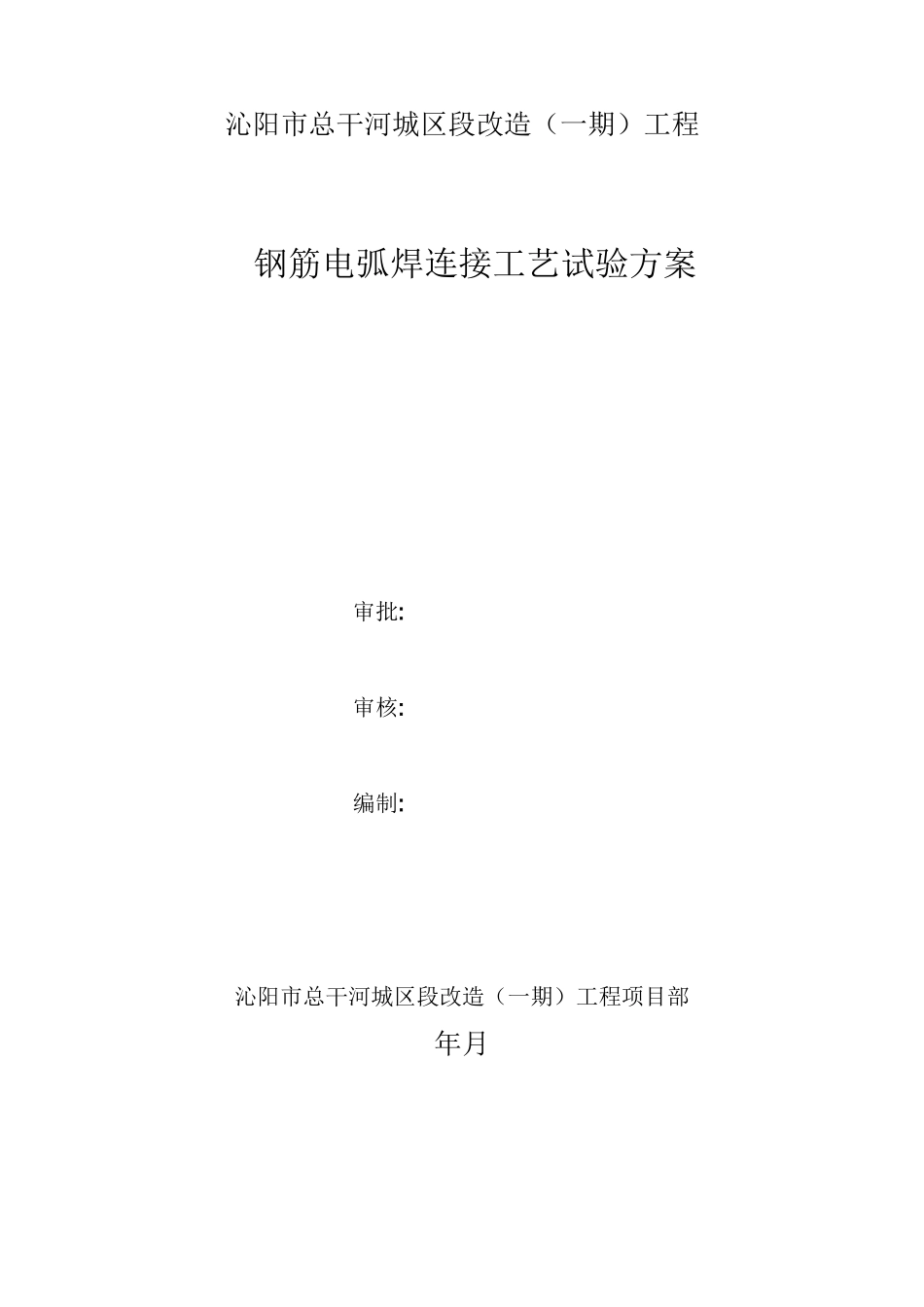

沁阳市总干河城区段改造（一期）工程钢筋电弧焊连接工艺试验方案审批:审核:编制:沁阳市总干河城区段改造（一期）工程项目部年月一、工程概况二、试验目的三、试验依据四、钢筋电弧焊工艺性试验1钢筋电弧焊连接工艺试验方案一、工程概况、沁阳市总干河城区段改造（一期）工程，滨河北路设计起点桩号为北，终点桩号为北，全长米；滨河南路设计起点桩号为南，终点桩号为南，全长米。主要施工内容包括:道路交通工程、景观绿化工程、桥梁工程、给排水工程及照明工程等。道路交通工程为滨河北路、滨河南路及建设南路，照明工程为总干河两岸道路照明及相关安装工程。道路采用双向两车道，滨河南、北路车行道宽，建设南路车行道宽米；桥梁工程座，建设路桥桥面全宽为米，上部结构采用米装配式预应力混凝土箱型连续梁，下部结构采用柱式桥墩、柱式桥台，钻孔灌注桩基础；自由街桥桥面全宽为米，上部结构采用米装配式预应力混凝土箱型连续梁，下部结构采用柱式桥墩、柱式桥台，钻孔灌注桩基础。、主要建筑物工程钢筋连接方式序号工程名称主要连接方式备注建设路桥梁双面搭接焊、单面搭接焊自由街桥梁双面搭接焊、单面搭接焊公共卫生间土建双面搭接焊、单面搭接焊混凝土挡墙双面搭接焊、单面搭接焊二、试验目的通过现场焊接工艺实验，确定选定的焊接工艺流程、施工方法、施工参数和焊接控制标准等，从而为沁阳市总干河城区段改造（一期）工程标段桥梁、土建等钢筋焊接施工提供切实可行的施工、技术参数，最终满足设计、规范的要求，特编制此钢筋焊接工艺性试验方案。本焊接工艺性试验主要为电弧焊焊接技术。2三、试验依据、《水工混凝土钢筋施工规范》、《钢筋焊接及验收规程》、《钢筋焊接接头试验方法标准》（）；、《公路桥涵施工技术规范》；、《城市桥梁规程施工及质量验收规范》；、本工程有关的图纸、设计监理要求及合同文件等。四、钢筋电弧焊工艺性试验一试验准备、主要机械设备：电弧焊的主要设备是直流焊机，其参数见下表:产品型号电源电压额定电流空载电压额定焊接电流电流调节范围额定负载持续率、电弧焊人员配置：焊工名、试验人员名、试验协作工名、安全员名、电工名、钢筋工名。、材料：钢筋选用山西晋钢集团钢筋（e、e及e）,钢筋出厂质量证明书、钢筋牌号齐全，钢筋物理性能复检合格。钢筋表面不得出现裂纹、结疤、锈蚀、油渍和折叠。焊条采用型焊条。、作业条件：（）焊工经培训考核，持证上岗；（）钢筋外观检测和物理性能复检合格；（）弧焊机等机具设备完好，焊机按规定操作接通电源，电源符合施焊要求；（二）操作工艺、钢筋焊接方式选择：钢筋电弧焊分帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽五种接头形式，本工艺性试验采用搭接焊。、搭接焊工艺钢筋搭接焊接头型式见下图：3悍接方法接头型式适用范囤钢筋搭接长度应符合下表4（）定位：在搭接段两头处，先用焊条将需要焊接的钢筋进行点焊，保证试件在焊接过程中不会出现分离或移位现象。（）运条：运条时的直线前进、横向摆动和送进焊条三个动作要协调平稳。（）收弧：收弧时，应将熔池填满，拉灭电弧时，应将熔池填满，注意不要在钢筋表面造成电弧擦伤。（）二层焊：在第一层焊接完成后，将焊渣敲掉，按照上述操作过程，进行第二层焊接，保证焊缝的高度和长度满足规范要求。（）熔合：焊接过程中应有足够的熔深。主焊缝与定位焊缝应结合良好，避免气孔、夹渣和烧伤缺陷，并防止产生裂缝。（）外观检查：对焊好的焊接试件进行外观检查，焊缝表面平顺，没有明显的咬边、凹陷、气孔和裂缝；用小锤敲击接头时，应发出清脆声；（）送检：将外观检查合格的试件送实验室进行拉伸试验。（三）抽样检查在接头外观检查合格后抽取试件进行试验，电弧焊接头拉伸试验结果应符合下列要求：、个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；、至少应有个试件断于钢筋母材，并呈延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值。当达到上述项要求时，应评定该批接头为抗拉强度合格。、当试验结果有个试件抗拉强度小于钢筋母材抗拉强度标准值；或个以上试件均在焊缝或热影响区发生脆性断裂，抗拉强度小于钢筋母...
