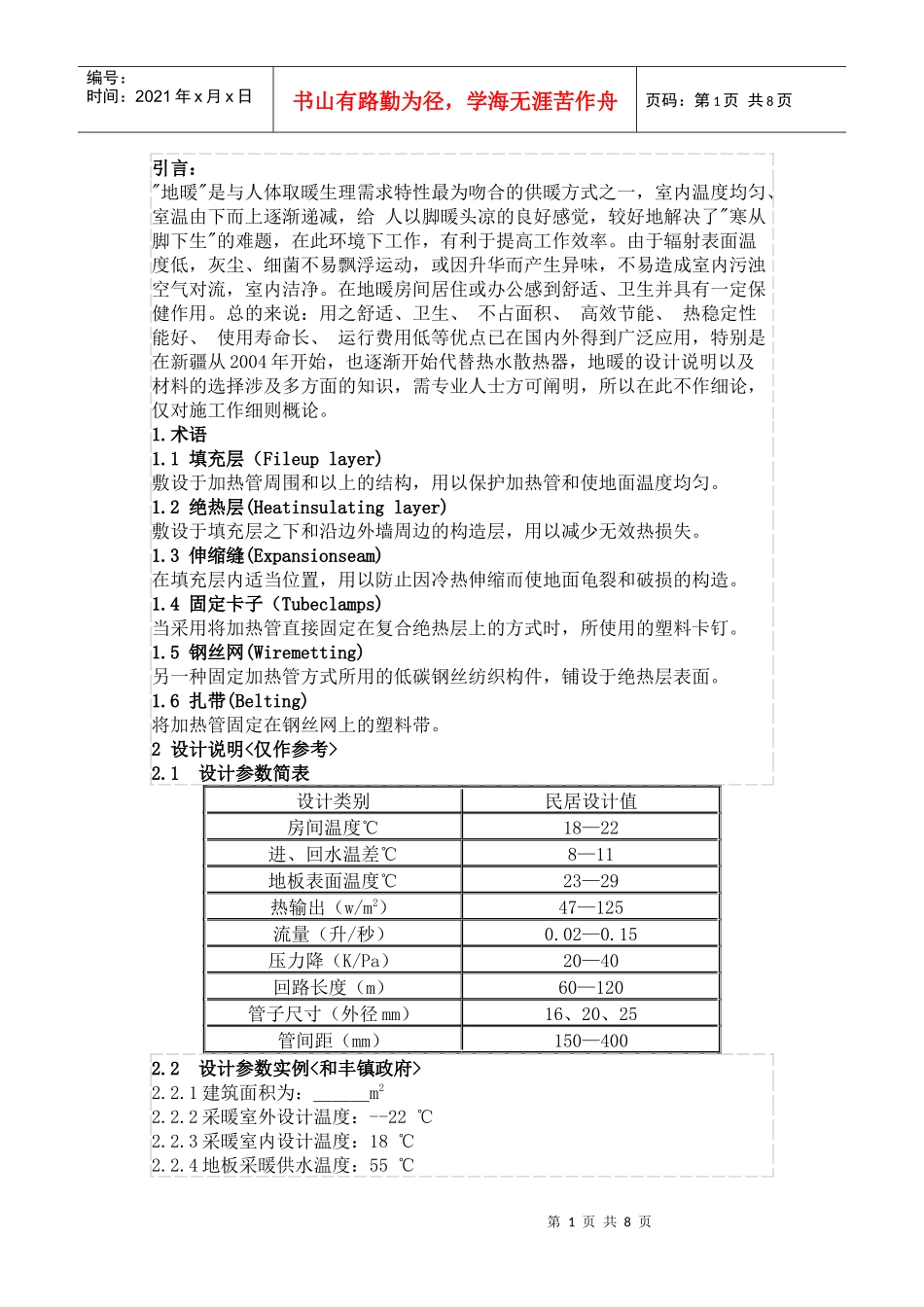

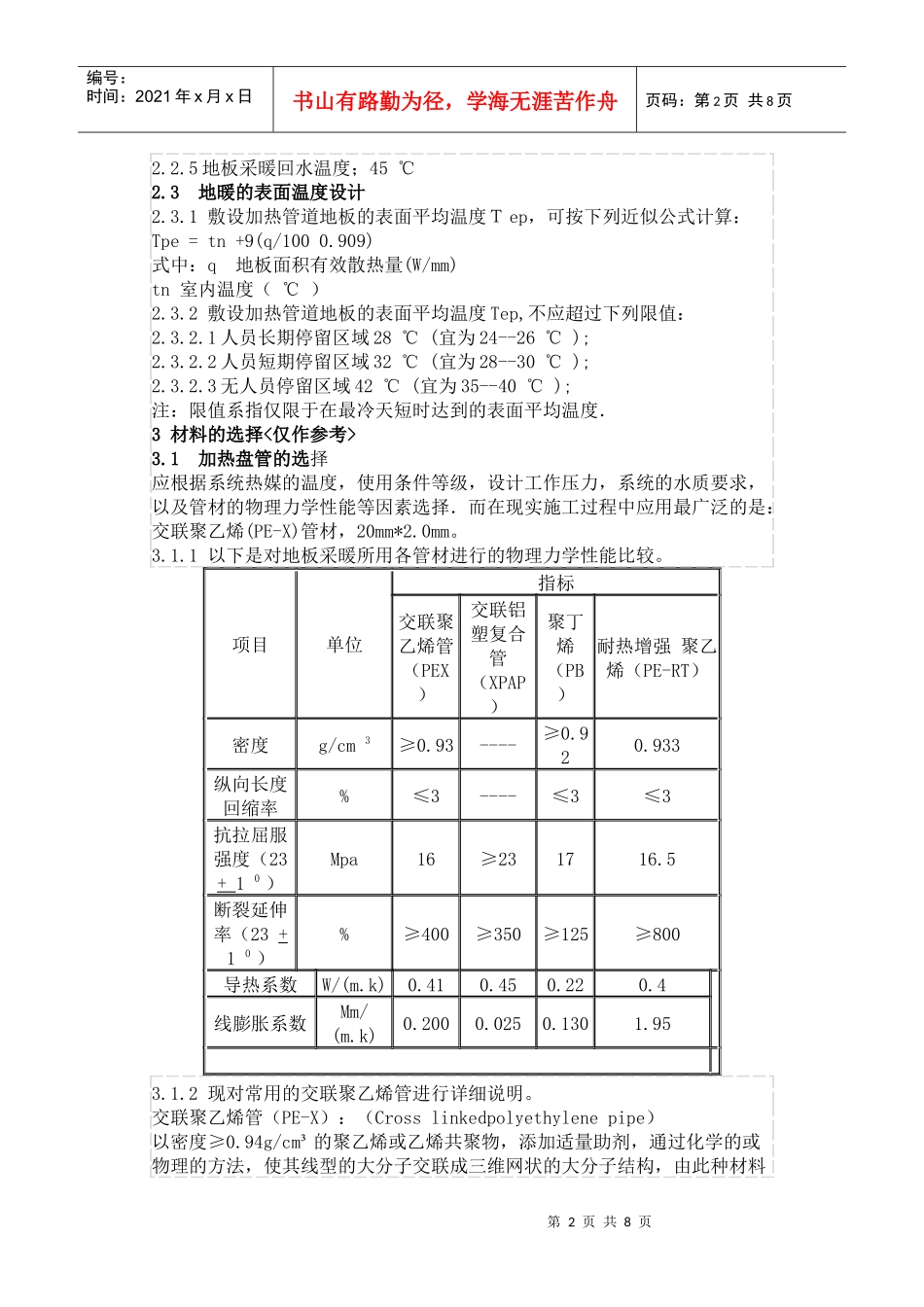

浅谈低温热水地板辐射供暖的施工技术2006年1月13日第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页引言："地暖"是与人体取暖生理需求特性最为吻合的供暖方式之一，室内温度均匀、室温由下而上逐渐递减，给人以脚暖头凉的良好感觉，较好地解决了"寒从脚下生"的难题，在此环境下工作，有利于提高工作效率。由于辐射表面温度低，灰尘、细菌不易飘浮运动，或因升华而产生异味，不易造成室内污浊空气对流，室内洁净。在地暖房间居住或办公感到舒适、卫生并具有一定保健作用。总的来说：用之舒适、卫生、不占面积、高效节能、热稳定性能好、使用寿命长、运行费用低等优点已在国内外得到广泛应用，特别是在新疆从2004年开始，也逐渐开始代替热水散热器，地暖的设计说明以及材料的选择涉及多方面的知识，需专业人士方可阐明，所以在此不作细论，仅对施工作细则概论。1.术语1.1填充层（Fileuplayer)敷设于加热管周围和以上的结构，用以保护加热管和使地面温度均匀。1.2绝热层(Heatinsulatinglayer)敷设于填充层之下和沿边外墙周边的构造层，用以减少无效热损失。1.3伸缩缝(Expansionseam)在填充层内适当位置，用以防止因冷热伸缩而使地面龟裂和破损的构造。1.4固定卡子（Tubeclamps)当采用将加热管直接固定在复合绝热层上的方式时，所使用的塑料卡钉。1.5钢丝网(Wiremetting)另一种固定加热管方式所用的低碳钢丝纺织构件，铺设于绝热层表面。1.6扎带(Belting)将加热管固定在钢丝网上的塑料带。2设计说明<仅作参考>2.1设计参数简表设计类别民居设计值房间温度℃18—22进、回水温差℃8—11地板表面温度℃23—29热输出（w/m2）47—125流量（升/秒）0.02—0.15压力降（K/Pa）20—40回路长度（m）60—120管子尺寸（外径mm）16、20、25管间距（mm）150—4002.2设计参数实例<和丰镇政府>2.2.1建筑面积为：＿＿＿m22.2.2采暖室外设计温度：--22℃2.2.3采暖室内设计温度：18℃2.2.4地板采暖供水温度：55℃第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2.2.5地板采暖回水温度；45℃2.3地暖的表面温度设计2.3.1敷设加热管道地板的表面平均温度Ｔep，可按下列近似公式计算：Tpe=tn+9(q/1000.909)式中：q地板面积有效散热量(W/mm)tn室内温度（℃）2.3.2敷设加热管道地板的表面平均温度Tep,不应超过下列限值：2.3.2.1人员长期停留区域28℃(宜为24--26℃);2.3.2.2人员短期停留区域32℃(宜为28--30℃);2.3.2.3无人员停留区域42℃(宜为35--40℃);注：限值系指仅限于在最冷天短时达到的表面平均温度．3材料的选择<仅作参考>3.1加热盘管的选择应根据系统热媒的温度，使用条件等级，设计工作压力，系统的水质要求，以及管材的物理力学性能等因素选择．而在现实施工过程中应用最广泛的是：交联聚乙烯(PE-X)管材，20mm*2.0mm。3.1.1以下是对地板采暖所用各管材进行的物理力学性能比较。项目单位指标交联聚乙烯管（PEX）交联铝塑复合管（XPAP）聚丁烯（PB）耐热增强聚乙烯（PE-RT）密度g/cm3≥0.93----≥0.920.933纵向长度回缩率%≤3----≤3≤3抗拉屈服强度（23+10）Mpa16≥231716.5断裂延伸率（23+10）%≥400≥350≥125≥800导热系数W/(m.k)0.410.450.220.4线膨胀系数Mm/(m.k)0.2000.0250.1301.953.1.2现对常用的交联聚乙烯管进行详细说明。交联聚乙烯管（PE-X）：（Crosslinkedpolyethylenepipe）以密度≥0.94g/cm³的聚乙烯或乙烯共聚物，添加适量助剂，通过化学的或物理的方法，使其线型的大分子交联成三维网状的大分子结构，由此种材料第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页制成的管材，通常以PE-X标记。其在0℃～95℃和0.6MPa压力下长期使用，寿命可达五十年。交联聚乙烯（PEX）管适合用于低温地板辐射系统，其耐压强度（8公斤以上）不及PP-R和PE-AL-PE管，结构单一，热膨胀系数与混凝土的热膨胀系数较为接近。应用此管材可大大减少管材及混凝土开裂的几率。3.2分水器的选择3.2.1分水器的安装应为紫铜或黄铜。3.2.2供回水均设排气阀。3.2.3供水前端应设“Y”型过...
