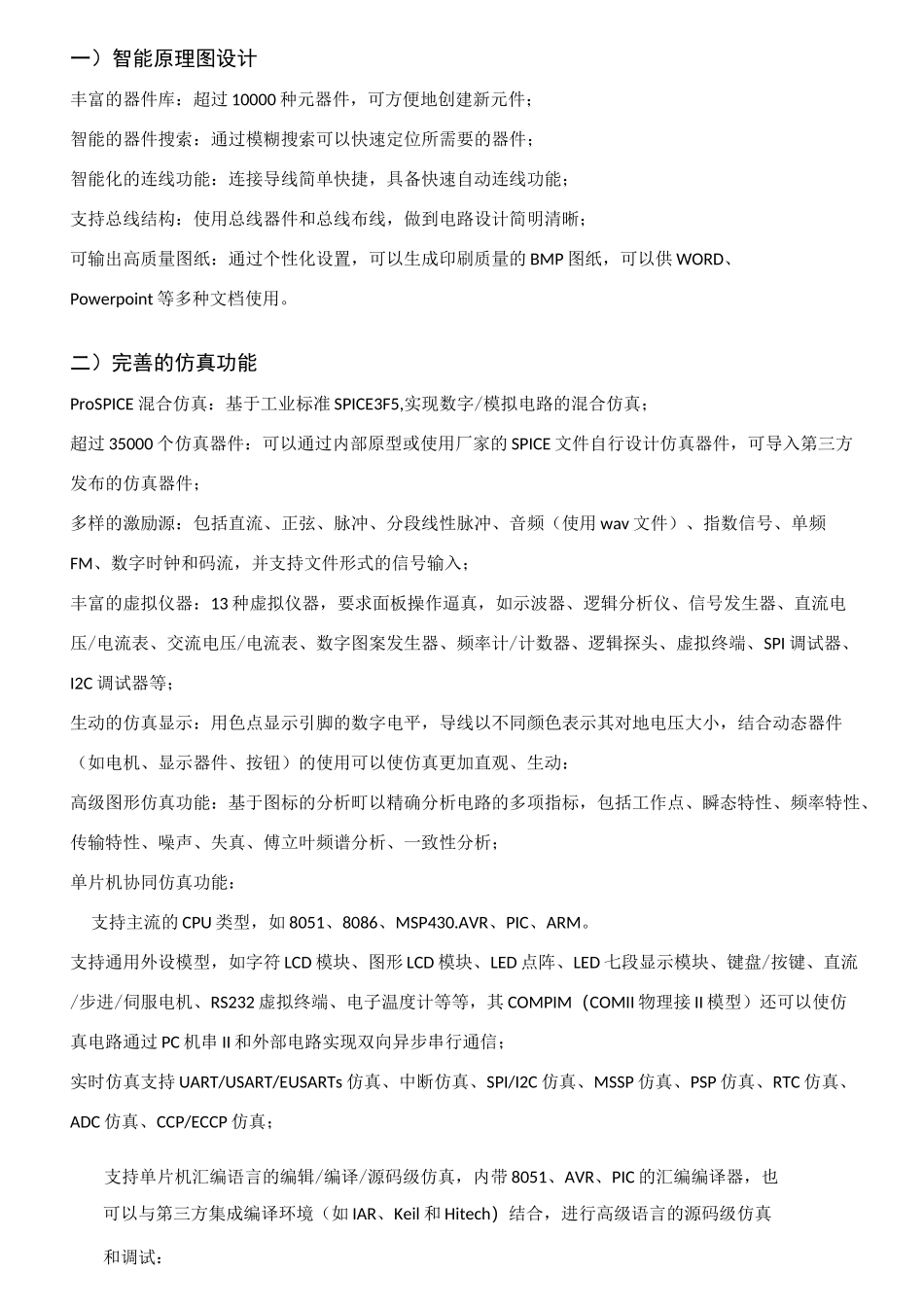

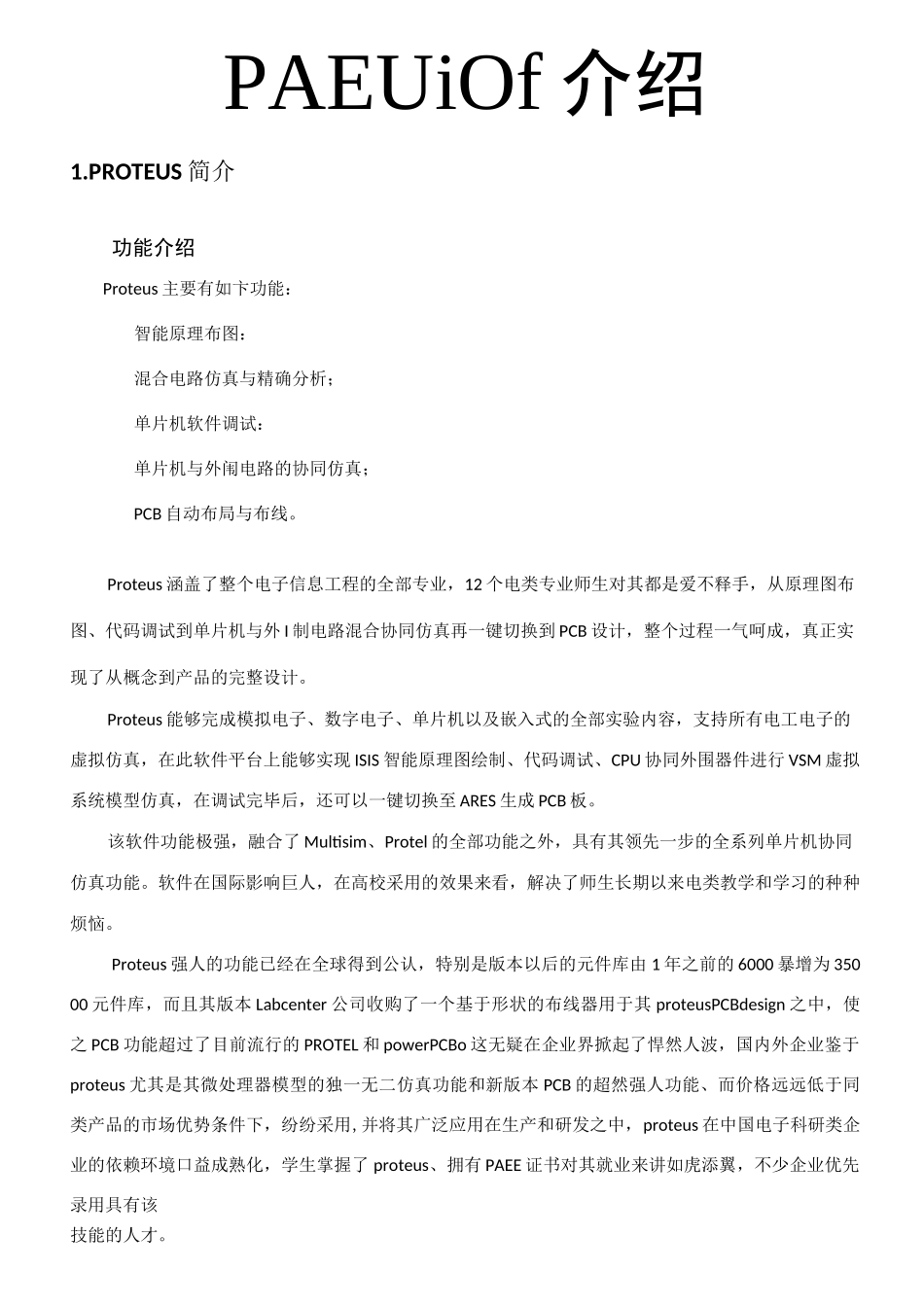

PAEUiOf介绍1.PROTEUS简介功能介绍Proteus主要有如卞功能：智能原理布图：混合电路仿真与精确分析；单片机软件调试：单片机与外闱电路的协同仿真；PCB自动布局与布线。Proteus涵盖了整个电子信息工程的全部专业，12个电类专业师生对其都是爱不释手，从原理图布图、代码调试到单片机与外I制电路混合协同仿真再一键切换到PCB设计，整个过程一气呵成，真正实现了从概念到产品的完整设计。Proteus能够完成模拟电子、数字电子、单片机以及嵌入式的全部实验内容，支持所有电工电子的虚拟仿真，在此软件平台上能够实现ISIS智能原理图绘制、代码调试、CPU协同外围器件进行VSM虚拟系统模型仿真，在调试完毕后，还可以一键切换至ARES生成PCB板。该软件功能极强，融合了Multisim、Protel的全部功能之外，具有其领先一步的全系列单片机协同仿真功能。软件在国际影响巨人，在高校采用的效果来看，解决了师生长期以来电类教学和学习的种种烦恼。Proteus强人的功能已经在全球得到公认，特别是版本以后的元件库由1年之前的6000暴增为35000元件库，而且其版本Labcenter公司收购了一个基于形状的布线器用于其proteusPCBdesign之中，使之PCB功能超过了目前流行的PROTEL和powerPCBo这无疑在企业界掀起了悍然人波，国内外企业鉴于proteus尤其是其微处理器模型的独一无二仿真功能和新版本PCB的超然强人功能、而价格远远低于同类产品的市场优势条件下，纷纷采用,并将其广泛应用在生产和研发之中，proteus在中国电子科研类企业的依赖环境口益成熟化，学生掌握了proteus、拥有PAEE证书对其就业来讲如虎添翼，不少企业优先录用具有该技能的人才。一）智能原理图设计丰富的器件库：超过10000种元器件，可方便地创建新元件；智能的器件搜索：通过模糊搜索可以快速定位所需要的器件；智能化的连线功能：连接导线简单快捷，具备快速自动连线功能；支持总线结构：使用总线器件和总线布线，做到电路设计简明清晰；可输出高质量图纸：通过个性化设置，可以生成印刷质量的BMP图纸，可以供WORD、Powerpoint等多种文档使用。二）完善的仿真功能ProSPICE混合仿真：基于工业标准SPICE3F5,实现数字/模拟电路的混合仿真；超过35000个仿真器件：可以通过内部原型或使用厂家的SPICE文件自行设计仿真器件，可导入第三方发布的仿真器件；多样的激励源：包括直流、正弦、脉冲、分段线性脉冲、音频（使用wav文件）、指数信号、单频FM、数字时钟和码流，并支持文件形式的信号输入；丰富的虚拟仪器：13种虚拟仪器，要求面板操作逼真，如示波器、逻辑分析仪、信号发生器、直流电压/电流表、交流电压/电流表、数字图案发生器、频率计/计数器、逻辑探头、虚拟终端、SPI调试器、I2C调试器等；生动的仿真显示：用色点显示引脚的数字电平，导线以不同颜色表示其对地电压大小，结合动态器件（如电机、显示器件、按钮）的使用可以使仿真更加直观、生动：高级图形仿真功能：基于图标的分析町以精确分析电路的多项指标，包括工作点、瞬态特性、频率特性、传输特性、噪声、失真、傅立叶频谱分析、一致性分析；单片机协同仿真功能：支持主流的CPU类型，如8051、8086、MSP430.AVR、PIC、ARM。支持通用外设模型，如字符LCD模块、图形LCD模块、LED点阵、LED七段显示模块、键盘/按键、直流/步进/伺服电机、RS232虚拟终端、电子温度计等等，其COMPIM（COMII物理接II模型）还可以使仿真电路通过PC机串II和外部电路实现双向异步串行通信；实时仿真支持UART/USART/EUSARTs仿真、中断仿真、SPI/I2C仿真、MSSP仿真、PSP仿真、RTC仿真、ADC仿真、CCP/ECCP仿真；支持单片机汇编语言的编辑/编译/源码级仿真，内带8051、AVR、PIC的汇编编译器，也可以与第三方集成编译环境（如IAR、Keil和Hitech）结合，进行高级语言的源码级仿真和调试：三）强大的PCB设计平台原理图到PCB的快速通道：原理图设计完成后，一键便可进入ARES的PCB设计环境，实现从概念到产品的完整设计；先进的自动布局/布线功能：支持器件的自动/人匚布局；支持无网格自动布线或人匚布线；支持引脚交换/门交换功能使PCB设计更为合理：完整的PCB设计功能：最多可设计16个铜箔层，2个丝印层，4个机...
