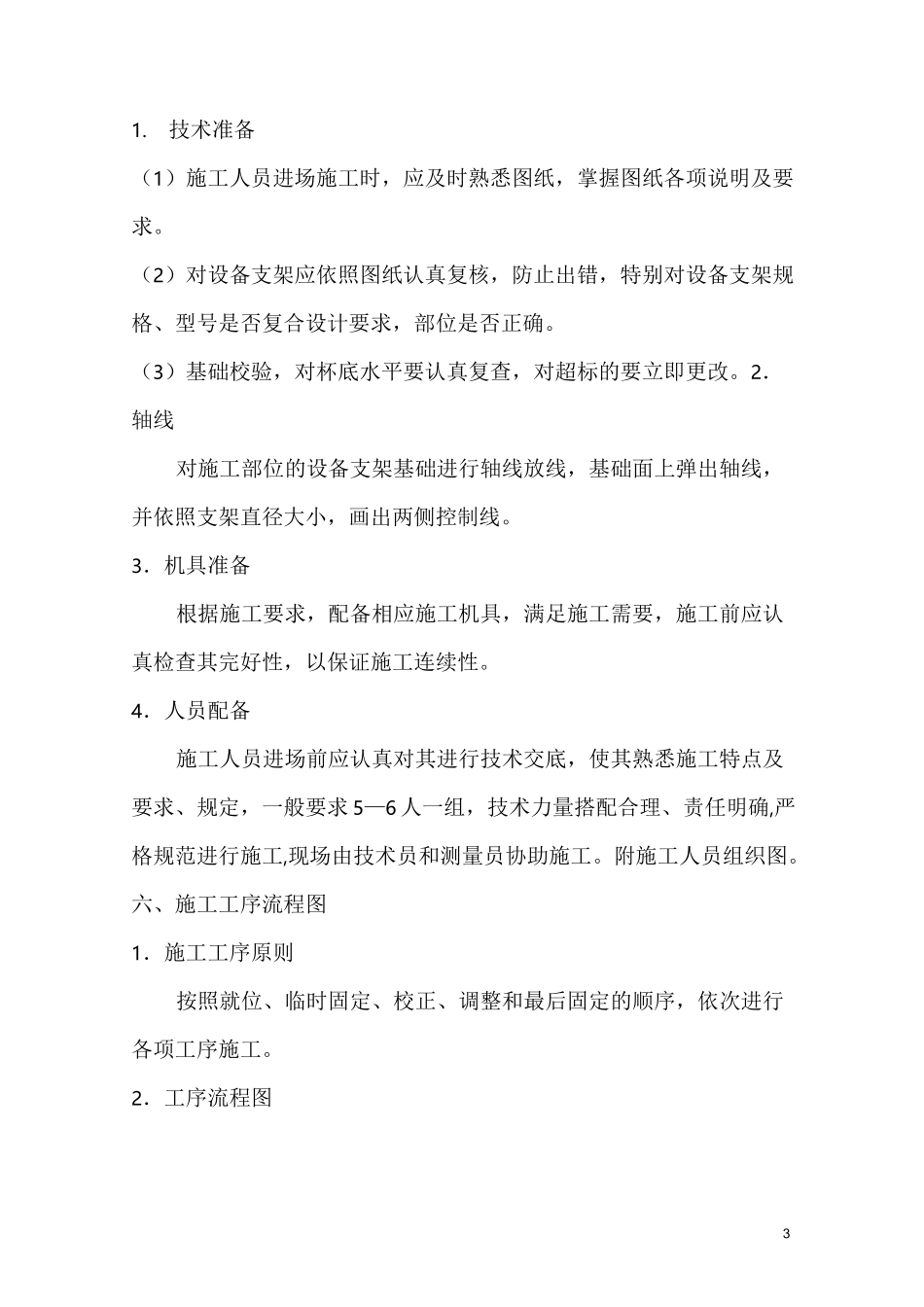

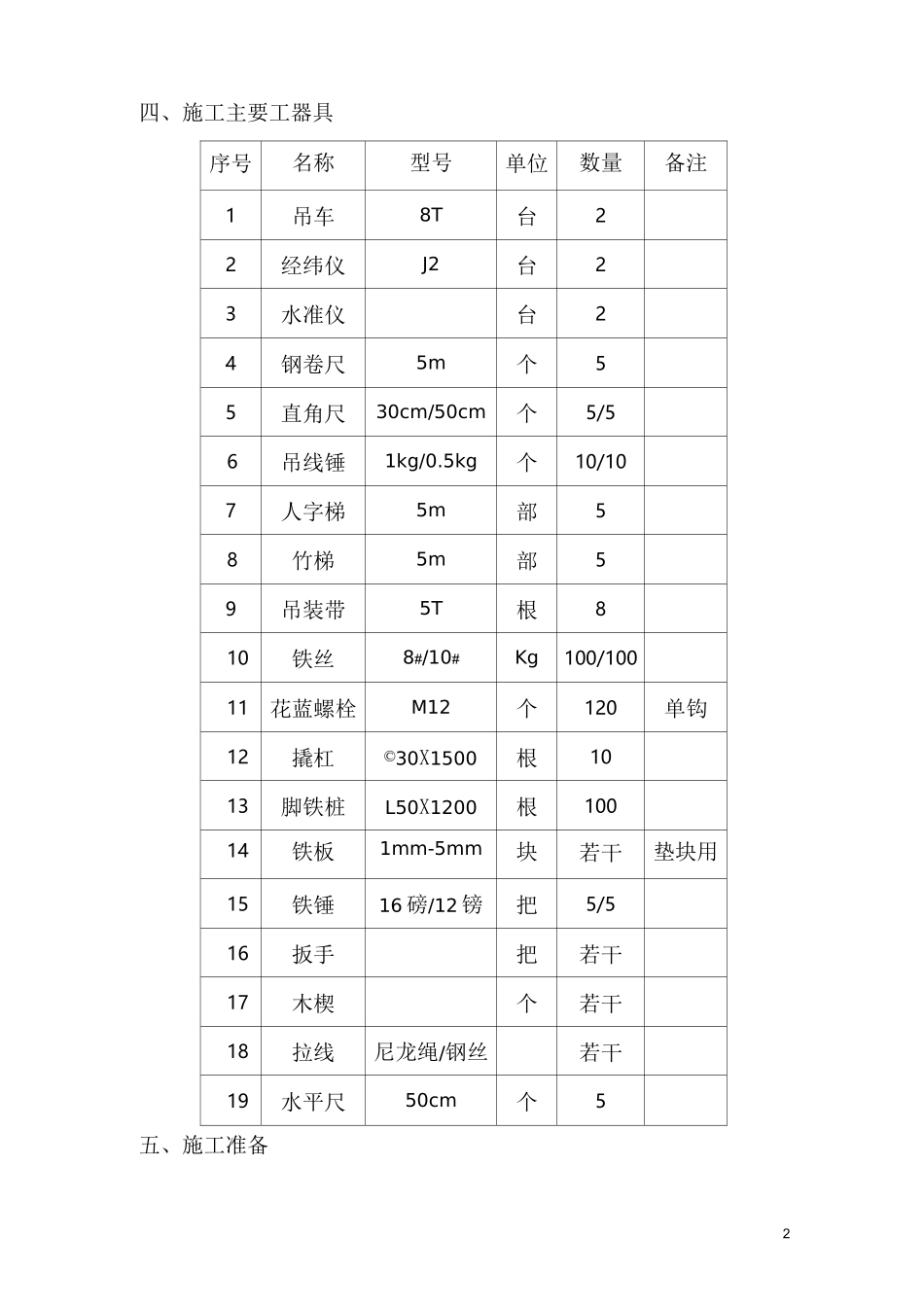

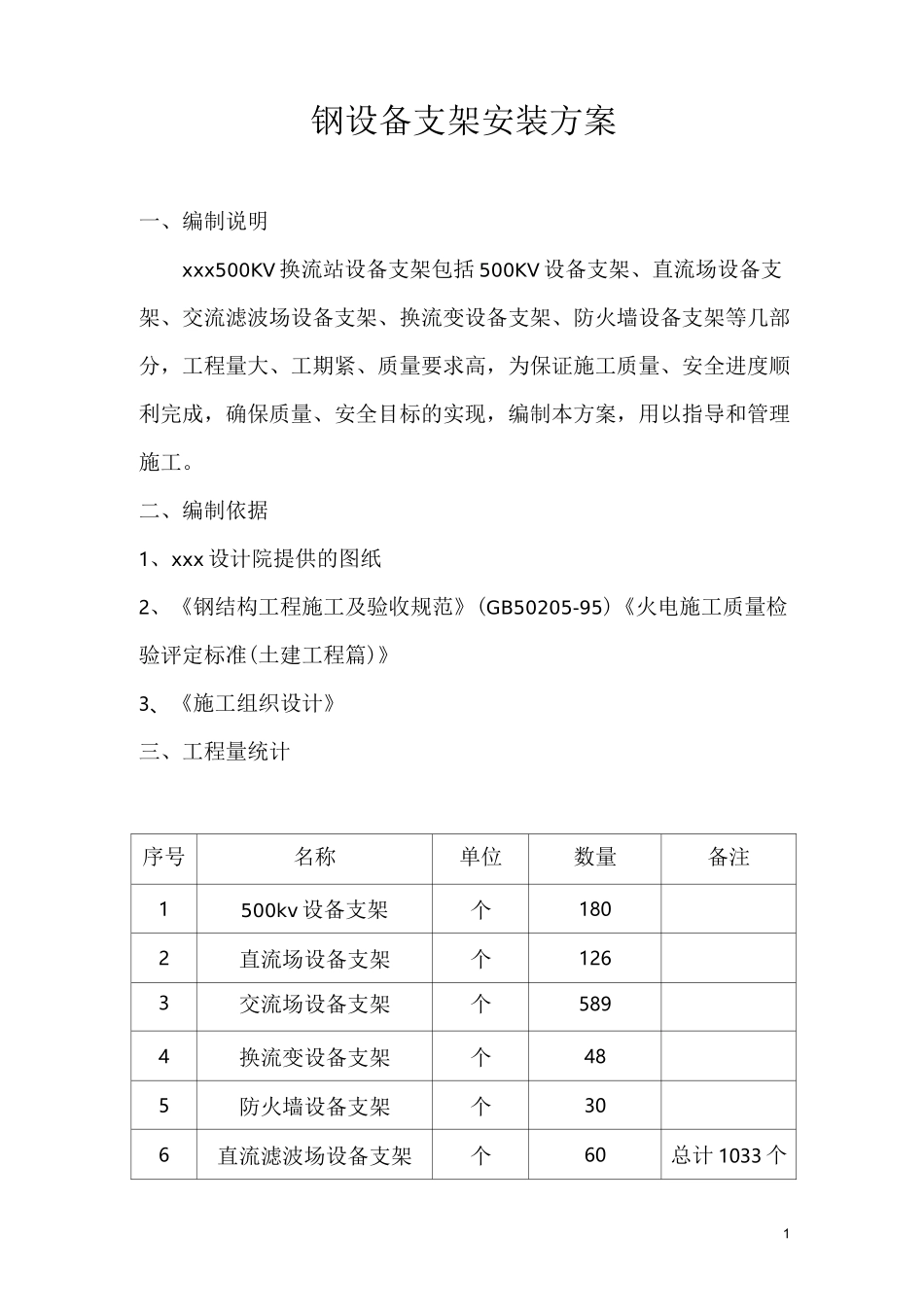

1钢设备支架安装方案一、编制说明xxx500KV换流站设备支架包括500KV设备支架、直流场设备支架、交流滤波场设备支架、换流变设备支架、防火墙设备支架等几部分，工程量大、工期紧、质量要求高，为保证施工质量、安全进度顺利完成，确保质量、安全目标的实现，编制本方案，用以指导和管理施工。二、编制依据1、xxx设计院提供的图纸2、《钢结构工程施工及验收规范》(GB50205-95)《火电施工质量检验评定标准(土建工程篇)》3、《施工组织设计》三、工程量统计序号名称单位数量备注1500kv设备支架个1802直流场设备支架个1263交流场设备支架个5894换流变设备支架个485防火墙设备支架个306直流滤波场设备支架个60总计1033个2四、施工主要工器具序号名称型号单位数量备注1吊车8T台22经纬仪J2台23水准仪台24钢卷尺5m个55直角尺30cm/50cm个5/56吊线锤1kg/0.5kg个10/107人字梯5m部58竹梯5m部59吊装带5T根810铁丝8#/10#Kg100/10011花蓝螺栓M12个120单钩12撬杠©30X1500根1013脚铁桩L50X1200根10014铁板1mm-5mm块若干垫块用15铁锤16磅/12镑把5/516扳手把若干17木楔个若干18拉线尼龙绳/钢丝若干19水平尺50cm个5五、施工准备31.技术准备（1）施工人员进场施工时，应及时熟悉图纸，掌握图纸各项说明及要求。（2）对设备支架应依照图纸认真复核，防止出错，特别对设备支架规格、型号是否复合设计要求，部位是否正确。（3）基础校验，对杯底水平要认真复查，对超标的要立即更改。2．轴线对施工部位的设备支架基础进行轴线放线，基础面上弹出轴线，并依照支架直径大小，画出两侧控制线。3．机具准备根据施工要求，配备相应施工机具，满足施工需要，施工前应认真检查其完好性，以保证施工连续性。4．人员配备施工人员进场前应认真对其进行技术交底，使其熟悉施工特点及要求、规定，一般要求5—6人一组，技术力量搭配合理、责任明确,严格规范进行施工,现场由技术员和测量员协助施工。附施工人员组织图。六、施工工序流程图1．施工工序原则按照就位、临时固定、校正、调整和最后固定的顺序，依次进行各项工序施工。2．工序流程图4工序流程图5人员组织图七、主要施工方法1．支架就位依照图纸设计，利用人力和吊车将支架放入基础内，对于较长、大直径（0300）支架，地面上事先将铁丝（缆风）绑扎在支架顶部螺栓孔内，根据基础上的控制线,将支架放置控制线内,可利用板尺进行,完毕后用木楔固定,同时用铁丝花蓝螺栓固定在地桩上。2.调整垂直,水平高程,轴线1）支架垂直6对于短支架,可用水平尺靠在柱两侧,根据水泡位置确定垂直;大直径支架,应从顶部吊线,通过角尺测量吊线与柱距离,判断垂直。2）水平高程根据支架长度、长短,短的在顶部直接用塔尺、水准仪测量;长支架应事先在V±0.00位划线（按图纸尺寸）,用塔尺、水准仪测量，依照测量值,确定垫块厚度.,调整时根据支架大小,加工抱箍,固定在柱上（抱箍两侧焊有支撑架），利用千斤顶进行调整，测量合格后，将垫块垫实。3）轴线定位利用吊线垂,从支架顶板中心吊下,查看是否与地面上基础中心线吻合,根据偏差值,调整顶板偏转方向。3.临时固定调整完毕后,用木楔塞实杯口,对于长支架,必须用铁丝和花蓝螺栓在地桩上固定,防止松动。七、技术措施及要求设备支架安装质量直接影响着以后电气安装质量的好坏,必须加强各工序过程控制,确保质量优良1.技术措施1）由技术人员组织施工人员学习,了解设计图纸,熟悉、掌握图纸的相关内容,施工前做好相应技术交底工作,保证施工技术准备充分,防止出现错误。2）严格控制轴线、基础底部水平高程,符合图纸设计要求。3）设备支架安装前应认真校对,检查是否与图纸相符合,尺寸、规格、7部位是否有误,对支架顶板变形部分要立即处理,保证顶板平整。4）施工中加强测量检查,使垂直、水平、轴线满足要求,防止倾斜、偏转。2.技术要求1）设备支架安装规格、部位、长度符合设计要'求。2）横平、竖直,各项指标偏差符合规范要求（水平高程不大于-2mm,垂直不大于5mm）,对于©250mm以下设备支架保证柱身成一条线，顶部开孔亦要保证一个轴线，0300mm以上确保柱身成一条轴线。3）顶板中心线同基础面上轴线吻合，不得大于5mm,同时安装方向符合设计要求。八、安全...
