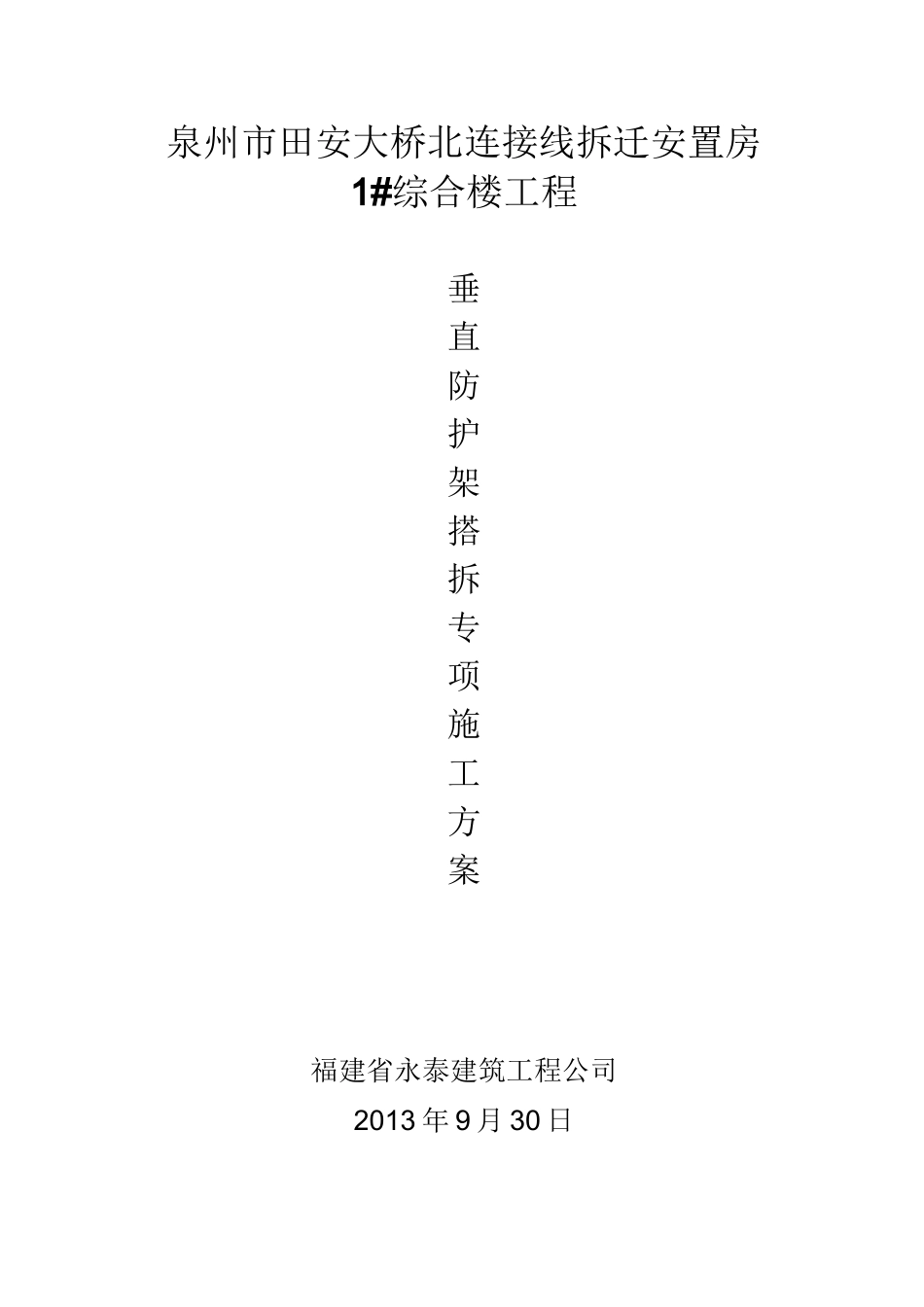

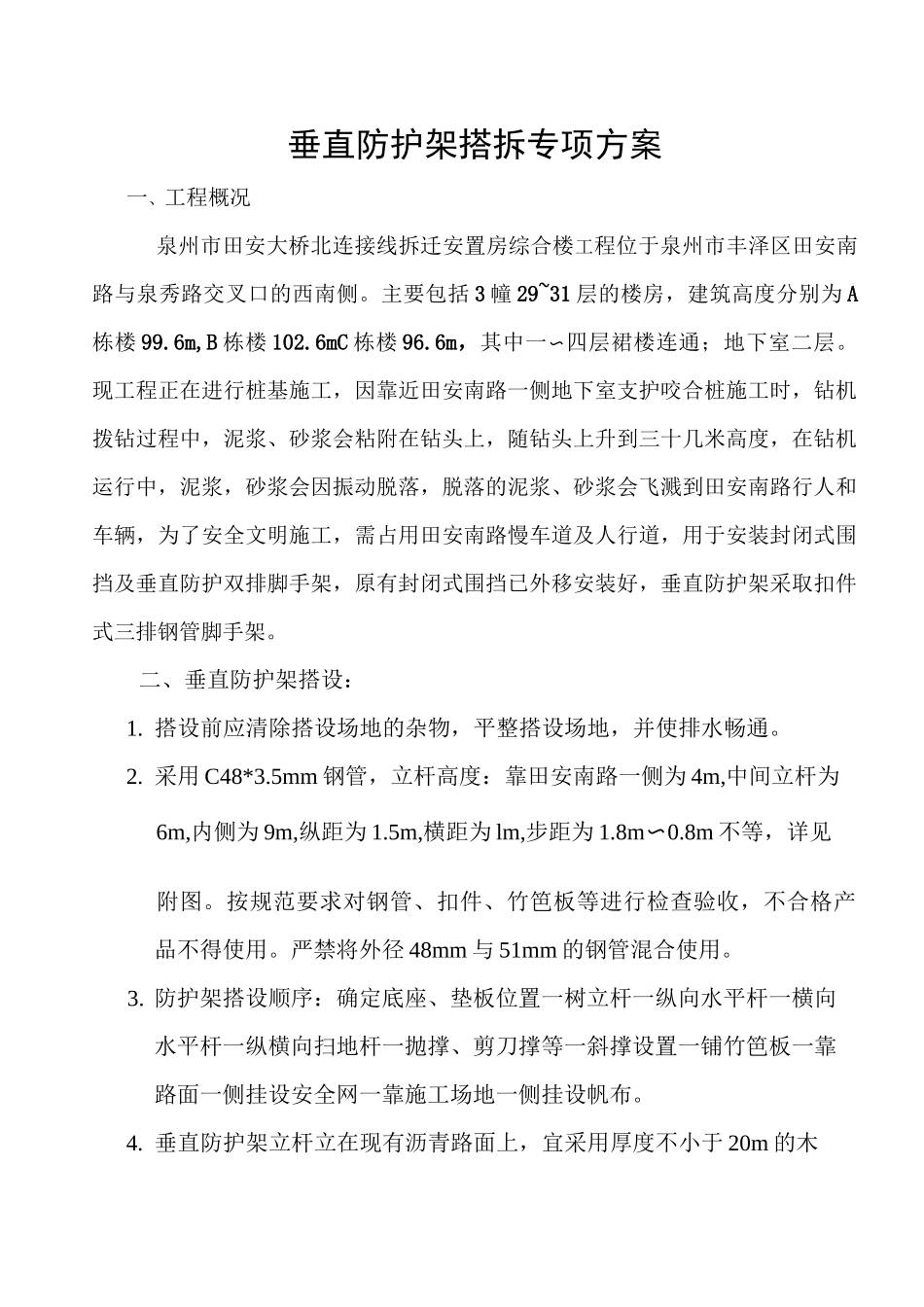

泉州市田安大桥北连接线拆迁安置房1#综合楼工程垂直防护架搭拆专项施工方案福建省永泰建筑工程公司2013年9月30日垂直防护架搭拆专项方案一、工程概况泉州市田安大桥北连接线拆迁安置房综合楼工程位于泉州市丰泽区田安南路与泉秀路交叉口的西南侧。主要包括3幢29~31层的楼房，建筑高度分别为A栋楼99.6m,B栋楼102.6mC栋楼96.6m，其中一〜四层裙楼连通；地下室二层。现工程正在进行桩基施工，因靠近田安南路一侧地下室支护咬合桩施工时，钻机拨钻过程中，泥浆、砂浆会粘附在钻头上，随钻头上升到三十几米高度，在钻机运行中，泥浆，砂浆会因振动脱落，脱落的泥浆、砂浆会飞溅到田安南路行人和车辆，为了安全文明施工，需占用田安南路慢车道及人行道，用于安装封闭式围挡及垂直防护双排脚手架，原有封闭式围挡已外移安装好，垂直防护架采取扣件式三排钢管脚手架。二、垂直防护架搭设：1.搭设前应清除搭设场地的杂物，平整搭设场地，并使排水畅通。2.采用C48*3.5mm钢管，立杆高度：靠田安南路一侧为4m,中间立杆为6m,内侧为9m,纵距为1.5m,横距为lm,步距为1.8m〜0.8m不等，详见附图。按规范要求对钢管、扣件、竹笆板等进行检查验收，不合格产品不得使用。严禁将外径48mm与51mm的钢管混合使用。3.防护架搭设顺序：确定底座、垫板位置一树立杆一纵向水平杆一横向水平杆一纵横向扫地杆一抛撑、剪刀撑等一斜撑设置一铺竹笆板一靠路面一侧挂设安全网一靠施工场地一侧挂设帆布。4.垂直防护架立杆立在现有沥青路面上，宜采用厚度不小于20m的木垫板或水泥垫块保护路面。防护架搭设按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001的规定校正步距、纵距、横距及立杆的垂直度。5.树立杆：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1／3；搭接长度不应小于1米，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。立杆的垂直度应不大于全高的1/300,且应不大于75mm。6.开始搭设立杆时，应每隔6跨设置一根抛撑，直至斜撑安装稳定后，方可根据情况拆除；7.防护架斜撑靠施工场地一侧安装，并用扣件固定在深埋在土内的钢管上，因妨碍施工拆除的斜撑应及时恢复。8.纵向水平杆搭设：纵向水平杆应设置在立杆的内侧，其长度不小于3跨；9.纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：两根纵向水平杆的对接接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500m；各接头中心至最近主节点的距离不宜大于纵距的13；搭接长度不应小于1米，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100m;10.横向水平杆搭设：主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个扣件的中心距不应大于150m。在双排脚手架中，靠墙一端的外伸长度不应大于0.4L，且不应大于500m；11.纵横向扫地杆搭设：纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。12.抛撑搭设：当脚手架下部不能设置斜撑时可搭设抛撑。抛撑应采用通常杆件与脚手架可靠连接，与地面的倾角应在45°〜60°之间；连接点中心至主节点的距离不应大于300m。抛撑应在斜撑搭设后方可拆除。13.剪刀撑、斜撑搭设：每道剪刀撑宽度不应小于4跨，且不应小于6米，斜杆与地面的倾角宜在45°〜60°之间；14.防护架必须在内外侧立面的两端各设置一道剪刀撑，中间各道剪刀撑的净距不应大于15米。15.剪刀撑、斜撑的接长宜采用搭接，搭接的规定同立杆的搭接规定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150m。并应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。16.横向斜撑应在同一节间，由底至顶层呈之字型连续布置，宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150m。防护架...
