人工水井施工方案VIP专享VIP免费

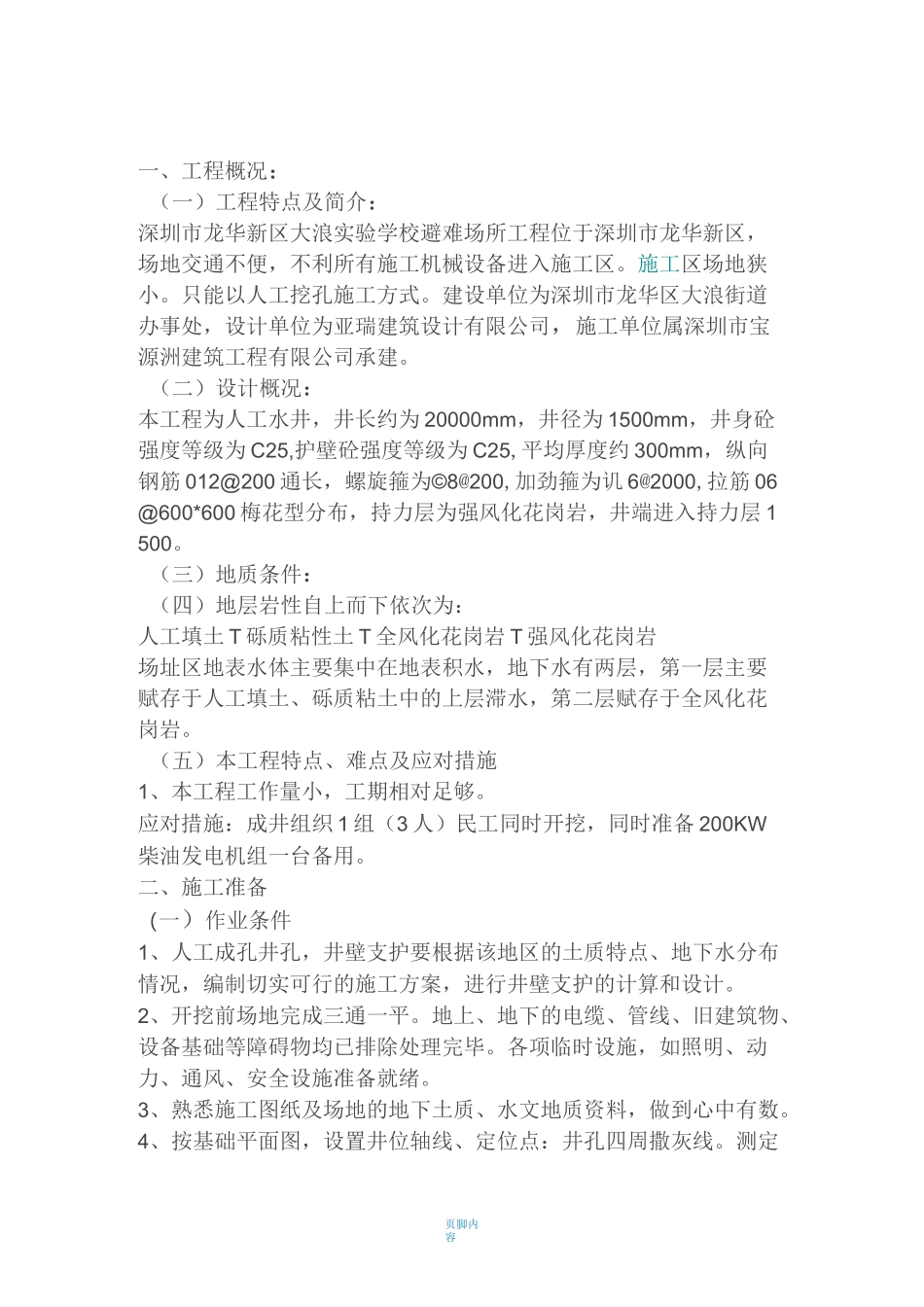

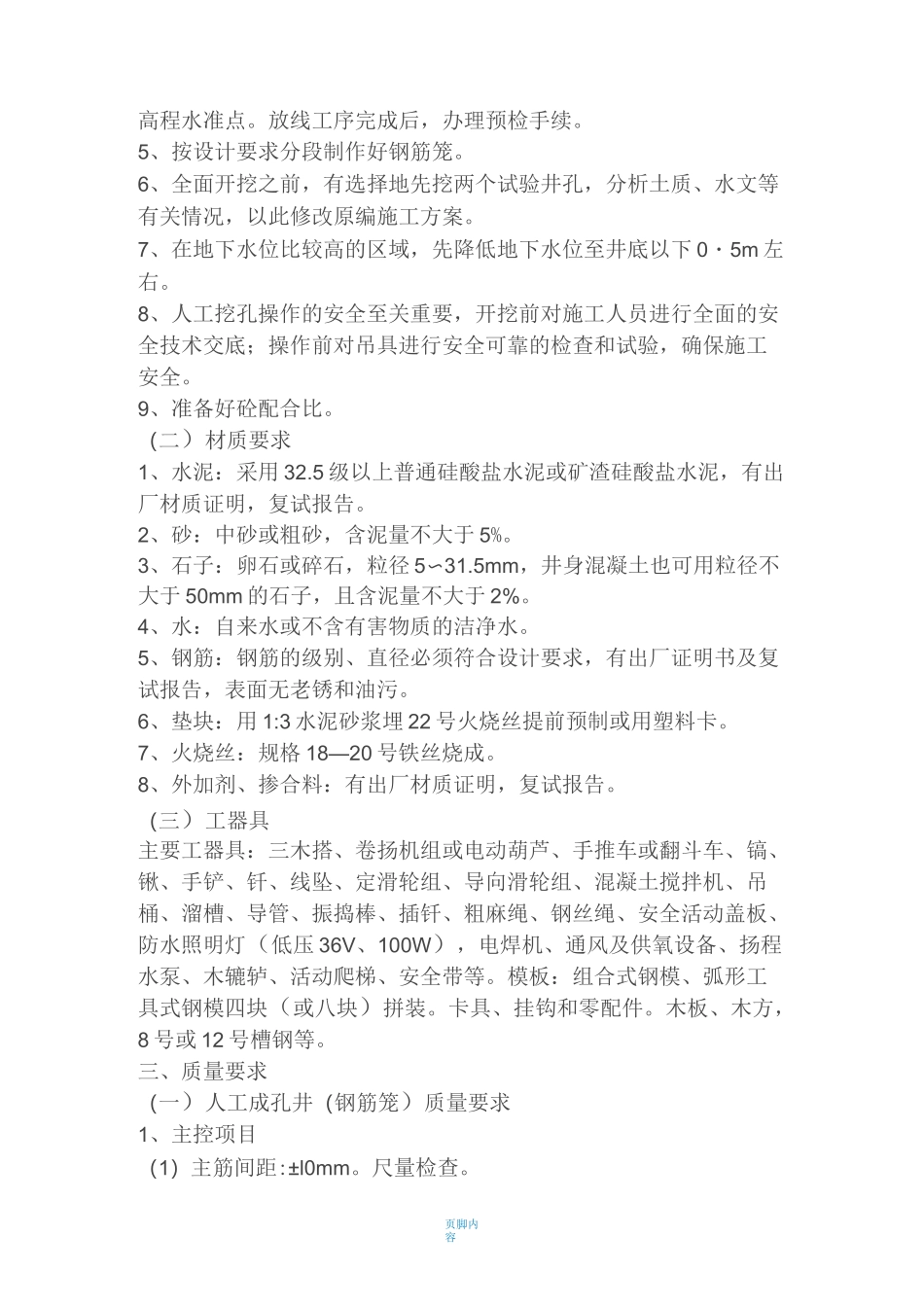

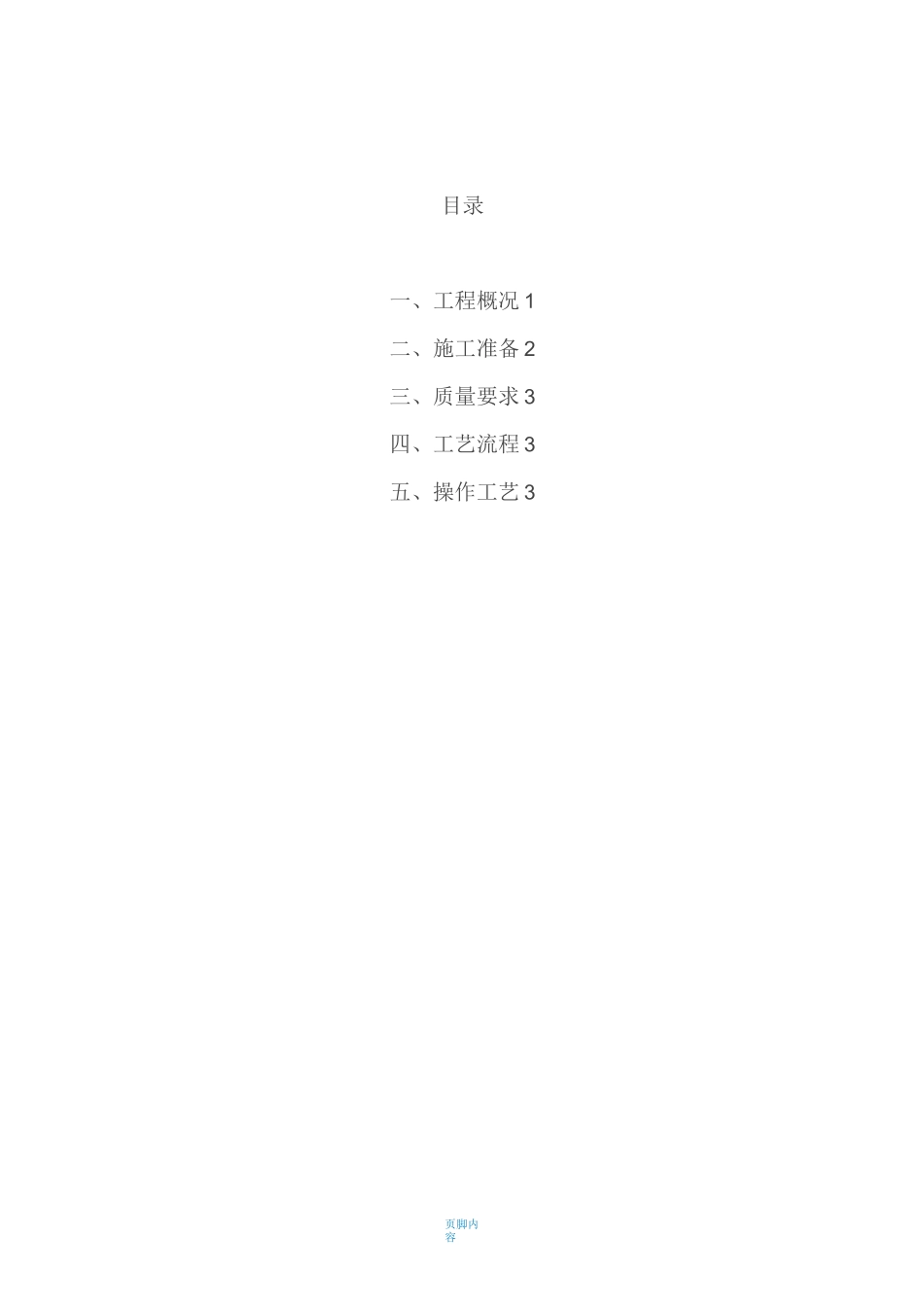

页脚内容目录一、工程概况1二、施工准备2三、质量要求3四、工艺流程3五、操作工艺3页脚内容一、工程概况：（一）工程特点及简介：深圳市龙华新区大浪实验学校避难场所工程位于深圳市龙华新区，场地交通不便，不利所有施工机械设备进入施工区。施工区场地狭小。只能以人工挖孔施工方式。建设单位为深圳市龙华区大浪街道办事处，设计单位为亚瑞建筑设计有限公司，施工单位属深圳市宝源洲建筑工程有限公司承建。（二）设计概况：本工程为人工水井，井长约为20000mm，井径为1500mm，井身砼强度等级为C25,护壁砼强度等级为C25,平均厚度约300mm，纵向钢筋012@200通长，螺旋箍为©8@200,加劲箍为讥6@2000,拉筋06@600*600梅花型分布，持力层为强风化花岗岩，井端进入持力层1500。（三）地质条件：（四）地层岩性自上而下依次为：人工填土T砾质粘性土T全风化花岗岩T强风化花岗岩场址区地表水体主要集中在地表积水，地下水有两层，第一层主要赋存于人工填土、砾质粘土中的上层滞水，第二层赋存于全风化花岗岩。（五）本工程特点、难点及应对措施1、本工程工作量小，工期相对足够。应对措施：成井组织1组（3人）民工同时开挖，同时准备200KW柴油发电机组一台备用。二、施工准备（一）作业条件1、人工成孔井孔，井壁支护要根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案，进行井壁支护的计算和设计。2、开挖前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。3、熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。4、按基础平面图，设置井位轴线、定位点：井孔四周撒灰线。测定页脚内容高程水准点。放线工序完成后，办理预检手续。5、按设计要求分段制作好钢筋笼。6、全面开挖之前，有选择地先挖两个试验井孔，分析土质、水文等有关情况，以此修改原编施工方案。7、在地下水位比较高的区域，先降低地下水位至井底以下0・5m左右。8、人工挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。9、准备好砼配合比。（二）材质要求1、水泥：采用32.5级以上普通硅酸盐水泥或矿渣硅酸盐水泥，有出厂材质证明，复试报告。2、砂：中砂或粗砂，含泥量不大于5%。3、石子：卵石或碎石，粒径5〜31.5mm，井身混凝土也可用粒径不大于50mm的石子，且含泥量不大于2%。4、水：自来水或不含有害物质的洁净水。5、钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面无老锈和油污。6、垫块：用1:3水泥砂浆埋22号火烧丝提前预制或用塑料卡。7、火烧丝：规格18—20号铁丝烧成。8、外加剂、掺合料：有出厂材质证明，复试报告。（三）工器具主要工器具：三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压36V、100W），电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全带等。模板：组合式钢模、弧形工具式钢模四块（或八块）拼装。卡具、挂钩和零配件。木板、木方，8号或12号槽钢等。三、质量要求（一）人工成孔井（钢筋笼）质量要求1、主控项目（1）主筋间距:±l0mm。尺量检查。页脚内容（2）长度：±100mm。尺量检查。2、一般项目（1）钢筋材质检验：符合设计要求。检查合格证及检验报告。（2）箍筋间距:±20mm。尺量检查。（3）直径：±l0mm。尺量检查。（二）井质量要求1、主控项目1）井的原材料和混凝土强度必须符合设计要求和施工规范的规定。2）实际浇筑的混凝土量，严禁小于计算体积。3）浇筑混凝土后的井顶标高及浮浆的处理，必须符合设计要求的施工规范的规定。2、一般项目1）孔底虚土厚度不应超过规定。扩底形状、尺寸符合设计要求。井底应落在持力土层上，持力层土体不应破坏。2）井的井位偏差必须符合下表的规定：井的平面位置和垂直度的允许偏差四、工艺流程放线定井位及高程T开挖第一节井孔土方T支护壁模板放附加钢筋T浇筑第一节护...
