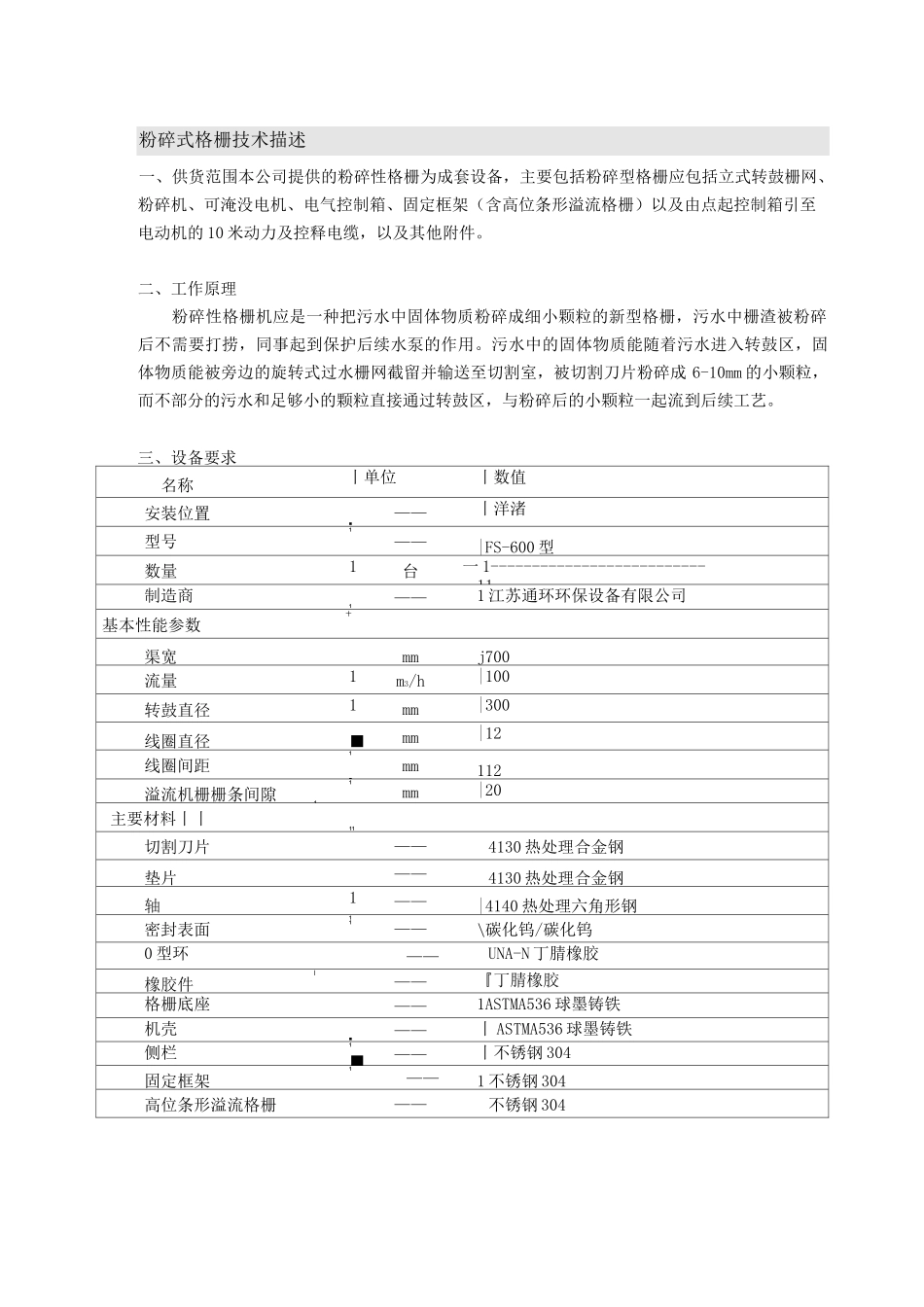

粉碎式格栅技术描述_第1页
1/14

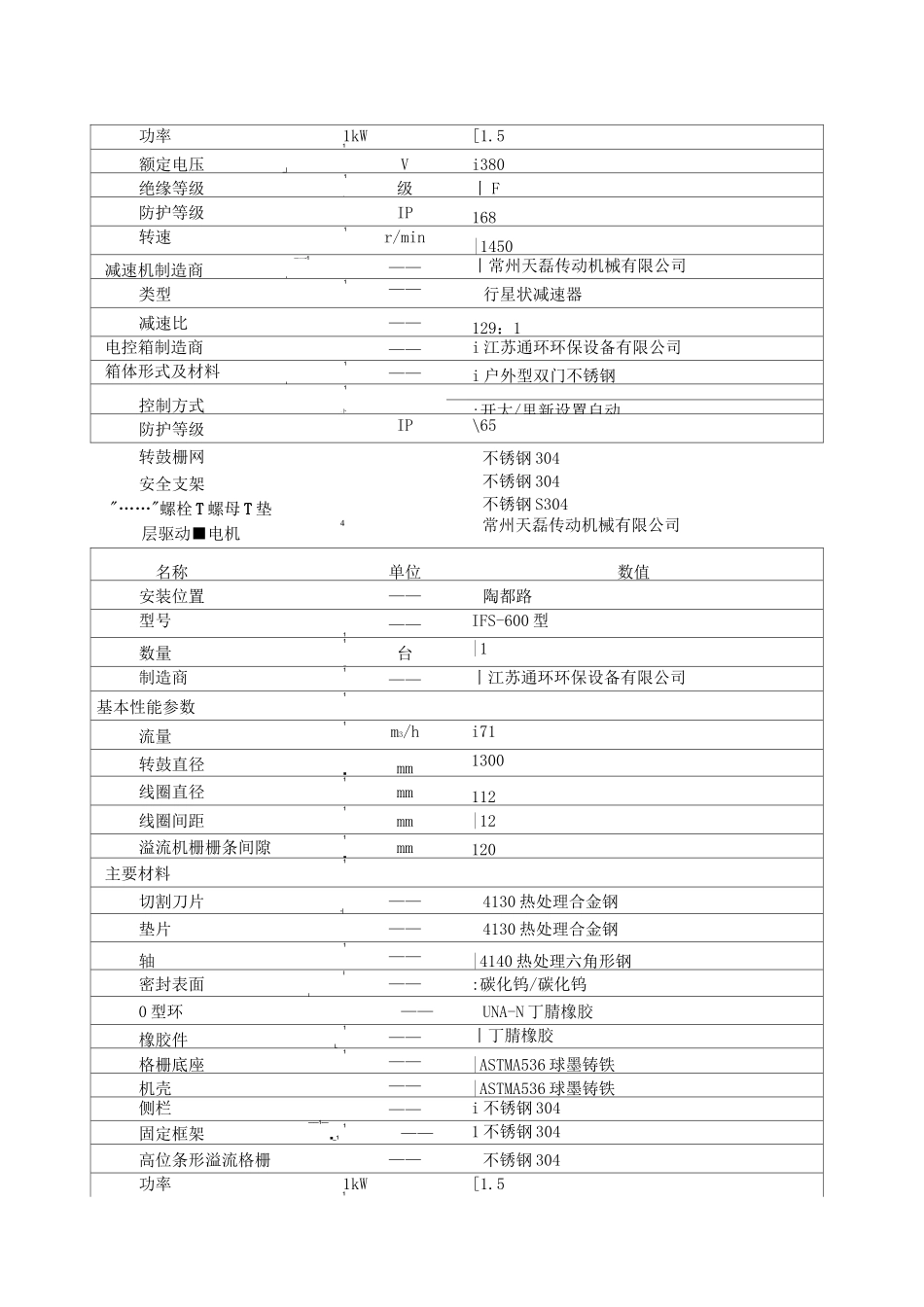

粉碎式格栅技术描述_第2页
2/14

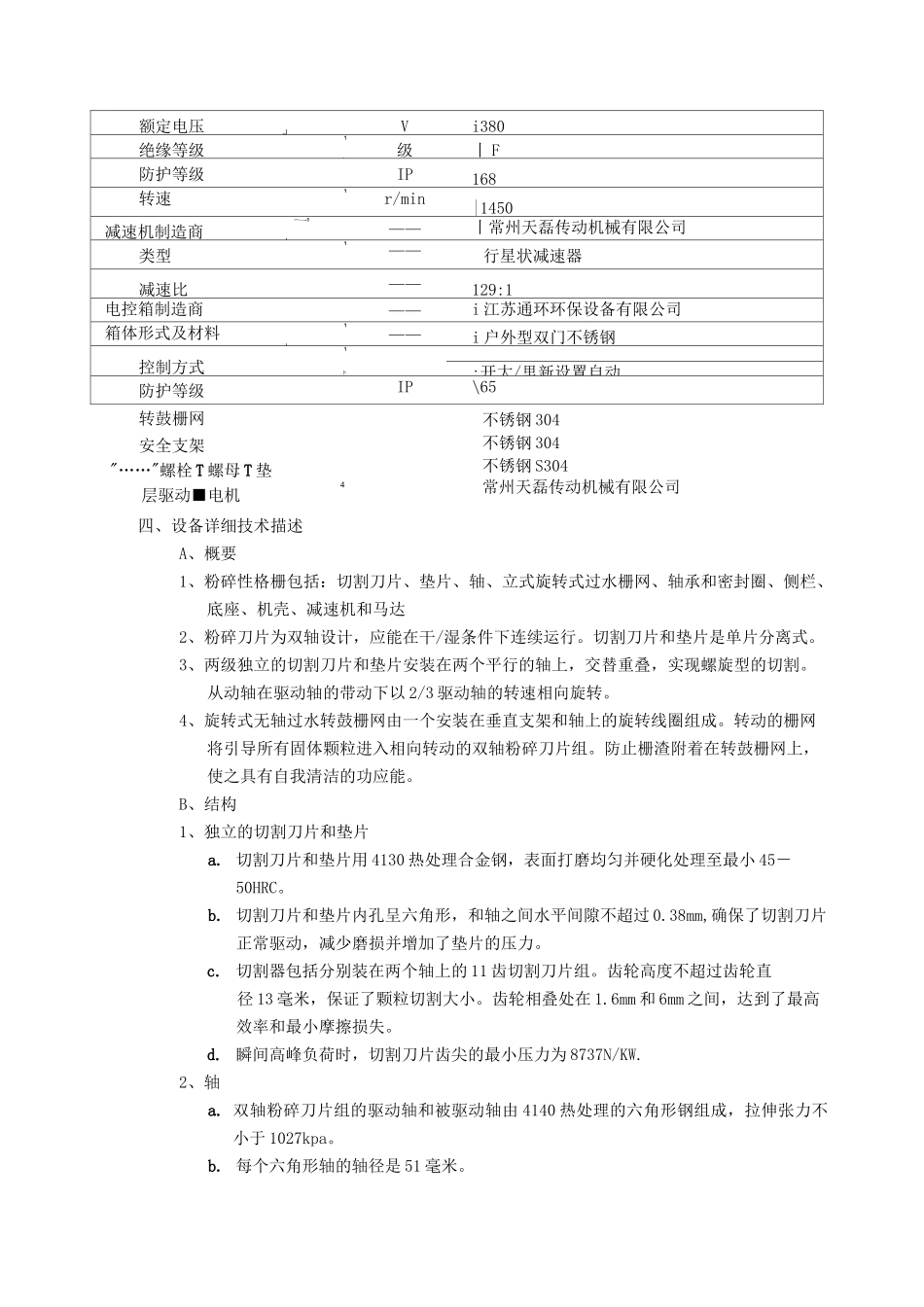

粉碎式格栅技术描述_第3页
3/14
粉碎式格栅技术描述一、供货范围本公司提供的粉碎性格栅为成套设备,主要包括粉碎型格栅应包括立式转鼓栅网、粉碎机、可淹没电机、电气控制箱、固定框架(含高位条形溢流格栅)以及由点起控制箱引至电动机的10米动力及控释电缆,以及其他附件。二、工作原理粉碎性格栅机应是一种把污水中固体物质粉碎成细小颗粒的新型格栅,污水中栅渣被粉碎后不需要打捞,同事起到保护后续水泵的作用。污水中的固体物质能随着污水进入转鼓区,固体物质能被旁边的旋转式过水栅网截留并输送至切割室,被切割刀片粉碎成6-10mm的小颗粒,而不部分的污水和足够小的颗粒直接通过转鼓区,与粉碎后的小颗粒一起流到后续工艺。三、设备要求名称丨单位丨数值安装位置■——丨洋渚型号1——|FS-600型数量1台一1--------------------------11制造商1——1江苏通环环保设备有限公司基本性能参数十渠宽mmj700流量1m3/h|100转鼓直径1mm|300线圈直径■mm|12线圈间距1■mm112溢流机栅栅条间隙11mm|20主要材料丨丨11切割刀片——4130热处理合金钢垫片——4130热处理合金钢轴1——|4140热处理六角形钢密封表面11——\碳化钨/碳化钨0型环——UNA-N丁腈橡胶橡胶件|——『丁腈橡胶格栅底座——1ASTMA536球墨铸铁机壳■——丨ASTMA536球墨铸铁侧栏1■——丨不锈钢304固定框架1——1不锈钢304高位条形溢流格栅——不锈钢304功率1kW1[1.5额定电压_|Vi380绝缘等级1.卜级丨F防护等级IP168转速1r/min|1450减速机制造商一----1_|——丨常州天磊传动机械有限公司类型1——行星状减速器减速比——129:1电控箱制造商——i江苏通环环保设备有限公司箱体形式及材料1_|——i户外型双门不锈钢控制方式1.卜;开大/里新设置自动防护等级IP\65名称单位数值安装位置——陶都路型号1——IFS-600型数量1■台|1制造商1——丨江苏通环环保设备有限公司基本性能参数1流量1m3/hi71转鼓直径■mm1300线圈直径1mm112线圈间距1mm|12溢流机栅栅条间隙1■mm120主要材料1切割刀片-|——4130热处理合金钢垫片——4130热处理合金钢轴1——|4140热处理六角形钢密封表面I|_______——:碳化钨/碳化钨0型环——UNA-N丁腈橡胶橡胶件1_L——丨丁腈橡胶格栅底座1——|ASTMA536球墨铸铁机壳——|ASTMA536球墨铸铁侧栏——i不锈钢304固定框架——1-—1■_1——1不锈钢304高位条形溢流格栅——不锈钢304功率1kW1[1.54转鼓栅网安全支架"……"螺栓T螺母T垫层驱动■电机不锈钢304不锈钢304不锈钢S304常州天磊传动机械有限公司额定电压_|Vi380绝缘等级1.卜级丨F防护等级IP168转速1r/min|1450减速机制造商一----1_|——丨常州天磊传动机械有限公司类型1——行星状减速器减速比——129:1电控箱制造商——i江苏通环环保设备有限公司箱体形式及材料1_|——i户外型双门不锈钢控制方式1.卜;开大/里新设置自动防护等级IP\65四、设备详细技术描述A、概要1、粉碎性格栅包括:切割刀片、垫片、轴、立式旋转式过水栅网、轴承和密封圈、侧栏、底座、机壳、减速机和马达2、粉碎刀片为双轴设计,应能在干/湿条件下连续运行。切割刀片和垫片是单片分离式。3、两级独立的切割刀片和垫片安装在两个平行的轴上,交替重叠,实现螺旋型的切割。从动轴在驱动轴的带动下以2/3驱动轴的转速相向旋转。4、旋转式无轴过水转鼓栅网由一个安装在垂直支架和轴上的旋转线圈组成。转动的栅网将引导所有固体颗粒进入相向转动的双轴粉碎刀片组。防止栅渣附着在转鼓栅网上,使之具有自我清洁的功应能。B、结构1、独立的切割刀片和垫片a.切割刀片和垫片用4130热处理合金钢,表面打磨均匀并硬化处理至最小45-50HRC。b.切割刀片和垫片内孔呈六角形,和轴之间水平间隙不超过0.38mm,确保了切割刀片正常驱动,减少磨损并增加了垫片的压力。c.切割器包括分别装在两个轴上的11齿切割刀片组。齿轮高度不超过齿轮直径13毫米,保证了颗粒切割大小。齿轮相叠处在1.6mm和6mm之间,达到了最高效率和最小摩擦损失。d.瞬间高峰负荷时,切割刀片齿尖的最小压力为8737N/KW.2、轴a.双轴粉碎刀片组的驱动轴和被驱动轴由4140热处理的六角形钢组成,拉伸张力不小于1027kpa。b.每个六角形轴的轴径是51毫米。4转鼓栅网安全支架"……"...
