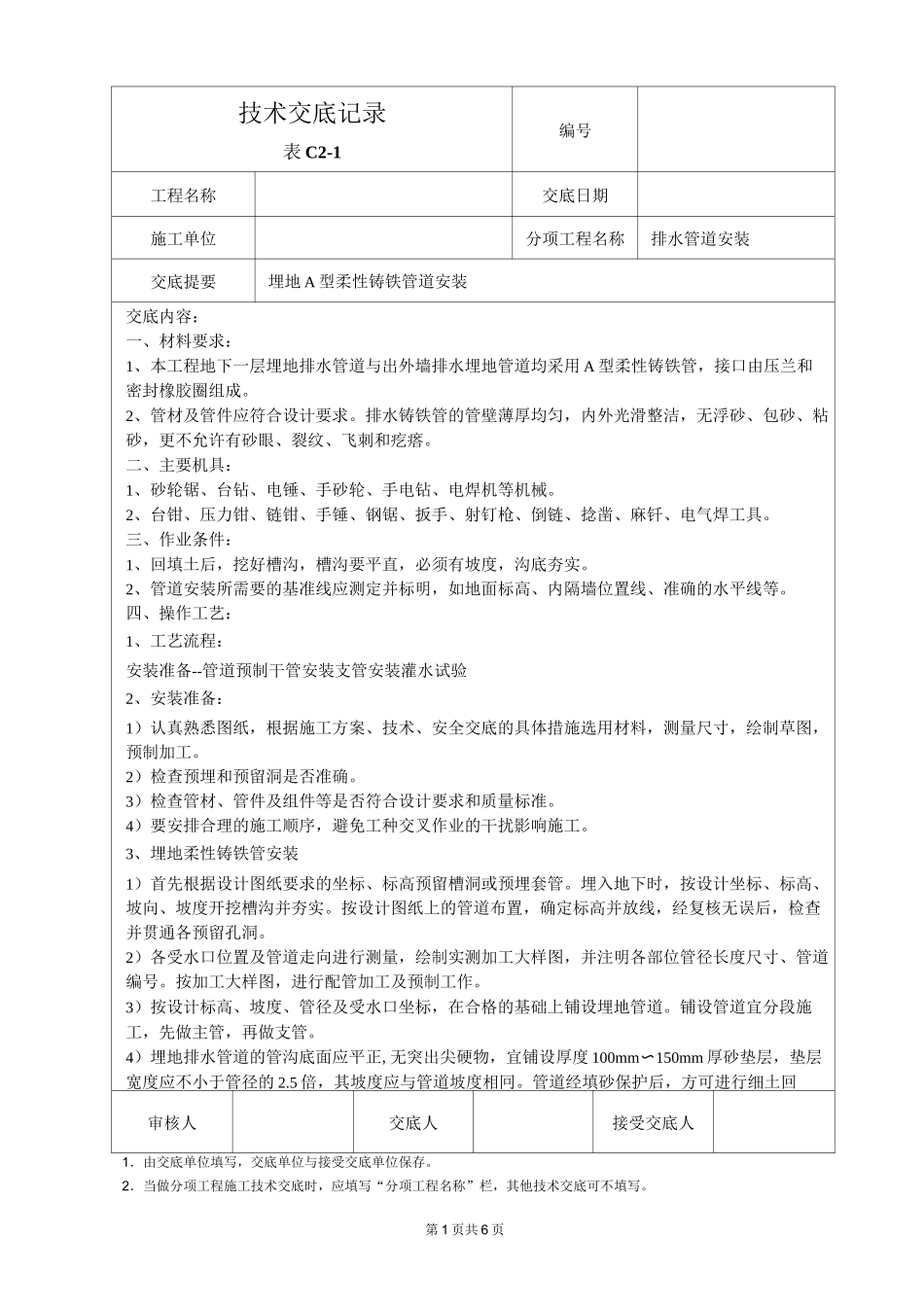

第1页共6页技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称排水管道安装交底提要埋地A型柔性铸铁管道安装交底内容：一、材料要求：1、本工程地下一层埋地排水管道与出外墙排水埋地管道均采用A型柔性铸铁管，接口由压兰和密封橡胶圈组成。2、管材及管件应符合设计要求。排水铸铁管的管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。二、主要机具：1、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机等机械。2、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、捻凿、麻钎、电气焊工具。三、作业条件：1、回填土后，挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。2、管道安装所需要的基准线应测定并标明，如地面标高、内隔墙位置线、准确的水平线等。四、操作工艺：1、工艺流程：安装准备--管道预制干管安装支管安装灌水试验2、安装准备：1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。2）检查预埋和预留洞是否准确。3）检查管材、管件及组件等是否符合设计要求和质量标准。4）要安排合理的施工顺序，避免工种交叉作业的干扰影响施工。3、埋地柔性铸铁管安装1）首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。按设计图纸上的管道布置，确定标高并放线，经复核无误后，检查并贯通各预留孔洞。2）各受水口位置及管道走向进行测量，绘制实测加工大样图，并注明各部位管径长度尺寸、管道编号。按加工大样图，进行配管加工及预制工作。3）按设计标高、坡度、管径及受水口坐标，在合格的基础上铺设埋地管道。铺设管道宜分段施工，先做主管，再做支管。4）埋地排水管道的管沟底面应平正,无突出尖硬物，宜铺设厚度100mm〜150mm厚砂垫层，垫层宽度应不小于管径的2.5倍，其坡度应与管道坡度相冋。管道经填砂保护后，方可进行细土回审核人交底人接受交底人1．由交底单位填写，交底单位与接受交底单位保存。2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。第2页共6页技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称埋地排水管道安装交底提要埋地A型柔性铸铁管道安装交底内容：土回填不少于200mm,压实后，再分层回填，母层厚度宜为150mm，回填土密实度应付合设计要求，回填咼度至设计标咼。5）对湿陷性黄土、季节性冻土和膨胀性土地区，埋地管铺设应符合有关规范规定。6）当埋地管段做预留孔洞时，应配合土建按设计的坐标、标高进行施工，当设计无要求时，管顶上部净空不宜小于150mm。埋地管道穿越结构外墙、地下室外墙，应按设计要求采用防水套管，并采取有效的防水措施。7）埋地排水管道均应做沥青防腐处理。8）埋地排水管道坡度，必须按设计要求或按下表的规定施工。管径mmDN50DN75DN100DN150坡度0.0250.020.0150.019）埋地排水管道安装兀成后，应做灌水试验，灌水咼度不得低于底层地面咼度，满水15min,水面下降后，再满水延续5min，夜面不降，管道及接口无渗漏为合格。试验合格后，排净管中积水并封堵各管口。5、A型柔性接口连接步骤1）安装前，应将直管和管件内外污垢和杂物，承口、插口、法兰压盖工作面上的泥沙等附着物清理干净。2）连接前，应按插入长度在插口外壁上画出安装线。插入长度应比承口实际深度小5mm,安装线所在平面应与管的轴线垂直。3）插入前，在插口端先套法兰压盖，再套入橡胶密封圈，橡胶密封圈右侧边缘与安装线对齐。4）插入过程中，插入管的轴线与承口管的轴线应在同一直线上，橡胶密封圈应均匀紧贴在承口的倒角上。5）拧紧螺栓时，三耳压盖的三个角应交替拧紧。四耳和四耳以上压盖应按对角位置交替拧紧。拧紧应分多次交替进行，使橡胶密封圈均匀受力，不得一次拧完。6、管道冲洗排水管道的冲洗以管道畅通为合格。管道在灌水试验完毕后可连续做冲洗工作，冲洗后的水：排至集水坑，由污水泵提升至首层室外下水检查井。五、质量标准5.1主控项目5.1.1铸铁管道坡度符合设计要求或按下表的规定施工审核人交底人接受交底人1．由交底单位填写，交底...
