初中物理电流与电路VIP免费

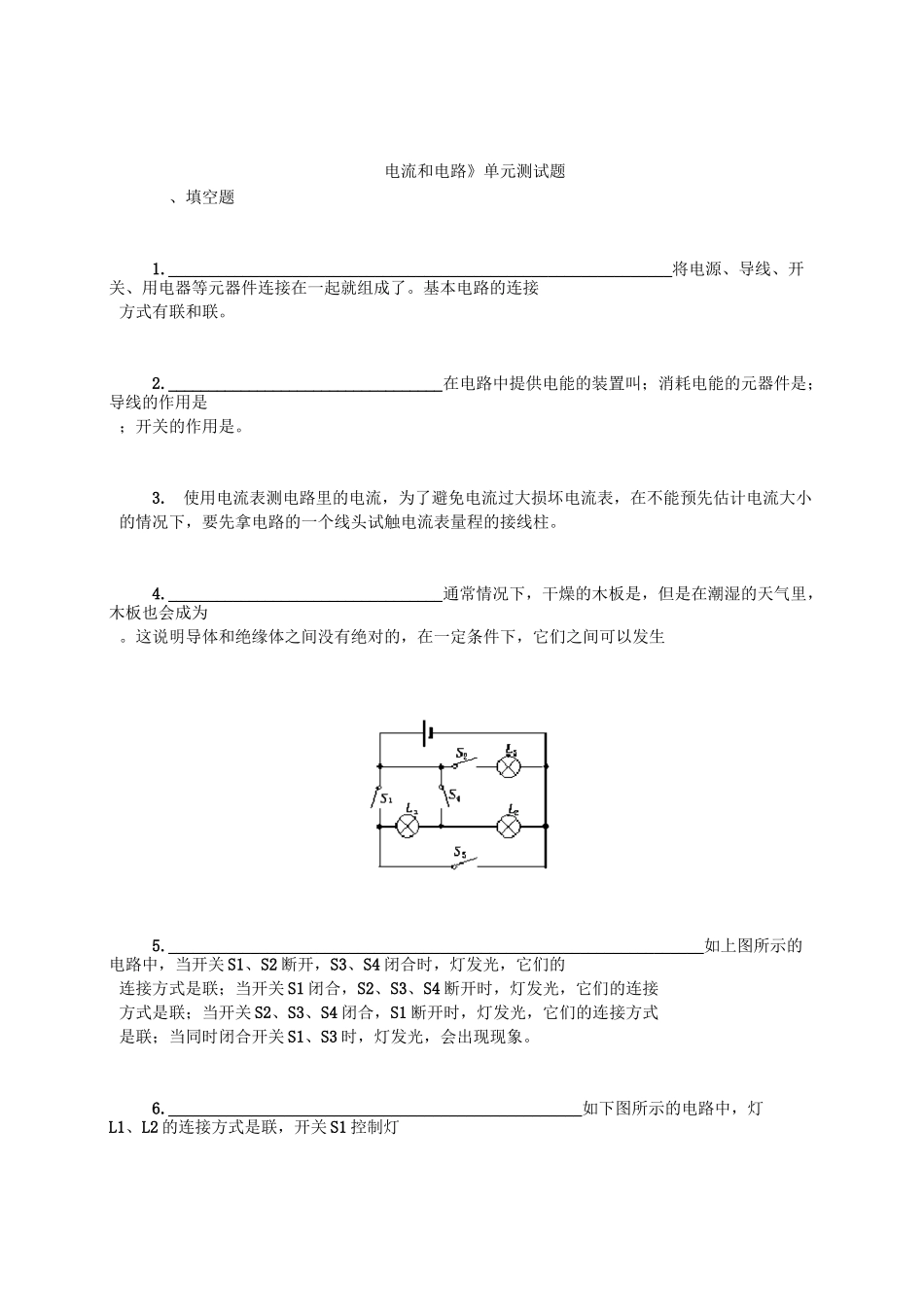

初中物理电流与电路_第1页
1/7
初中物理电流与电路_第2页
2/7
初中物理电流与电路_第3页
3/7
电流和电路》单元测试题、填空题1._____________________________________________________________将电源、导线、开关、用电器等元器件连接在一起就组成了。基本电路的连接方式有联和联。2.__________________________________在电路中提供电能的装置叫;消耗电能的元器件是;导线的作用是;开关的作用是。3.使用电流表测电路里的电流,为了避免电流过大损坏电流表,在不能预先估计电流大小的情况下,要先拿电路的一个线头试触电流表量程的接线柱。4.__________________________________通常情况下,干燥的木板是,但是在潮湿的天气里,木板也会成为。这说明导体和绝缘体之间没有绝对的,在一定条件下,它们之间可以发生5._________________________________________________________________如上图所示的电路中,当开关S1、S2断开,S3、S4闭合时,灯发光,它们的连接方式是联;当开关S1闭合,S2、S3、S4断开时,灯发光,它们的连接方式是联;当开关S2、S3、S4闭合,S1断开时,灯发光,它们的连接方式是联;当同时闭合开关S1、S3时,灯发光,会出现现象。6.__________________________________________________如下图所示的电路中,灯L1、L2的连接方式是联,开关S1控制灯,开关S2控制灯7.永刚同学家中有洗衣机一台,工作电流为1.2A;电冰箱一台,工作电流为1.2A;日光灯5盏,工作电流均为180mA;电视机一台,工作电流为500mA;电磁炉一个,工作电流为4A。他家的进户保险丝允许通过的最大电流是10A,他家的这些用电器同时使用(填“能”或“不能”),理由是。8.________________________安装家庭电路时,从进户线到用电器之间还接有一些必要的电路元件,请你按顺序填写在下面的横线上。9.家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是联,开关与电灯之间的连接方式是联。10._____________________________________________________________洗衣机、电冰箱等用电器的电源插头有三条线,其中一条接线(通常标有字样);一条接线(通常标有字样);第三条线标着E,和用电器的相连,插座上相应的导线和室外相连,起到保护作用。、选择题11.某同学看到一条通电导线某处绝缘皮因损坏而裸露,为防止触电事故,他想临时将损坏处包起来,可是,他手边没有绝缘胶带,他可以选用下列材料中的()A.锡箔纸B.塑料纸C.湿布条D.废铁片12.下列各组物体中全部属于导体的是()A.铝、陶瓷B•橡胶、铜C.油、大地D.石墨、水银13.某同学用电源、开关、导线将三个灯泡连接起来,组成如下图所示电路,下列说法中正确的是()A.将开关闭合,三个灯都发光,灯L1、L2先并联,再与L3串联B.将开关闭合,三个灯都发光,灯L1、L2、L3是并联C.将开关闭合,灯L1、L2被导线直接接在两端,只有灯L3发光D.将开关闭合,灯L2、L3被导线直接接在两端,只有灯L1发光14.实验课上四位同学连接的电路如下图所示,他们中连接错误的是()15.习题课上,老师让画出两个灯泡并联的电路,有四位同学画出的电路如下图所示,请你判断他们画出的电路中错误的是()16.下列说法中正确的是()A.导体中的电荷只要移动就一定形成电流B.绝缘体不导电,是因为绝缘体中几乎没有电子C.绝缘体不能导电,所以导体是重要的电工原料,绝缘体不是D.金属能够导电,是因为金属内部有大量的自由电子17.某同学用一个电源、一个开关和若干导线,将两个相同的灯泡连接起来,检查无误后,闭合开关,下列说法中正确的是()A.如果两个灯泡都亮,这两个灯一定是串联B.如果两个灯泡都亮,这两个灯一定是并联C.如果只有一个灯亮,这两个灯一定是串联D.如果只有一个灯亮,这两个灯一定是并联18.某同学测量电路中的电流时,在如下图所示的电路图中的P点接入电流表,测量时电流表的读数是0.6A,(已知两个灯泡完全相同)关于两个灯泡中通过的电流,下列说法中正确的是()A.灯泡L1中通过的电流是0.6A,灯泡L2中通过的电流也是0.6AB.灯泡L1中通过的电流是0.3A,灯泡L2中通过的电流也是0.3AC.灯泡L1中通过的电流是0.6A,灯泡L2中通过的电流是0AD.灯泡L1中通过的电流是0A,灯泡L2中通过的电流是0.6Ao甲三、作图题19.按图甲中的电路图,将图...
