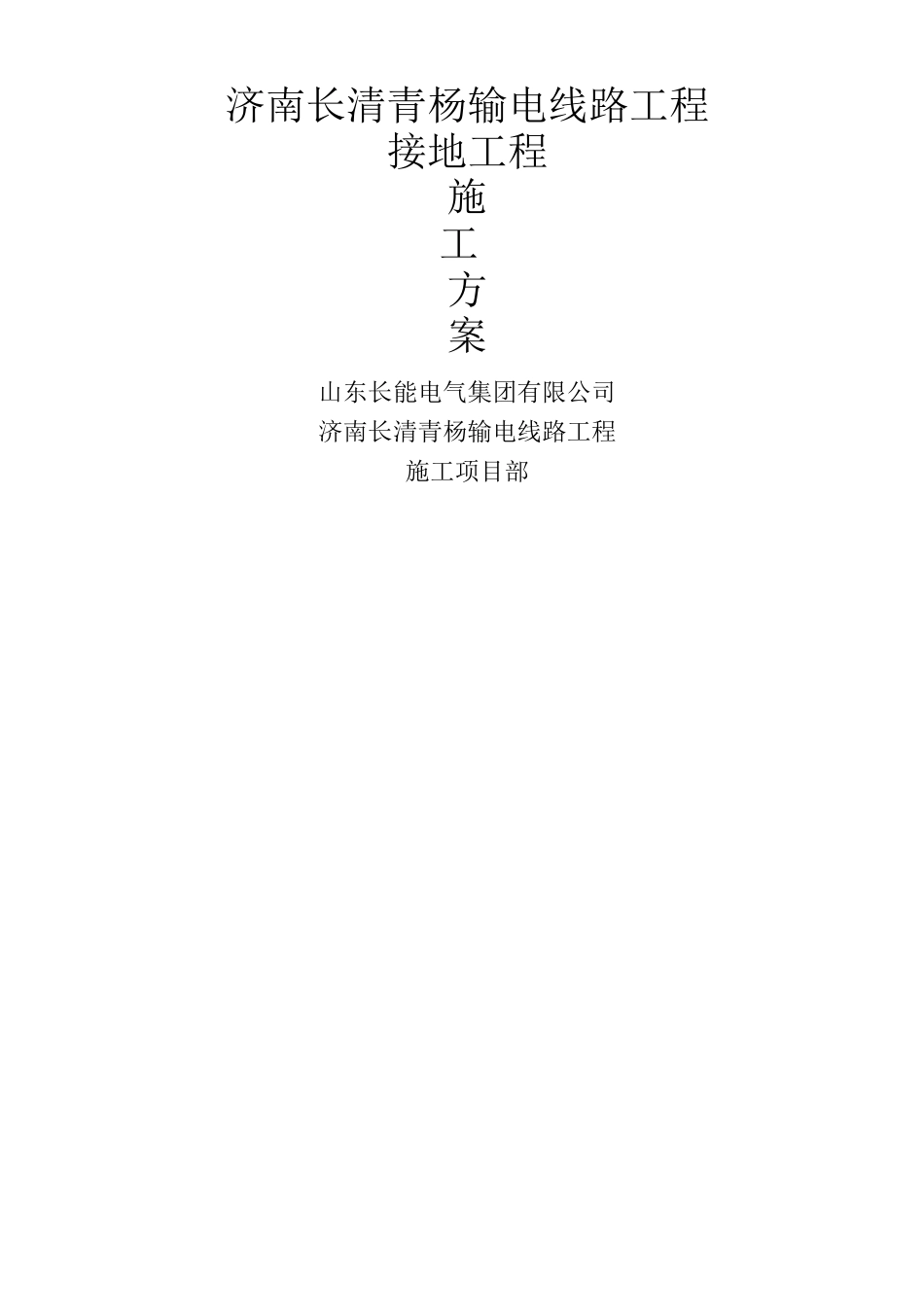

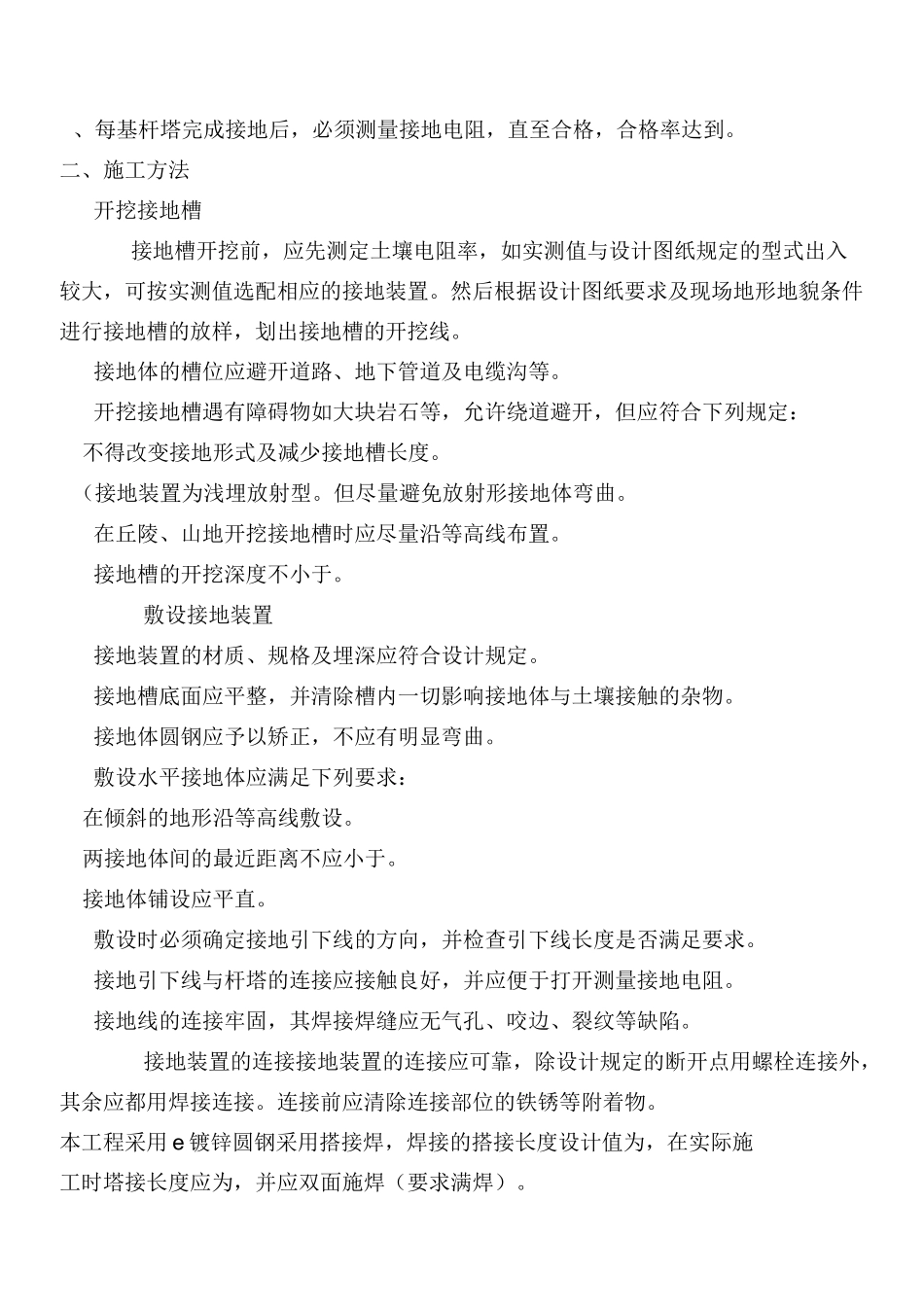

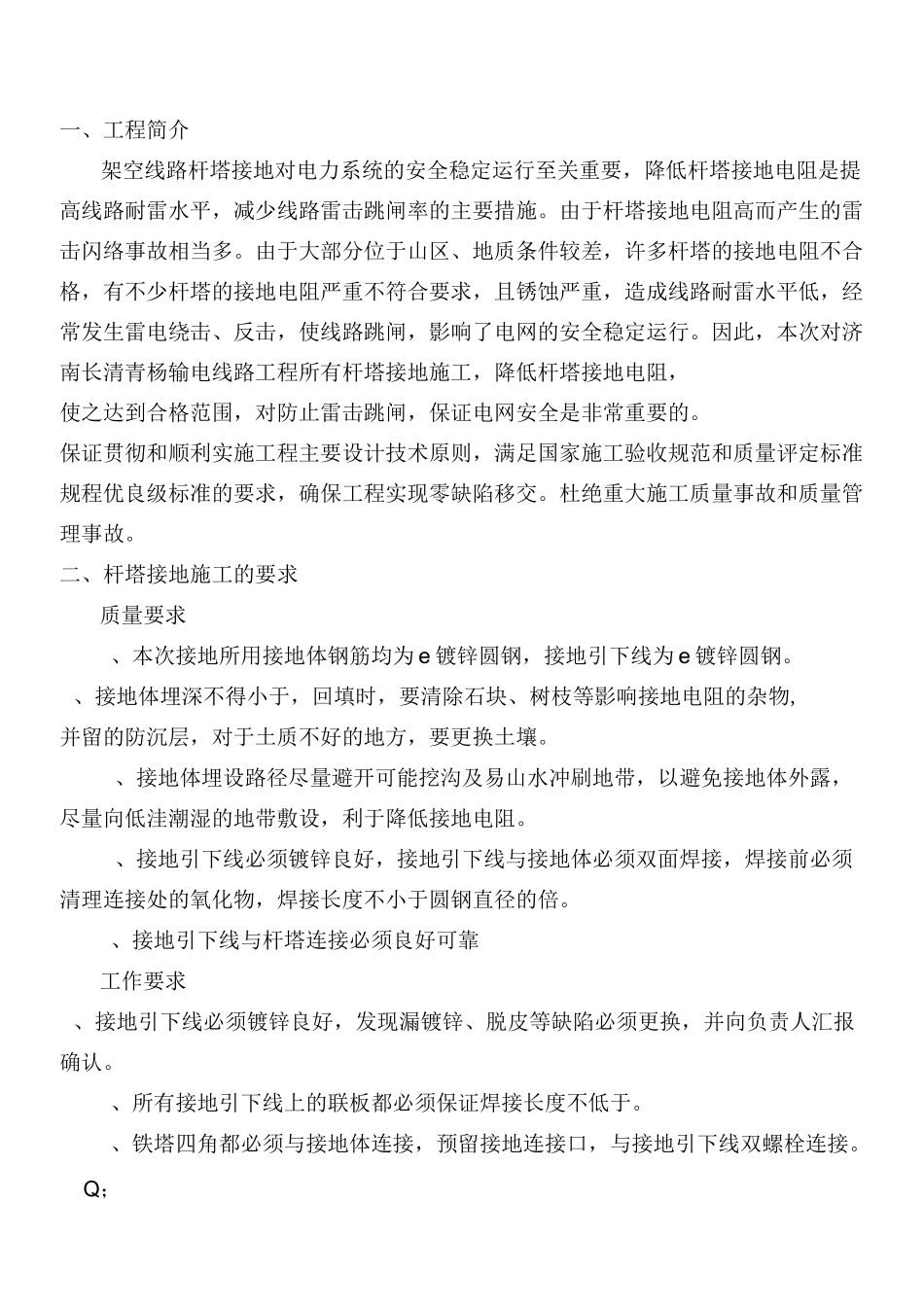

济南长清青杨输电线路工程接地工程施工方案山东长能电气集团有限公司济南长清青杨输电线路工程施工项目部一、工程简介架空线路杆塔接地对电力系统的安全稳定运行至关重要，降低杆塔接地电阻是提高线路耐雷水平，减少线路雷击跳闸率的主要措施。由于杆塔接地电阻高而产生的雷击闪络事故相当多。由于大部分位于山区、地质条件较差，许多杆塔的接地电阻不合格，有不少杆塔的接地电阻严重不符合要求，且锈蚀严重，造成线路耐雷水平低，经常发生雷电绕击、反击，使线路跳闸，影响了电网的安全稳定运行。因此，本次对济南长清青杨输电线路工程所有杆塔接地施工，降低杆塔接地电阻，使之达到合格范围，对防止雷击跳闸，保证电网安全是非常重要的。保证贯彻和顺利实施工程主要设计技术原则，满足国家施工验收规范和质量评定标准规程优良级标准的要求，确保工程实现零缺陷移交。杜绝重大施工质量事故和质量管理事故。二、杆塔接地施工的要求质量要求、本次接地所用接地体钢筋均为e镀锌圆钢，接地引下线为e镀锌圆钢。、接地体埋深不得小于，回填时，要清除石块、树枝等影响接地电阻的杂物,并留的防沉层，对于土质不好的地方，要更换土壤。、接地体埋设路径尽量避开可能挖沟及易山水冲刷地带，以避免接地体外露，尽量向低洼潮湿的地带敷设，利于降低接地电阻。、接地引下线必须镀锌良好，接地引下线与接地体必须双面焊接，焊接前必须清理连接处的氧化物，焊接长度不小于圆钢直径的倍。、接地引下线与杆塔连接必须良好可靠工作要求、接地引下线必须镀锌良好，发现漏镀锌、脱皮等缺陷必须更换，并向负责人汇报确认。、所有接地引下线上的联板都必须保证焊接长度不低于。、铁塔四角都必须与接地体连接，预留接地连接口，与接地引下线双螺栓连接。Q；、每基杆塔完成接地后，必须测量接地电阻，直至合格，合格率达到。二、施工方法开挖接地槽接地槽开挖前，应先测定土壤电阻率，如实测值与设计图纸规定的型式出入较大，可按实测值选配相应的接地装置。然后根据设计图纸要求及现场地形地貌条件进行接地槽的放样，划出接地槽的开挖线。接地体的槽位应避开道路、地下管道及电缆沟等。开挖接地槽遇有障碍物如大块岩石等，允许绕道避开，但应符合下列规定：不得改变接地形式及减少接地槽长度。（接地装置为浅埋放射型。但尽量避免放射形接地体弯曲。在丘陵、山地开挖接地槽时应尽量沿等高线布置。接地槽的开挖深度不小于。敷设接地装置接地装置的材质、规格及埋深应符合设计规定。接地槽底面应平整，并清除槽内一切影响接地体与土壤接触的杂物。接地体圆钢应予以矫正，不应有明显弯曲。敷设水平接地体应满足下列要求：在倾斜的地形沿等高线敷设。两接地体间的最近距离不应小于。接地体铺设应平直。敷设时必须确定接地引下线的方向，并检查引下线长度是否满足要求。接地引下线与杆塔的连接应接触良好，并应便于打开测量接地电阻。接地线的连接牢固，其焊接焊缝应无气孔、咬边、裂纹等缺陷。接地装置的连接接地装置的连接应可靠，除设计规定的断开点用螺栓连接外，其余应都用焊接连接。连接前应清除连接部位的铁锈等附着物。本工程采用e镀锌圆钢采用搭接焊，焊接的搭接长度设计值为，在实际施工时塔接长度应为，并应双面施焊（要求满焊）。接地槽的回填接地槽回填之前，必须报请现场监理进行隐蔽检查，检查接地体埋设深度是否达到设计深度，否则应及早采取措施处理，以及焊接长度及质量是否符合规范。经现场监理签字认可后方可进行回填。接地槽回填土应每夯实一次，力求回填土密实。如果接地槽为岩石地带或土壤电阻率特高地带时，应按设计要求进行换土回填,不许回填块石。接地槽表面应有〜高度的防沉层，在工程竣工移交时，填土不得低于地面。位于耕地的接地槽，回填土必须夯实，但应保持原地面的平整，不妨碍耕作。位于易冲刷地带的接地槽，回填土应采取防冲刷措施，如种植草皮、用水泥砂浆护面或砌石灌浆等。施工完毕后平整场地，恢复植被，做好环境保护工作。接地体防腐处理接地引下线的表面（包括地埋及外露部分），必须热镀锌。露出及入土部分和焊接均应经防腐处理，采用涂红丹和沥青漆。防腐涂料使用...
